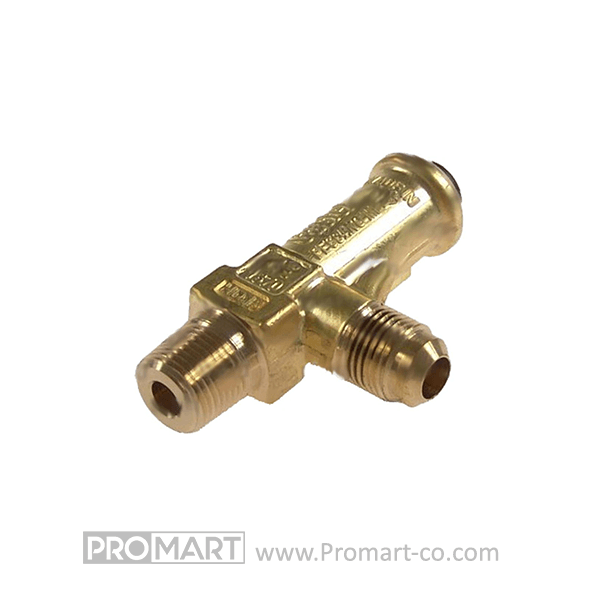

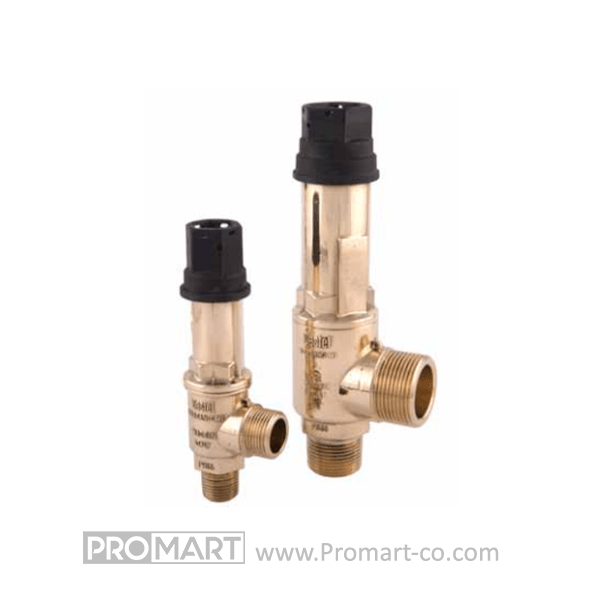

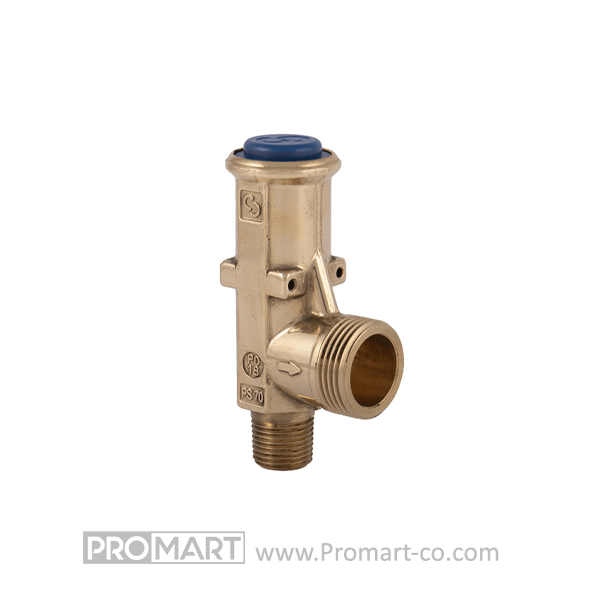

شیر اطمینان کستل
شیر اطمینان کستل از نوع استاندارد، متعادلنشده و با بارگذاری مستقیم است. این شیر زمانی باز میشود که فشار سیال به حدی برسد که نیروی وارد بر دیسک، از نیروی فنر بیشتر شود. در صورت افزایش فشار از مقدار مجاز، فنر بهعنوان نیروی مقاوم، دیسک را کنترل کرده و از باز شدن بیش از حد جلوگیری میکند.
راهنمای خرید شیر اطمینان کستل
1. شیر اطمینان کستل (Castel Safety Valve) چیست؟
شیر اطمینان کستل یک قطعه ایمنی در سیستمهای تبرید و تهویه مطبوع است که برای جلوگیری از افزایش بیش از حد فشار در سیستم طراحی شده است. این شیر با تخلیه گاز یا بخار زمانی که فشار از حد تنظیمشده بیشتر شود، از آسیب به تجهیزات جلوگیری میکند.
2. کاربردهای شیر اطمینان کستل
شیرهای اطمینان کستل در سیستمهای تبرید و تهویه مطبوع برای محافظت از اجزایی مانند کندانسورها، رسیورهای مایع، اواپراتورها، کمپرسورها و لولهکشی در برابر فشارهای بالا استفاده میشوند. این شیرها با تخلیه گاز یا بخار اضافی، از افزایش فشار و آسیب به سیستم جلوگیری میکنند.
3. انواع شیر اطمینان کستل

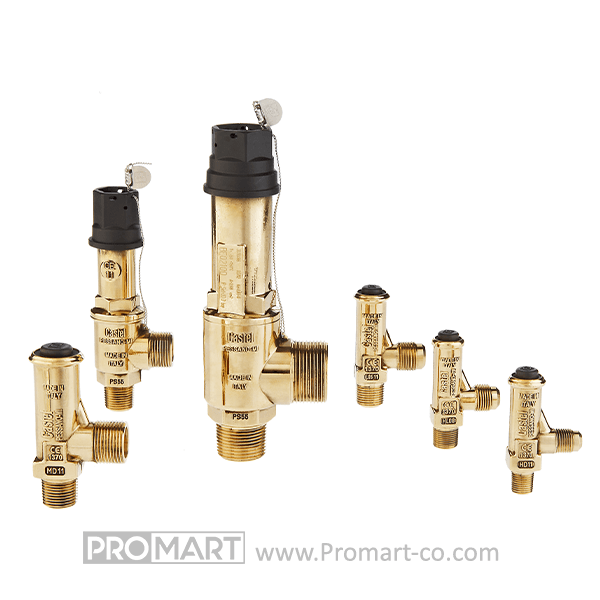

شیرهای اطمینان کستل در سریهای مختلفی مانند 3030، 3060 و 3061 تولید میشوند. این شیرها با توجه به نوع اتصال (NPT یا SAE)، سایز ورودی و خروجی، و فشار تنظیمشده، در مدلهای متنوعی عرضه میشوند تا نیازهای مختلف سیستمهای تبرید را پوشش دهند.
4. جدول مدلهای مختلف شیر اطمینان کستل
| مدل | ورودی (اینچ) | خروجی (اینچ) | فشار تنظیمشده (bar) | ضریب تخلیه (Kd) | دمای کاری (°C) |
|---|---|---|---|---|---|
| 3060/23C | 1/4 NPT | 3/8 NPT | 55 | 0.63 | -50/+120 |
| 3060/24C | 1/4 NPT | 1/2 NPT | 55 | 0.69 | -50/+120 |
| 3060/33C | 3/8 NPT | 3/8 NPT | 55 | 0.63 | -50/+120 |
| 3060/34C | 3/8 NPT | 1/2 NPT | 55 | 0.69 | -50/+120 |
| 3060/45C | 1/2 NPT | 5/8 NPT | 55 | 0.45 | -50/+120 |
| 3060/36C | 3/8 NPT | 3/4 G | 55 | 0.92 | -50/+120 |
| 3060/46C | 1/2 NPT | 3/4 G | 55 | 0.93 | -50/+120 |
5. معرفی برندهای تولیدکننده شیر اطمینان
کستل (Castel): شرکت ایتالیایی کستل از سال 1961 فعالیت خود را آغاز کرده و به عنوان یکی از تولیدکنندگان پیشرو در زمینه قطعات تبرید و تهویه مطبوع شناخته میشود. محصولات این شرکت با کیفیت بالا و استانداردهای بینالمللی تولید میشوند.
دانفوس (Danfoss): شرکت دانفوس نیز یکی از برندهای معتبر در زمینه تولید تجهیزات تبرید و تهویه مطبوع است. شیرهای اطمینان دانفوس با طراحی دقیق و کیفیت بالا، در بسیاری از سیستمهای صنعتی و تجاری مورد استفاده قرار میگیرند.
6. انواع و اجزاء شیر اطمینان کستل
شیرهای اطمینان کستل از اجزای مختلفی تشکیل شدهاند، از جمله:
- بدنه: ساخته شده از برنج (EN 12420-CW617N) با طراحی چهارگوش و ماشینکاری دقیق.
- دیسک: از جنس استیل ضدزنگ با واشر PTFE برای آببندی مطمئن.
- فنر: برای تنظیم فشار باز شدن شیر و بازگشت به حالت بسته پس از کاهش فشار.
- سیستم تنظیم: مهره ششگوش رزوهشده برای فشردن فنر و تنظیم فشار عملکرد شیر.
7. نحوه عملکرد شیر اطمینان کستل
شیر اطمینان کستل زمانی که فشار سیستم از حد تنظیمشده فراتر رود، با غلبه بر نیروی فنر داخلی، باز شده و گاز یا بخار اضافی را تخلیه میکند. پس از کاهش فشار به سطح ایمن، فنر باعث بسته شدن شیر میشود. این فرآیند از آسیب به تجهیزات و افزایش بیش از حد فشار جلوگیری میکند.
8. ویژگیها، مزایا و معایب شیر اطمینان کستل
ویژگیها و مزایا:
- طراحی دقیق و کیفیت ساخت بالا.
- مناسب برای انواع مبردها و شرایط کاری مختلف.
- قابلیت تنظیم فشار عملکرد.
- مقاومت بالا در برابر خوردگی و سایش.
معایب:
- قیمت بالاتر نسبت به برخی برندهای دیگر.
- نیاز به نگهداری و بررسی دورهای برای اطمینان از عملکرد صحیح.
9. روش پلاکخوانی / نامگذاری شیر اطمینان کستل
| بخش کد | توضیح | نمونه مقدار | مفهوم |
|---|---|---|---|
| 1. نوع محصول | مشخصکننده اینکه قطعه شیر اطمینان است | SV | Safety Valve (شیر اطمینان) |
| 2. نوع اتصال | نوع اتصال به لوله را مشخص میکند | F | Flare (مهرهای) / S = Solder (جوشی) |
| 3. سایز اتصال | قطر اتصال ورودی/خروجی به اینچ یا میلیمتر | 12 | 1/2 اینچ |
| 4. فشار کاری | حداکثر فشاری که شیر در آن باز میشود (bar) | 28 | 28 بار فشار نامی تنظیم شده |
| 5. نوع مبرد سازگار | نوع گازهایی که شیر با آن سازگار است | R | برای گازهای رایج برودتی مانند R404A، R134a، R407C |
مثال کد: SV12S28R
| بخش | مقدار | توضیح |
|---|---|---|
| نوع محصول | SV | شیر اطمینان |
| سایز اتصال | 12 | قطر 1/2 اینچ |
| نوع اتصال | S | جوشی |
| فشار کاری | 28 | باز شدن در فشار 28 بار |
| نوع گاز | R | مناسب برای گازهای رایج مبرد |
10. راهنمای انتخاب شیر اطمینان کستل
در انتخاب شیر اطمینان کستل، به موارد زیر توجه کنید:
- فشار کاری سیستم: انتخاب شیر با فشار تنظیمشده مناسب.
- نوع مبرد: اطمینان از سازگاری شیر با نوع مبرد مورد استفاده.
- سایز اتصالات: مطابقت سایز ورودی و خروجی شیر با لولهکشی سیستم.
- شرایط محیطی: در نظر گرفتن دمای کاری و شرایط محیطی محل نصب.
11. روشهای نصب و راهاندازی شیر اطمینان کستل
برای نصب صحیح شیر اطمینان کستل:
- شیر را در موقعیتی نصب کنید که به راحتی قابل دسترسی و بررسی باشد.
- اطمینان حاصل کنید که جهت جریان سیال با جهت نشاندادهشده روی بدنه شیر مطابقت دارد.
- از ابزار مناسب برای اتصال شیر به لولهکشی استفاده کنید و از اعمال نیروی بیش از حد خودداری کنید.
- پس از نصب، عملکرد شیر را بررسی کرده و از عدم وجود نشتی اطمینان حاصل کنید.
12. گارانتی و خدمات پس از فروش شیر اطمینان کستل
شیرهای اطمینان کستل معمولاً با گارانتی معتبر عرضه میشوند. برای بهرهمندی از خدمات گارانتی و پس از فروش، توصیه میشود از نمایندگیهای رسمی و معتبر خرید کنید.
13. نمایندگی شیر اطمینان کستل در ایران
شرکت پرومارت به عنوان یکی از توزیعکنندگان رسمی محصولات کستل در ایران شناخته میشود. این شرکت با ارائه محصولات اصلی و خدمات پس از فروش مناسب، گزینهای مطمئن برای تهیه شیرهای اطمینان کستل است.
14. قیمت شیر اطمینان کستل
قیمت شیر اطمینان کستل به عوامل مختلفی مانند نوع اتصال (جوشی یا مهرهای)، سایز ورودی و خروجی، فشار نامی شیر، و مدل خاص آن بستگی دارد. همچنین نوسانات نرخ ارز و شرایط بازار نیز میتوانند تأثیر مستقیمی بر قیمت این قطعه داشته باشند. به همین دلیل، پیشنهاد میشود پیش از خرید، حتماً قیمت روز محصول را از منابع معتبر استعلام نمایید.
از آنجا که شیرهای اطمینان نقش مهمی در ایمنی سیستمهای برودتی و تهویه مطبوع ایفا میکنند، انتخاب برندهای معتبر مانند Castel و خرید از فروشگاههای مطمئن اهمیت زیادی دارد. اگر بهدنبال تهیه شیر اطمینان اصل با تضمین اصالت و قیمت رقابتی هستید، بررسی محصولات موجود در فروشگاه تخصصی پرومارت میتواند گزینهای مطمئن و هوشمندانه برای شما باشد.
15. کاتالوگ شیر اطمینان کستل
16- روشهای عیبیابی، نگهداری و تعمیر شیر اطمینان کستل
شیر اطمینان کستل بهعنوان یک قطعه حساس در سیستمهای برودتی، نیازمند نگهداری اصولی و بررسیهای دورهای است تا از عملکرد صحیح آن اطمینان حاصل شود. در ادامه به مهمترین نکات در حوزه عیبیابی، نگهداری و تعمیر این قطعه میپردازیم:
✅ روشهای عیبیابی شیر اطمینان کستل
- نشتی مداوم از خروجی شیر:
- علت احتمالی: نشتی ممکن است به دلیل وجود ذرات معلق، خرابی فنر یا خوردگی نشیمنگاه باشد.
- راهحل: تمیز کردن و در صورت نیاز تعویض شیر یا قطعات داخلی آن.
- عدم عملکرد در فشار تعیینشده:
- علت احتمالی: تنظیم نادرست فشار باز شدن یا خرابی داخلی.
- راهحل: بررسی و کالیبره کردن شیر با ابزار تخصصی یا جایگزینی کامل آن.
- گیر کردن یا بسته نشدن کامل شیر پس از تخلیه فشار:
- علت احتمالی: زنگزدگی یا گیر کردن ناخالصی.
- راهحل: جداسازی و سرویس کامل شیر یا تعویض آن.
✅ نکات نگهداری شیر اطمینان کستل
- بازدید و تست عملکرد دورهای حداقل هر 6 ماه یکبار.
- بررسی فشار کاری سیستم و تطابق آن با فشار اسمی شیر.
- استفاده از فیلتر درایر مناسب برای جلوگیری از ورود رطوبت و ذرات به شیر.
- در سیستمهای مهم، توصیه میشود از شیر اطمینان دوم بهصورت رزرو استفاده شود.
✅ نکات مربوط به تعمیر
- در صورت بروز خرابی جدی، تعمیر شیر اطمینان فقط باید توسط تکنسین مجرب انجام شود.
- بسیاری از مدلهای شیر اطمینان کستل قابلیت بازسازی ندارند و تعویض کامل گزینهی ایمنتری است.
- پس از هر بار تعمیر یا تعویض، حتماً تست فشار انجام شود تا از عملکرد صحیح شیر اطمینان حاصل شود.
17- سؤالات متداول درباره شیر اطمینان کستل
1. شیر اطمینان کستل برای چه کاربردهایی استفاده میشود؟
در سیستمهای تبرید، تهویه مطبوع، سردخانهها، و تجهیزات تحت فشار برای جلوگیری از افزایش بیش از حد فشار استفاده میشود.
2. فشار باز شدن شیر چگونه مشخص میشود؟
هر مدل شیر دارای فشار از پیش تنظیم شدهای است که معمولاً روی بدنه آن حک شده یا در کاتالوگ فنی درج شده است.
3. آیا شیر اطمینان قابل تنظیم است؟
خیر، شیرهای اطمینان کستل بهصورت از پیش تنظیمشده ارائه میشوند و قابل تنظیم دستی توسط کاربر نیستند.
4. آیا میتوان شیر اطمینان را بدون ابزار تخصصی تست کرد؟
خیر، تست فشار نیاز به ابزار دقیق و دانش فنی دارد و بهتر است توسط تعمیرکار یا کارشناس مجرب انجام شود.
5. آیا نصب اشتباه میتواند باعث عدم عملکرد شیر شود؟
بله. نصب اشتباه مانند بستن در جهت اشتباه جریان یا عدم رعایت زاویه نصب میتواند کارایی شیر را کاهش دهد.
6. از کجا میتوان شیر اطمینان کستل اصل تهیه کرد؟
شما میتوانید از فروشگاه تخصصی پرومارت بهعنوان یکی از معتبرترین مراکز توزیع قطعات برودتی، شیر اطمینان کستل را با تضمین اصالت کالا تهیه کنید.
