سایت گلس دانفوس

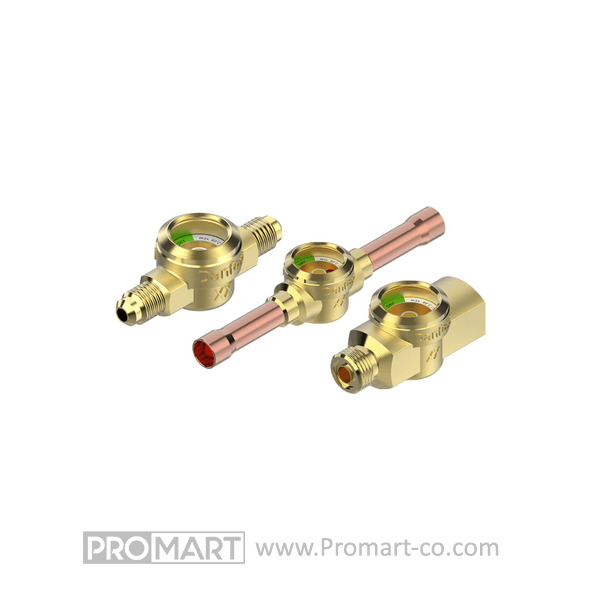

سایت گلس یکی از اجزای کاربردی در سیستمهای تبرید است که نقش مهمی در پیشگیری از آسیب به مدار برودتی ایفا میکند. با استفاده از این تجهیز میتوان وضعیت مبرد، میزان آلودگی موجود در آن و همچنین عملکرد فیلترهای سیستم را بررسی کرد. سایت گلاس دانفوس بهعنوان یکی از محصولات باکیفیت برند دانمارکی دانفوس شناخته میشود که در بسیاری از کشورهای دنیا با شبکه گسترده نمایندگی عرضه میگردد. این مدل با انواع مختلف مبرد سازگار است و در سه سری SGN، SGP و SGI طراحی و تولید میشود. همچنین، سایت گلسهای دانفوس با اتصالات مهرهای و جوشی و در سایزهای متنوعی از ¼ تا ⅞ اینچ در دسترس هستند.
راهنمای جامع خرید سایت گلس دانفوس
1- سایت گلس (Sight Glass) چیست؟
سایت گلس (Sight Glass) یکی از قطعات مهم در مدار تبرید است که به تکنسین اجازه میدهد وضعیت جریان مبرد و وجود رطوبت را بهصورت بصری بررسی کند. این قطعه معمولاً روی خط مایع نصب شده و از یک شیشه مقاوم تشکیل شده که داخل آن نشانگری حساس به رطوبت قرار دارد.
2- کاربردهای سایت گلس دانفوس
- بررسی سطح و وضعیت جریان مبرد
- تشخیص وجود رطوبت با تغییر رنگ نشانگر
- نظارت بر عملکرد فیلتر درایر
- کمک به عیبیابی سیستم تبرید
- بررسی کیفیت روغن در برخی مدلها
3- انواع سایت گلس دانفوس
- سایت گلس جوشی: برای سیستمهایی با فشار بالا و نصب دائمی

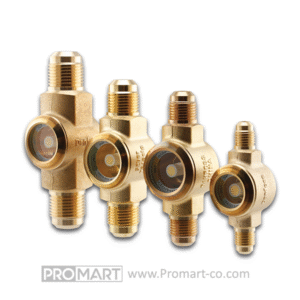

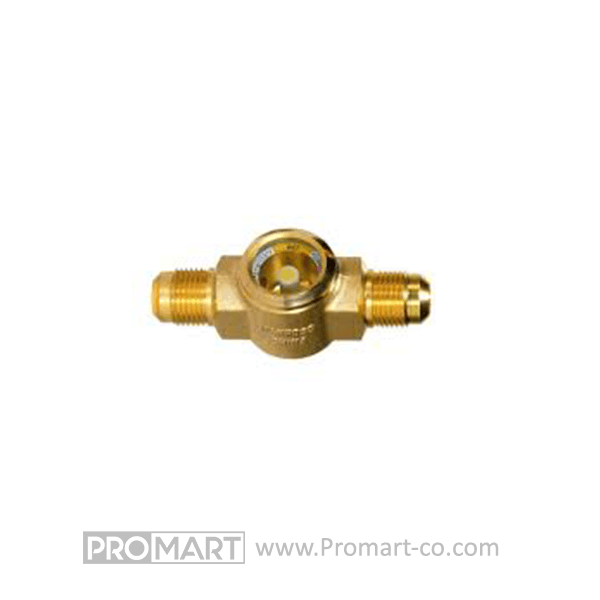

- سایت گلس مهرهای (رزوهای): مناسب برای نصب و سرویس آسان
4- معرفی برندهای تولیدکننده سایت گلس (مقایسه)
- Danfoss: کیفیت ساخت بالا، دقت در طراحی نشانگر رطوبت
- Castel: تنوع مدل، دوام بالا، محبوب در ایران
- Alco / Emerson: طراحیهای مدرن، مقاوم در برابر فشار بالا
- Sanhua: اقتصادی، مناسب پروژههای متوسط
5- انواع و اجزای سایت گلس دانفوس (تیپها و مدلها)
اجزای اصلی:
- بدنه فلزی (برنجی یا فولادی)
- شیشه مقاوم
- نشانگر تغییر رنگ
- اتصالات رزوهای یا جوشی
تیپها بر اساس نوع گاز، فشار کاری، سایز و نوع اتصال دستهبندی میشوند.
| مدل | نوع نشانگر | کاربرد اصلی | توضیحات |
|---|---|---|---|
| SG / SGR | ندارد | بررسی جریان مبرد یا روغن | مناسب برای مشاهده وضعیت جریان در خط مایع یا خط بازگشت روغن، بدون تشخیص رطوبت |
| SGI / SGRI | نوع I | بررسی رطوبت در سیستمهای دارای R22 و روغن معدنی | نشانگر حساس به رطوبت، ایدهآل برای مبردهای کلاسیک مانند R22 |
| SGN / SGRN | نوع N | بررسی رطوبت در سیستمهای با مبردهای جدیدتر مانند R404A و R134a | نشانگر چندمنظوره، سازگار با مبردهای HFC و ترکیبی، مناسب برای طیف وسیع سیستمها |
6- نحوه عملکرد سایت گلس دانفوس

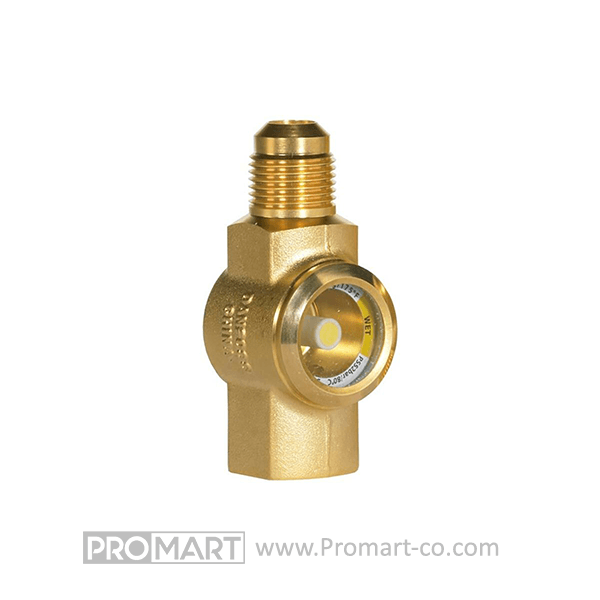

سایت گلس روی خط مایع نصب شده و شیشه شفاف آن اجازه میدهد تا اپراتور حبابهای موجود در جریان مبرد و رنگ نشانگر را بررسی کند. رنگ سبز نشاندهنده خشک بودن سیستم است، زرد نشاندهنده رطوبت.
7- ویژگیها، مزایا و معایب سایت گلس دانفوس
✅ مزایا:
- نصب آسان
- دقت بالا در تشخیص رطوبت
- عمر بالا
- طراحی سازگار با مبردهای رایج
❌ معایب:
- نیاز به دید مستقیم برای بررسی وضعیت
- حساس به ضربه
8-جدول راهنمای کدخوانی سایت گلسهای دانفوس
| بخش کد | نمونه | شرح |
|---|---|---|
| پیشوند مدل | SG / SGR | نوع سایت گلس: SG = استاندارد خط مایع SGR = برای خطوط روغن یا بازگشت |
| نشانگر رطوبت | بدون / I / N | تعیین وجود و نوع نشانگر رطوبت:بدون حرف = بدون نشانگرI = مناسب R22 و روغن معدنیN = مناسب مبردهای HFC / HFO |
| رزوه یا جوشی | S / F | نوع اتصال:S = جوشی (Solder)F = رزوهای (Flare) |
| اندازه اتصال | 6 / 10 / 12 / … | قطر لوله به میلیمتر (Metric) یا اینچ (اینچی مانند 1/4, 3/8, 1/2 و…) |
| جهت نصب | — | معمولا بدون کد خاص، اما ممکن است در مدلهای خاص جهت نصب افقی یا عمودی مشخص شود |
| حروف تکمیلی | R / RI / RN | کاربرد ترکیبی:R = مدل بازگشت روغنRI یا RN = مدل روغن با نشانگر I یا N |
| مثال کامل | SGN 6S | سایت گلس با نشانگر نوع N، سایز 6 میلیمتر، اتصال جوشی |
| مثال ترکیبی | SGRI 10S | سایت گلس بازگشت روغن با نشانگر I، سایز 10 میلیمتر، اتصال جوشی |
9- راهنمای انتخاب سایت گلس مناسب
- بر اساس نوع اتصال: جوشی یا مهرهای
- بر اساس فشار کاری: برای سیستمهای فشار بالا یا معمولی
- بر اساس نوع مبرد: اطمینان از سازگاری با R134a، R404A، R407C، R22 و غیره
- با یا بدون نشانگر رطوبت
10- روشهای نصب و راهاندازی سایت گلس دانفوس
- نصب در خط مایع، بعد از فیلتر درایر و قبل از شیر انبساط
- رعایت جهت جریان مشخصشده روی بدنه
- استفاده از آچار مخصوص برای مدلهای رزوهای
- در مدلهای جوشی، استفاده از جوشکاری دقیق با گاز محافظ
11- گارانتی و خدمات پس از فروش سایت گلس دانفوس
شرکت دانفوس گارانتی رسمی در ایران ندارد؛ اما فروشگاههای معتبر مانند «پرومارت» اصالت کالا را تضمین میکنند. خدمات نصب، تعویض و تعمیر شامل گارانتی نمیشود.
12- نمایندگی سایت گلس دانفوس در ایران
شرکت دانفوس نمایندگی رسمی در ایران ندارد. توزیع توسط فروشگاههای معتبر و واردکنندگان خصوصی انجام میشود. پرومارت یکی از توزیعکنندگان مطمئن این محصولات است.
13- قیمت سایت گلس دانفوس
در فروشگاه پرومارت، انواع مدلهای سایت گلس با ضمانت اصالت کالا و با قیمتهای رقابتی عرضه میشود. شما میتوانید با بررسی مشخصات فنی هر مدل، گزینه مناسب با نیاز سیستم تبرید یا تهویه خود را انتخاب کرده و سفارش خود را بهصورت آنلاین ثبت کنید.
برای دریافت مشاوره فنی یا استعلام قیمت بهروز، با کارشناسان پرومارت تماس بگیرید یا از طریق واتساپ در ارتباط باشید.
14- کاتالوگ سایت گلس دانفوس
15- روشهای عیبیابی، نگهداری و تعمیر سایت گلس دانفوس
- تغییر رنگ نشانگر = وجود رطوبت
- وجود حباب در شیشه = کمبود مبرد
- کدر شدن شیشه = آلودگی یا گرفتگی
- شکستگی شیشه = نیاز به تعویض فوری
16- مواد مصرفی / محصولات سازگار با سایت گلس دانفوس
سازگار با مبردهای:
- R134a
- R404A
- R407C
- R22
- R410A
و روغنهای معدنی، آلکیلبنزن و پلیال استر (POE)
17- سؤالات متداول سایت گلس دانفوس
آیا سایت گلس باید همیشه سبز باشد؟
بله، سبز بودن نشانگر به معنای خشک بودن سیستم است.
آیا وجود حباب طبیعی است؟
خیر، حباب نشانه کمبود مبرد است.
آیا مدل جوشی قابل باز و بسته کردن است؟
خیر، پس از جوش، مدل جوشی باید در صورت نیاز به تعویض، بریده شود.
