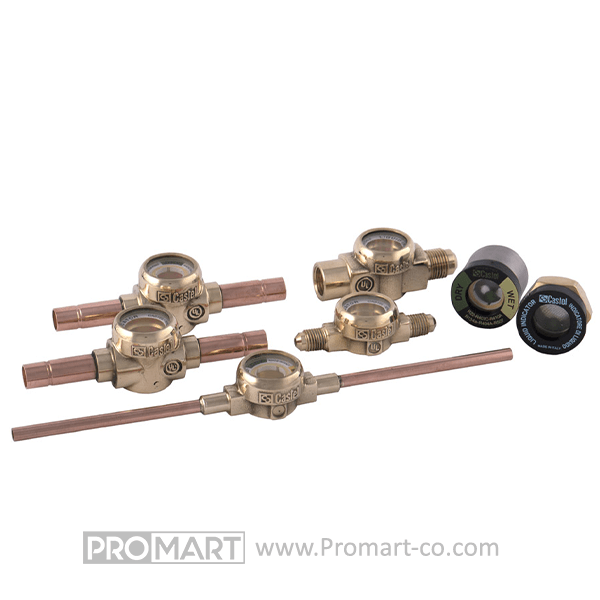

سایت گلس کستل
سایت گلس کستل یکی از تجهیزات مهم در سیستمهای تبرید است که برای نمایش وضعیت جریان مبرد و روغن در مدار استفاده میشود. این قطعه به کاربر امکان میدهد تا میزان مبرد، وجود آلودگی در سیستم یا انسداد احتمالی در فیلترها را بهراحتی بررسی کند. سایت گلس برند کستل، ساخت کشور ایتالیا، از محصولات باکیفیت بازار به شمار میرود و قابلیت استفاده در سیستمهای تبرید صنعتی و تجاری را دارد. این مدل با مبردهایی مانند R134a، R22، R407F، R404A، R507 و R410A سازگار است و بدنه آن از آلیاژ برنجی مقاوم و با دوام تولید شده است.
راهنمای خرید سایت گلس کستل
1. سایت گلس کستل (Sight Glass Castel) چیست؟
سایت گلس کستل ابزاری مهم در سیستمهای تبرید و تهویه مطبوع است که امکان مشاهده وضعیت مبرد (مایع یا گاز) و رطوبت داخل سیکل را فراهم میکند. این قطعه به اپراتور کمک میکند تا عملکرد سیستم را زیر نظر داشته و در صورت بروز مشکل مانند وجود حباب یا رطوبت، اقدام اصلاحی انجام دهد.
2. کاربردهای سایت گلس کستل
- تشخیص وجود یا عدم وجود رطوبت در سیکل تبرید
- بررسی وضعیت مبرد (مایع کامل یا گازدار)
- کنترل عملکرد صحیح فیلتر درایر
- مشاهده وضعیت جریان مبرد در خط مایع
- استفاده در انواع سیستمهای تبرید صنعتی، تجاری و تهویه مطبوع

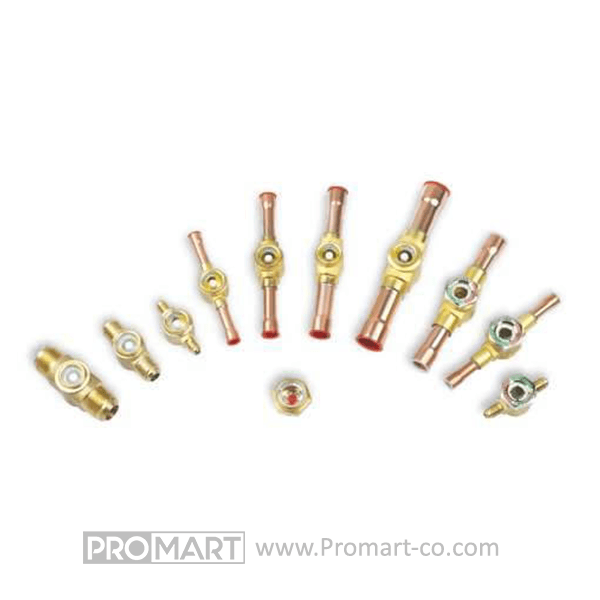

3. انواع سایت گلس کستل

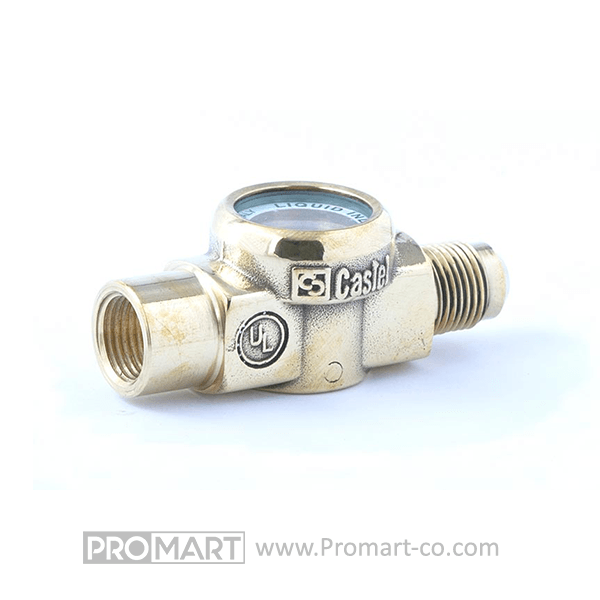

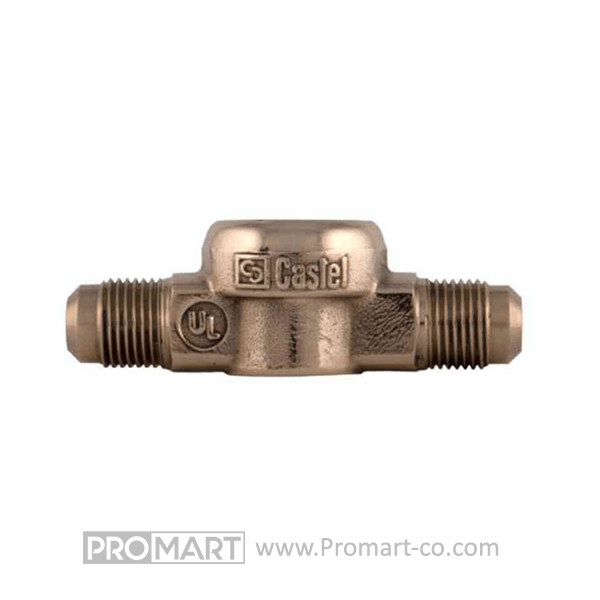

- اتصال مهرهای (نری یا مادگی): مخصوص خطوطی با اتصالات پیچی

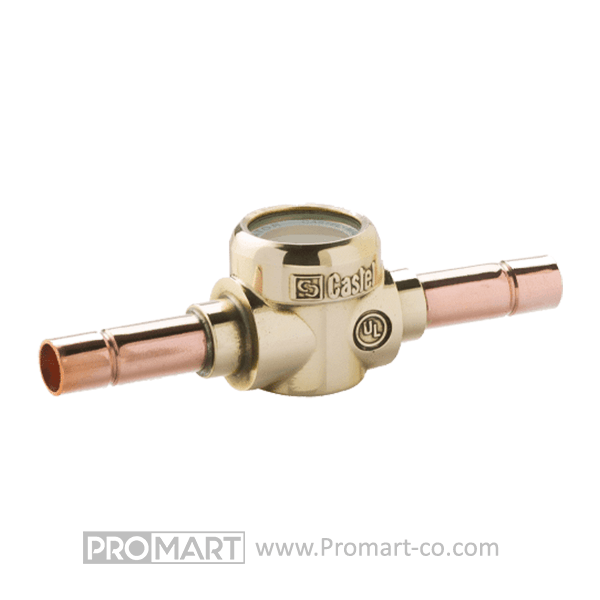

- اتصال جوشی: مناسب برای سیستمهایی با لولهکشی ثابت و بدون اتصال پیچی
4. جدول مدلهای مختلف سایت گلس کستل
| مدل | نوع اتصال | سایز (اینچ) | کد فنی |
|---|---|---|---|
| 3710/22 | مهرهای | 1/4 | 3710/22 |
| 3910/44 | مهرهای | 1/2 | 3910/44 |
| 3940/3 | جوشی | 3/8 | 3940/3 |
| 3770/11 | جوشی | 1.3/8 | 3770/11 |
| 3771/17 | جوشی | 2.1/8 | 3771/17 |
5. معرفی برندهای تولیدکننده سایت گلس کستل (مقایسهای)
- Castel (ایتالیا): باکیفیتترین برند با استانداردهای اروپایی
- Danfoss (دانمارک): دارای تکنولوژی مشابه، ولی با طراحی متفاوت
- Emerson و Alco: بیشتر در آمریکا و کانادا استفاده میشود
Castel به دلیل کیفیت ساخت، تنوع مدل و دقت در نشانگرها انتخاب اول بسیاری از مهندسان برودت است.
6. انواع و اجزای سایت گلس کستل (تیپها و مدلها)
اجزای اصلی:
- بدنه فلزی با روکش ضد خوردگی
- شیشه مقاوم در برابر فشار بالا
- نشانگر رطوبت (در برخی مدلها)
- رزوه یا لوله برای اتصال
لیست یرخی مدل های سایت گلس کستل
| ردیف | مدل سایت گلس کستل | نوع اتصال | سایز اتصال |
|---|---|---|---|
| 1 | Castel 3810/22 | مهرهای (Flare) | ¼ اینچ |
| 2 | Castel 3840/4 | جوشی (Solder) | ½ اینچ |
| 3 | Castel 3850/55 | مهرهای (Flare) | ⅝ اینچ |
| 4 | Castel 3870/11 | جوشی (Solder) | ⅜1 اینچ |
| 5 | Castel 3870/13 | مهرهای (Flare) | ⅝1 اینچ |
| 6 | Castel 3810/17 | جوشی (Solder) | ⅛2 اینچ |
| 7 | Castel 3810/33 | مهرهای (Flare) | ⅜ اینچ |
| 8 | Castel 3810/44 | مهرهای (Flare) | ½ اینچ |
| 9 | Castel 3810/55 | مهرهای (Flare) | ⅝ اینچ |
| 10 | Castel 3840/3 | جوشی (Solder) | ⅜ اینچ |
| 11 | Castel 3840/5 | جوشی (Solder) | ⅝ اینچ |
| 12 | Castel 3840/7 | جوشی (Solder) | ⅞ اینچ |
| 13 | Castel 3840/9 | جوشی (Solder) | ⅛1 اینچ |
7. نحوه عملکرد سایت گلس کستل
در خط مایع نصب میشود و با عبور مبرد از داخل آن، اپراتور میتواند وضعیت را از طریق شیشه بررسی کند. وجود حباب نشانهی کمبود مبرد است. اگر نشانگر تغییر رنگ دهد، رطوبت وجود دارد.
8. ویژگیها، مزایا و معایب سایت گلس کستل
مزایا:
- کیفیت ساخت بالا
- مقاوم در برابر فشار بالا و خوردگی
- نصب آسان
- دقت بالا در تشخیص وضعیت مبرد
معایب:
- حساس به ضربه
- نیاز به تمیزی منظم برای مشاهده دقیق
9. روش پلاکخوانی / نامگذاری سایت گلس کستل
| بخش کد | مثال | معنی |
|---|---|---|
| رقم اول (سری محصول) | 3810/33 | نشاندهنده نوع محصول است (عدد 3 معمولاً مربوط به تجهیزات کنترلی مانند سایت گلس است). |
| رقم دوم و سوم (نوع اتصال) | 3810/33 | معمولاً به سری و طراحی ظاهری سایت گلس اشاره دارد؛ عدد 81 نشاندهنده سایت گلس نوع مهرهای است و عدد 84 یا 87 معمولاً برای اتصال جوشی استفاده میشود. |
| رقم چهارم | 3810/33 | در برخی موارد برای تفکیک بیشتر زیرگروه محصولات یا نسل طراحی استفاده میشود و کاربرد فنی مستقیمی ندارد. |
| عدد بعد از اسلش / (سایز اتصال) | 3810/33 | این عدد سایز دقیق لوله اتصال است. معمولاً بر حسب ۱۰۰ اینچ بیان میشود. مثلاً 33 یعنی ⅜ اینچ، 44 یعنی ½ اینچ، 55 یعنی ⅝ اینچ، 22 یعنی ¼ اینچ و … |
| مدل کد | تحلیل کد | نوع اتصال | سایز لوله |
|---|---|---|---|
| 3810/33 | سری 3، طراحی 81، زیرسری 0، سایز 33 | مهرهای (Flare) | ⅜ اینچ |
| 3840/5 | سری 3، طراحی 84، زیرسری 0، سایز 5 | جوشی (Solder) | ⅝ اینچ |
| 3870/13 | سری 3، طراحی 87، زیرسری 0، سایز 13 | مهرهای (Flare) | 1⅝ اینچ |
10. راهنمای انتخاب سایت گلس کستل
برای انتخاب درست:
- نوع اتصال (جوشی یا مهرهای) را تعیین کنید
- سایز لوله سیستم را بدانید
- مشخص کنید که آیا نیاز به نشانگر رطوبت دارید یا خیر
- به برند و کشور سازنده توجه کنید
11. روشهای نصب و راهاندازی سایت گلس کستل
- نصب در خط مایع، بین فیلتر درایر و شیر انبساط
- در حالت افقی و در معرض دید
- اطمینان از تراز بودن نصب برای مشاهده دقیق
- استفاده از نوار تفلون یا جوشکاری دقیق (بسته به نوع اتصال)
12. گارانتی و خدمات پس از فروش سایت گلس کستل
اکثر فروشندگان معتبر تنها گارانتی اصالت کالا ارائه میدهند. خدمات نصب، نگهداری یا تعویض معمولاً بر عهده مصرفکننده است.
13. نمایندگی سایت گلس کستل در ایران
شرکت کستل نماینده رسمی در ایران ندارد. اما بسیاری از شرکتهای توزیعکننده تجهیزات برودتی مانند پرومارت، محصولات کستل را بهصورت وارداتی عرضه میکنند.
14. قیمت سایت گلس کستل
در فروشگاه پرومارت، انواع مدلهای سایت گلس با ضمانت اصالت کالا و با قیمتهای رقابتی عرضه میشود. شما میتوانید با بررسی مشخصات فنی هر مدل، گزینه مناسب با نیاز سیستم تبرید یا تهویه خود را انتخاب کرده و سفارش خود را بهصورت آنلاین ثبت کنید.
برای دریافت مشاوره فنی یا استعلام قیمت بهروز، با کارشناسان پرومارت تماس بگیرید یا از طریق واتساپ در ارتباط باشید.
15. کاتالوگ سایت گلس کستل
16. روشهای عیبیابی، نگهداری و تعمیر سایت گلس کستل
- تمیز کردن شیشه: برای مشاهده بهتر
- بررسی تغییر رنگ نشانگر: نشاندهنده وجود رطوبت
- بررسی وجود حباب در حالت عملکرد عادی: احتمال نشتی یا کمبود مبرد
- در صورت شکستن یا ترک، تعویض کامل قطعه لازم است
17. مواد مصرفی / محصولات سازگار با سایت گلس کستل
- مبردهای سازگار: R22، R134a، R404A، R407C، R410A، R507
- روغنها: POE، PAG و روغنهای معدنی بسته به مبرد مورد استفاده
- فیلتر درایرها: برند کستل و سازگار با اتصال خط لوله سایت گلس
18. سوالات متداول سایت گلس کستل
آیا سایت گلس حتماً باید نشانگر رطوبت داشته باشد؟
خیر، اما وجود آن توصیه میشود برای افزایش دقت نظارت.
در چه بخشی از سیستم تبرید نصب میشود؟
در خط مایع، بعد از فیلتر درایر و قبل از شیر انبساط.
چگونه بدانیم که مبرد کم است؟
وجود حباب در سایت گلس در حین عملکرد طبیعی سیستم نشانهای از کمبود مبرد است.
