شیر برقی دانفوس

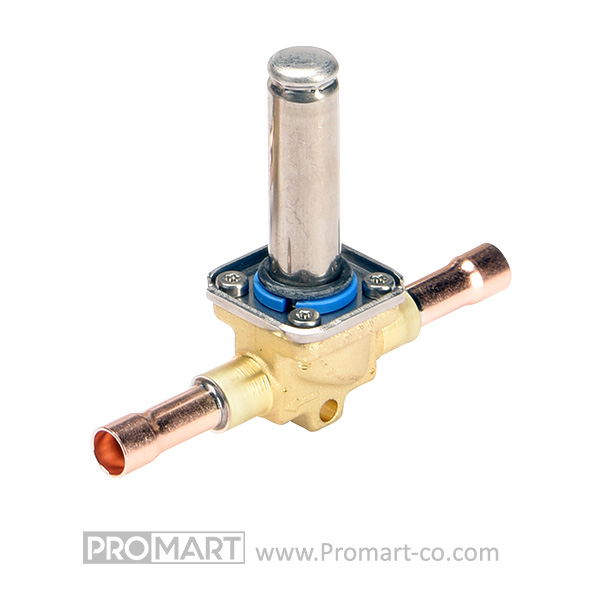

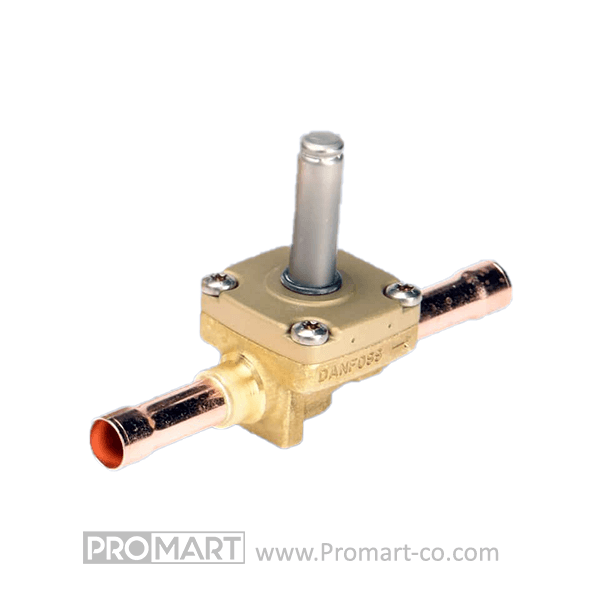

شیر برقی دانفوس یا سلونوئید ولو دانفوس یکی از انتخابهای پرکاربرد در سیستمهای برودتی و تهویه مطبوع است که با انواع مبردهای فریونی و آمونیاکی سازگار میباشد. این شیر با دقت و سرعت بالا جریان مبرد را کنترل کرده و در دو نوع جوشی و مهرهای، در سایزهای متنوع عرضه میشود. تنوع در مدل و اندازه، آن را برای کاربردهای مختلف به گزینهای مناسب تبدیل کرده است.
راهنمای خرید شیر برقی دانفوس
1. شیر برقی دانفوس (Danfoss Solenoid Valve) چیست؟
شیر برقی دانفوس یکی از اجزای کلیدی در سیستمهای تبرید و تهویه مطبوع است که وظیفه کنترل جریان مبرد را بر عهده دارد. این شیر با استفاده از نیروی الکترومغناطیسی (سلونوئید) عمل کرده و با دریافت یا قطع جریان برق، مسیر عبور مبرد را باز یا بسته میکند.
2. کاربردهای شیر برقی دانفوس
شیرهای برقی دانفوس در سیستمهای تبرید و تهویه مطبوع برای کنترل جریان مبرد بین اجزای مختلف مانند کندانسور و اواپراتور استفاده میشوند. این شیرها با قطع و وصل جریان مبرد، به بهینهسازی عملکرد سیستم و افزایش بهرهوری انرژی کمک میکنند.
3. انواع شیر برقی دانفوس
شیرهای برقی دانفوس در انواع مختلفی تولید میشوند که از نظر ساختار و عملکرد به دستههای زیر تقسیم میشوند:
- نوع اتصال:
- اتصال جوشی
- اتصال مهرهای
- نوع عملکرد:
- نرمال کلوز (NC): در حالت عادی بسته است و با اعمال برق باز میشود.
- نرمال اوپن (NO): در حالت عادی باز است و با اعمال برق بسته میشود.
- نوع عملکرد داخلی:
- عملکرد مستقیم: برای سایزهای کوچک و فشارهای پایین.
- عملکرد سروو: برای سایزهای بزرگتر و فشارهای بالاتر
4. جدول مدلهای مختلف شیر برقی دانفوس
| مدل | اتصال | سایز (اینچ) | فشار کاری (بار) | دمای کاری (°C) | نوع عملکرد |
|---|---|---|---|---|---|
| EVR 2 | مهرهای | 1/4 | 45.2 | -40 تا +105 | مستقیم |

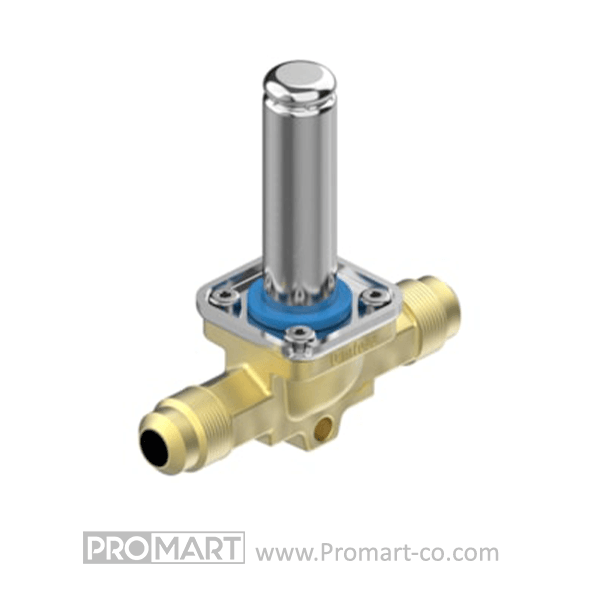

| EVR 3 | مهرهای | 3/8 | 45.2 | -40 تا +105 | مستقیم |
| EVR 6 | جوشی | 1/2 | 45.2 | -40 تا +105 | سروو |
| EVR 10 | جوشی | 5/8 | 45.2 | -40 تا +105 | سروو |
| EVR 15 | جوشی | 7/8 | 45.2 | -40 تا +105 | سروو |
5. معرفی برندهای تولیدکننده شیر برقی
- دانفوس (Danfoss): شرکت دانمارکی با سابقه طولانی در تولید تجهیزات تبرید و تهویه مطبوع. شیرهای برقی این شرکت به دلیل کیفیت بالا و عملکرد مطمئن، در بسیاری از سیستمها مورد استفاده قرار میگیرند.
- کستل (Castel): شرکت ایتالیایی با تمرکز بر تولید قطعات تبرید و تهویه مطبوع. شیرهای برقی کستل با طراحی دقیق و کیفیت ساخت بالا شناخته میشوند.
- آلکو (Alco): برندی معتبر در زمینه تولید تجهیزات تبرید و تهویه مطبوع، با محصولاتی متنوع و با کیفیت.(ایسنا)
6. انواع و اجزاء شیر برقی دانفوس
شیرهای برقی دانفوس از اجزای مختلفی تشکیل شدهاند:
- بدنه: ساخته شده از برنج یا استیل ضدزنگ، با طراحی مقاوم در برابر فشار و دما.
- بوبین (کویل): سیمپیچ الکترومغناطیسی که با دریافت جریان برق، میدان مغناطیسی ایجاد کرده و باعث حرکت هسته میشود.
- هسته (پلانجر): قطعهای متحرک که با جذب میدان مغناطیسی، مسیر عبور مبرد را باز یا بسته میکند.
- دیافراگم: در برخی مدلها برای کنترل بهتر جریان مبرد استفاده میشود.
7. نحوه عملکرد شیر برقی دانفوس
شیر برقی دانفوس با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد میکند که باعث جذب هسته و باز شدن مسیر عبور مبرد میشود. با قطع ولتاژ، میدان مغناطیسی از بین رفته و هسته به موقعیت اولیه بازمیگردد، در نتیجه مسیر بسته میشود.
8. ویژگیها، مزایا و معایب شیر برقی دانفوس
ویژگیها و مزایا:
- طراحی دقیق و کیفیت ساخت بالا.
- مناسب برای انواع مبردها و شرایط کاری مختلف.
- قابلیت تعویض بوبین بدون نیاز به تعویض کل شیر.
- عملکرد سریع و دقیق در کنترل جریان مبرد.
معایب:
- نیاز به نگهداری و بررسی دورهای برای اطمینان از عملکرد صحیح.
- حساسیت به نوسانات ولتاژ در سیستمهای برقی.
9. روش پلاکخوانی شیر برقی دانفوس
| بخش کد | مفهوم | توضیح |
|---|---|---|
| EVR | نوع شیر | شیر برقی سری EVR (برای تبرید و تهویه مطبوع) |
| 6 | سایز نامی شیر | سایز اسمی DN (در اینجا DN6 – معمولاً معادل 1/4 اینچ) |
| 032F1225 | کد فنی کامل محصول | شامل اطلاعات دقیق در مورد نوع اتصال، سایز، جنس بدنه، سری ساخت، و نوع شیر |
نمونه دیگری از بوبین شیر برقی دانفوس:
018F6707
در این مدل:
| بخش کد | توضیح |
|---|---|
| 018 | نشاندهنده گروه محصول (بوبین) |
| F | نوع دستهبندی فنی داخلی دانفوس |
| 6707 | شناسه اختصاصی مدل بوبین (مثلاً ولتاژ 220V، نوع اتصال استاندارد) |
جدول مشخصات رایج برای شیرهای سری EVR
| مدل | سایز اتصالات | نوع اتصال | فشار کاری (bar) | دما (°C) | مبردهای سازگار |
|---|---|---|---|---|---|
| EVR 3 | 1/4 اینچ | نری برنجی | 30 | -40 تا +105 | R22, R404A, R407C, R134a |
| EVR 6 | 1/4 یا 3/8 اینچ | لحیمی یا رزوهای | 30 | -40 تا +105 | همان بالا |
| EVR 10 | 1/2 اینچ | رزوهای | 30 | -40 تا +105 | همان بالا |
| EVR 20 | 7/8 اینچ | لحیمی | 30 | -40 تا +105 | همان بالا |
10. راهنمای انتخاب شیر برقی دانفوس
در انتخاب شیر برقی دانفوس، به موارد زیر توجه کنید:
- فشار کاری سیستم: انتخاب شیر با فشار کاری مناسب.
- نوع مبرد: اطمینان از سازگاری شیر با نوع مبرد مورد استفاده.
- سایز اتصالات: مطابقت سایز ورودی و خروجی شیر با لولهکشی سیستم.
- شرایط محیطی: در نظر گرفتن دمای کاری و شرایط محیطی محل نصب.
11. روشهای نصب و راهاندازی شیر برقی دانفوس
برای نصب صحیح شیر برقی دانفوس:
- شیر را در موقعیتی نصب کنید که به راحتی قابل دسترسی و بررسی باشد.
- اطمینان حاصل کنید که جهت جریان سیال با جهت نشاندادهشده روی بدنه شیر مطابقت دارد.
- از ابزار مناسب برای اتصال شیر به لولهکشی استفاده کنید و از اعمال نیروی بیش از حد خودداری کنید.
- پس از نصب، عملکرد شیر را بررسی کرده و از عدم وجود نشتی اطمینان حاصل کنید.
12. گارانتی و خدمات پس از فروش شیر برقی دانفوس
شیرهای برقی دانفوس معمولاً با گارانتی معتبر عرضه میشوند. برای بهرهمندی از خدمات گارانتی و پس از فروش، توصیه میشود از نمایندگیهای رسمی و معتبر خرید کنید.
13. نمایندگی شیر برقی دانفوس در ایران
شرکت پرومارت به عنوان یکی از توزیعکنندگان رسمی محصولات دانفوس در ایران شناخته میشود. این شرکت با ارائه محصولات اصلی و خدمات پس از فروش مناسب، گزینهای مطمئن برای تهیه شیرهای برقی دانفوس است.
14. قیمت شیر برقی دانفوس
قیمت شیرهای برقی دانفوس بسته به مدل، سایز، فشار تنظیمشده و سایر ویژگیها متفاوت است. برای اطلاع از قیمتهای بهروز و دریافت مشاوره خرید، میتوانید به فروشگاههای معتبر مانند پرومارت مراجعه کنید.
15. کاتالوگ شیر برقی دانفوس
16. روشهای عیبیابی، نگهداری و تعمیر شیر برقی دانفوس
- بررسی دورهای: اطمینان از عملکرد صحیح شیر و عدم وجود نشتی.
- تمیزکاری: پاکسازی بوبین و هسته از گرد و غبار و آلودگیها.
- تعویض قطعات معیوب: در صورت خرابی بوبین یا سایر اجزا، تعویض
در این بخش به برخی از سؤالات پرتکرار درباره شیر برقی دانفوس پاسخ میدهیم تا ابهامات احتمالی کاربران و خریداران برطرف شود:
17. سؤالات متداول درباره شیر برقی دانفوس
شیر برقی دانفوس برای چه مبردهایی مناسب است؟
شیرهای برقی دانفوس با طیف گستردهای از مبردها مانند R22، R134a، R404A، R407C، R410A و R507 سازگار هستند. در هنگام خرید، حتماً به نوع مبرد سیستم خود توجه داشته باشید و مدل مناسب را انتخاب کنید.
تفاوت شیر برقی نرمال کلوز (NC) و نرمال اوپن (NO) چیست؟
- نرمال کلوز (Normally Closed): در حالت عادی (بدون برق) بسته است و با اعمال برق باز میشود.
- نرمال اوپن (Normally Open): در حالت عادی باز است و با اعمال برق بسته میشود.
بیشتر سیستمهای تبرید از نوع نرمال کلوز استفاده میکنند.
آیا بوبین شیر برقی دانفوس قابل تعویض است؟
بله، بوبین یا کویل شیر برقی دانفوس بهصورت ماژولار طراحی شده و به راحتی قابل تعویض است. در صورت سوختن یا عملکرد ضعیف بوبین، نیازی به تعویض کامل شیر نیست.
ولتاژ بوبین شیر برقی دانفوس چقدر است؟
بوبینها در ولتاژهای مختلف عرضه میشوند، از جمله:
- 220 ولت AC
- 24 ولت AC یا DC
- 110 ولت AC
در هنگام خرید بوبین، حتماً به ولتاژ تغذیه سیستم خود دقت کنید.
آیا شیر برقی دانفوس فقط در سیستمهای سرمایشی کاربرد دارد؟
خیر، اگرچه کاربرد اصلی این شیرها در سیستمهای سرمایشی و تبرید است، اما در برخی سیستمهای گرمایشی و صنعتی نیز مورد استفاده قرار میگیرند.
نشانههای خرابی شیر برقی دانفوس چیست؟
- باز یا بسته نشدن مسیر مبرد
- صدای غیرعادی از شیر هنگام کار
- گرم شدن بیش از حد بوبین
- نشت مبرد از محل اتصالها
طول عمر شیر برقی دانفوس چقدر است؟
در صورت نصب صحیح و نگهداری منظم، این شیرها میتوانند سالها بهطور مؤثر کار کنند. استفاده از ولتاژ مناسب و جلوگیری از آلودگی سیال، به افزایش عمر آن کمک میکند.
آیا شیر برقی دانفوس نیاز به نگهداری خاصی دارد؟
بله. تمیز نگهداشتن بوبین و بدنه شیر، بررسی عدم نشتی و عملکرد صحیح در دورههای زمانی مشخص توصیه میشود.
از کجا شیر برقی دانفوس اصل بخریم؟
برای اطمینان از اصالت کالا و دریافت مشاوره تخصصی، توصیه میشود خرید خود را از فروشگاههای معتبر مانند پرومارت انجام دهید.
