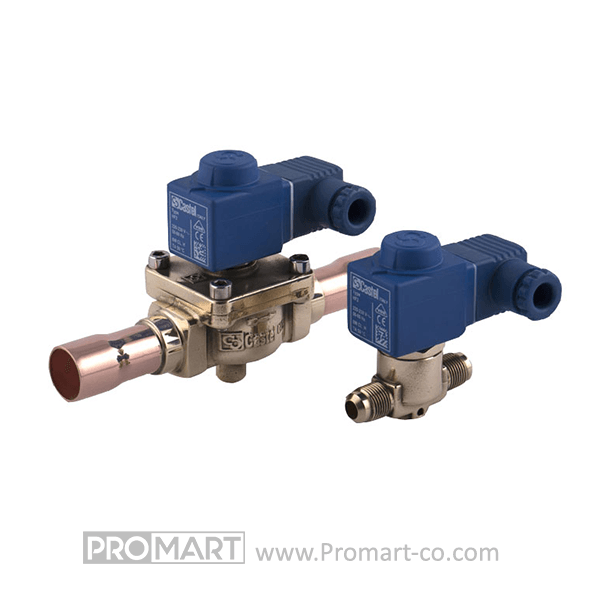

شیر برقی کستل
شیر برقی کستل یکی از باکیفیتترین شیرهای الکترونیکی مورد استفاده در سیکل تبرید است که برای قطع و وصل جریان مبرد به کار میرود. برخلاف شیرهای دستی، این شیر با استفاده از نیروی الکتریکی عمل میکند. درون آن بوبینی قرار دارد که با عبور جریان برق، میدان مغناطیسی ایجاد کرده و وضعیت شیر را تغییر میدهد. در صورت قطع برق، مسیر جریان به حالت اولیه بازمیگردد.
راهنمای خرید شیر برقی کستل
1. شیر برقی کستل (Castel Solenoid Valve) چیست؟
شیر برقی کستل یک شیر الکترومغناطیسی است که برای کنترل جریان مایعات و گازها در سیستمهای مختلف، از جمله سیستمهای تهویه مطبوع، سردخانهها و سیستمهای تبرید صنعتی مورد استفاده قرار میگیرد. این شیر با دریافت فرمان الکتریکی، مسیر جریان مبرد را باز یا بسته میکند.
2. کاربردهای شیر برقی کستل
شیرهای برقی کستل در سیستمهای تبرید و تهویه مطبوع برای کنترل جریان مبرد استفاده میشوند. این شیرها با دریافت فرمان از ترموستات یا کنترلر، مسیر جریان مبرد را باز یا بسته میکنند و در نتیجه در کنترل دما و عملکرد صحیح سیستم نقش حیاتی دارند.
3. انواع شیر برقی کستل
شیرهای برقی کستل در انواع مختلفی تولید میشوند که شامل:

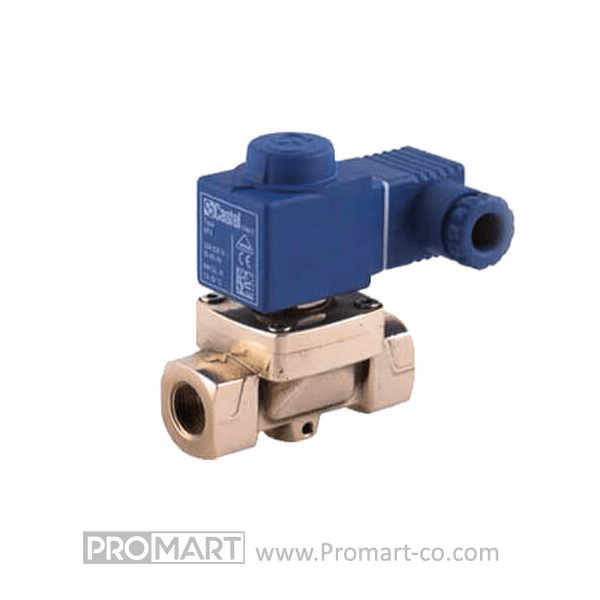

- شیر برقی بسته (Normally Closed): در حالت عادی بسته است و با دریافت فرمان الکتریکی باز میشود.
- شیر برقی باز (Normally Open): در حالت عادی باز است و با دریافت فرمان الکتریکی بسته میشود.
- شیر برقی دما بالا: مناسب برای سیستمهایی با دمای کاری بالا.
- شیر برقی پالسی: برای کاربردهای خاص با نیاز به کنترل دقیقتر جریان.
این شیرها با انواع مبردها مانند R22، R134a، R404A، R407C، R410A و R507 سازگار هستند و در فشارهای کاری تا 45 بار عمل میکنند.
4. جدول مدلهای مختلف شیر برقی کستل
| مدل | نوع اتصال | سایز (اینچ) | فشار کاری (bar) | دمای کاری (°C) | نوع عملکرد |
|---|---|---|---|---|---|
| 1070/5 | جوشی | 5/8 | 45 | -40 تا +130 | NC |
| 1064/4 | مهرهای | 1/2 | 45 | -40 تا +130 | NC |
| 1020/3 | مهرهای | 3/8 | 45 | -40 تا +130 | NC |
| 1079/13 | جوشی | 1 5/8 | 45 | -40 تا +130 | NC |
این مدلها با توجه به نوع اتصال، سایز و فشار کاری برای کاربردهای مختلف در سیستمهای تبرید و تهویه مطبوع مناسب هستند.
5. معرفی برندهای تولیدکننده شیر برقی
- کستل (Castel): برند ایتالیایی با تمرکز بر تولید شیرهای برقی با کیفیت بالا و سازگار با انواع مبردها.
- دانفوس (Danfoss): برند دانمارکی با سابقه طولانی در تولید تجهیزات تبرید و تهویه مطبوع.
- آلکو (Alco): برند آمریکایی با محصولات متنوع در زمینه کنترل جریان مبرد.
هر یک از این برندها ویژگیها و مزایای خاص خود را دارند، اما کستل به دلیل کیفیت ساخت بالا و تنوع محصولات، انتخاب محبوبی در بازار است.
6. انواع و اجزاء شیر برقی کستل
شیرهای برقی کستل از اجزای مختلفی تشکیل شدهاند، از جمله:
- بدنه: ساخته شده از برنج با کیفیت بالا برای مقاومت در برابر فشار و خوردگی.

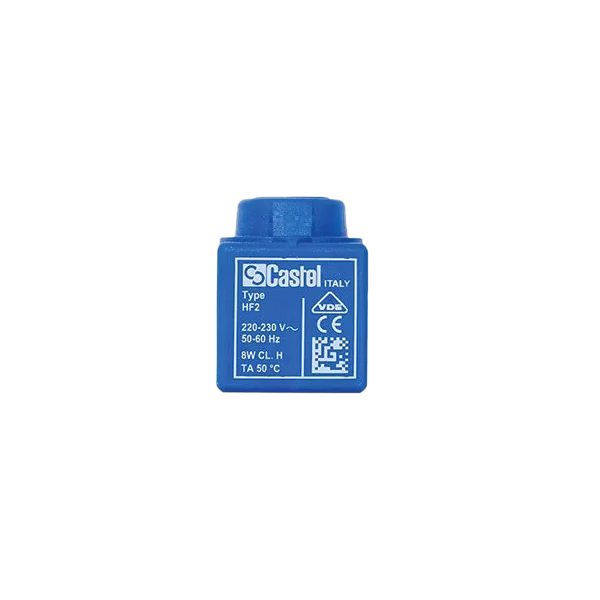

- بوبین (سیمپیچ): تولید میدان مغناطیسی برای باز و بسته کردن شیر.
- پیستون یا دیافراگم: برای کنترل جریان مبرد در داخل شیر.
- اتصالات: مهرهای یا جوشی برای اتصال به لولهکشی سیستم.
این اجزا با دقت بالا طراحی و تولید میشوند تا عملکرد مطمئن و طول عمر بالا را تضمین کنند.
7. نحوه عملکرد شیر برقی کستل
شیر برقی کستل با استفاده از یک بوبین الکترومغناطیسی عمل میکند. زمانی که جریان الکتریکی به بوبین اعمال میشود، میدان مغناطیسی ایجاد شده باعث حرکت پیستون یا دیافراگم میشود و مسیر جریان مبرد باز میشود. با قطع جریان الکتریکی، میدان مغناطیسی از بین میرود و فنر داخلی شیر را به حالت اولیه (بسته یا باز) بازمیگرداند.
8. ویژگیها، مزایا و معایب شیر برقی کستل
ویژگیها و مزایا:
- سازگاری با انواع مبردها.
- طراحی مقاوم در برابر فشار و دمای بالا.
- عملکرد دقیق و قابل اعتماد.
- نصب و نگهداری آسان.
معایب:
- قیمت بالاتر نسبت به برخی برندهای دیگر.
- نیاز به انتخاب دقیق بوبین متناسب با ولتاژ و فرکانس مورد استفاده.
9. روش پلاکخوانی / کدخوانی شیر برقی کستل
| بخش کد | توضیح | مثال | توضیح بیشتر |
|---|---|---|---|
| 1020 | شماره مدل اصلی شیر برقی | 1020 | شیر برقی استاندارد کستل با اتصال رزوهای |
| M12A1 | نوع اتصال و سایز | M12A1 | “M” یعنی اتصال رزوهای – “12” یعنی 1/2 اینچ – “A1” بیانگر تیپ بدنه |
| /7 | نسخه یا سری تولید | /7 | نسل جدید یا اصلاحشده از مدل قبلی با بهبود عملکرد |
جدول نمونه برای کدخوانی
| کد شیر | اتصال | سایز | بوبین سازگار | ولتاژ | نوع کاربرد |
|---|---|---|---|---|---|
| 1020/M12A1/7 | رزوهای | 1/2 اینچ | 2028/AC | 220V AC | برودتی عمومی |
| 1064/M10A2/7 | رزوهای | 3/8 اینچ | 2026/DC | 24V DC | یخچال صنعتی |
| 1078/S12A1/7 | جوشی | 1/2 اینچ | 2028/AC | 220V AC | سردخانه |
| 1078/S16A3/7 | جوشی | 5/8 اینچ | 2028/AC | 220V AC | خطوط مایع با دبی بالا |
نکات مهم در کدخوانی
- حرف “M” در کد اتصال یعنی “Male Threaded” (اتصال نری رزوهای) و “S” یعنی “Solder” (اتصال جوشی).
- عدد بعد از حرف اتصال اندازه اتصال به اینچ را نشان میدهد؛ مثلاً “12” یعنی 1/2 اینچ.
- بوبینهای همساز باید از نظر اندازه فیزیکی، نوع جریان (AC یا DC) و ولتاژ با بدنه شیر سازگار باشند.
- عدد بعد از اسلش (/) مانند /7 معرف نسخه ارتقایافته شیر است که ممکن است عملکرد بهتری داشته باشد.
10. راهنمای انتخاب شیر برقی کستل
در انتخاب شیر برقی کستل، به موارد زیر توجه کنید:
- نوع مبرد: اطمینان از سازگاری شیر با مبرد مورد استفاده.
- فشار و دمای کاری: انتخاب شیر با مشخصات فنی متناسب با شرایط کاری سیستم.
- نوع اتصال: انتخاب بین اتصال مهرهای یا جوشی بر اساس نیاز سیستم.
- سایز: انتخاب سایز مناسب برای دبی مورد نیاز.
11. روشهای نصب و راهاندازی شیر برقی کستل
برای نصب صحیح شیر برقی کستل:
- شیر را در جهت صحیح جریان مبرد نصب کنید.
- از تمیز بودن لولهکشی و عدم وجود ذرات معلق اطمینان حاصل کنید.
- بوبین را به درستی و با ولتاژ مناسب متصل کنید.
- پس از نصب، عملکرد شیر را بررسی کنید و از عدم نشتی اطمینان حاصل کنید.
12. گارانتی و خدمات پس از فروش شیر برقی کستل
شیرهای برقی کستل معمولاً با گارانتی معتبر عرضه میشوند. برای بهرهمندی از خدمات گارانتی و پس از فروش، توصیه میشود از نمایندگیهای رسمی و معتبر خرید کنید.
13. نمایندگی شیر برقی کستل در ایران
شرکت پرومارت به عنوان یکی از توزیعکنندگان رسمی محصولات کستل در ایران شناخته میشود. این شرکت با ارائه محصولات اصلی و خدمات پس از فروش مناسب، گزینهای مطمئن برای تهیه شیرهای برقی کستل است.
14. قیمت شیر برقی کستل
قیمت شیرهای برقی کستل بسته به مدل، سایز، نوع اتصال و سایر ویژگیها متفاوت است. با توجه به نوسانات قیمت ارز، برای اطلاع از قیمتهای بهروز و دریافت مشاوره خرید، میتوانید به فروشگاههای معتبر مانند پرومارت مراجعه کنید.
15. کاتالوگ شیر برقی کستل
16. روشهای عیبیابی، نگهداری و تعمیر شیر برقی کستل
عیبیابی شیر برقی کستل
شیرهای برقی در سیستمهای برودتی و تهویه مطبوع نقش کلیدی در کنترل جریان مبرد ایفا میکنند و عملکرد صحیح آنها برای کارکرد بهینه سیستم حیاتی است. در صورت بروز مشکل، مراحل زیر برای عیبیابی شیر برقی کستل توصیه میشود:
| نوع مشکل | علت احتمالی | راهحل پیشنهادی |
|---|---|---|
| شیر باز نمیشود | قطع برق، خرابی بوبین، سوختگی سیمپیچ | بررسی تغذیه الکتریکی و تعویض بوبین در صورت نیاز |
| شیر باز میماند | گیر کردن سوزن یا دیافراگم، آلودگی داخلی | تمیزکاری داخلی یا تعویض قطعات داخلی |
| لرزش یا صدای غیرعادی | ولتاژ ناپایدار، نصب ناصحیح | بررسی اتصالات، تثبیت ولتاژ ورودی |
| نشتی از بدنه یا اتصالات | اورینگ فرسوده، نصب اشتباه | تعویض اورینگها، بررسی اتصالات رزوهای یا جوشی |
| گرم شدن بیش از حد بوبین | اضافهبار جریان، ولتاژ نامناسب | اندازهگیری جریان مصرفی، اطمینان از هماهنگی ولتاژ بوبین |
نکات نگهداری شیر برقی کستل
- بازرسی دورهای بوبین و سیمکشی: اطمینان حاصل شود که ولتاژ ورودی با مشخصات درجشده روی بوبین مطابقت دارد.
- تمیز نگه داشتن فیلتر خط مایع: جلوگیری از ورود ذرات به داخل شیر، عمر مفید آن را افزایش میدهد.
- بررسی عملکرد دورهای: با گوش دادن به صدای باز و بسته شدن شیر، از سلامت عملکرد اطمینان حاصل کنید.
- جلوگیری از ورود رطوبت به بوبین: شیر را در محیط خشک یا با عایقکاری مناسب نصب کنید.
- استفاده از ولتاژ و جریان مناسب: هیچگاه بوبینی با ولتاژ نامناسب نصب نکنید، حتی اگر از نظر ابعاد و فرم مشابه باشد.
تعمیر شیر برقی
در بسیاری از موارد، تعمیر شیر برقی مقرونبهصرفه نیست و تعویض آن توصیه میشود، بهویژه در مدلهای رزوهای با قیمت مناسب. با این حال، در صورت نیاز:
- تعویض بوبین: بوبینهای شیر برقی کستل معمولاً قابل تعویض هستند و بهراحتی از بدنه جدا میشوند.
- باز کردن و تمیز کردن شیر: برای مدلهای قابل باز شدن، میتوان قطعات داخلی را بررسی و تمیز کرد.
- تعویض کامل شیر: در صورت سوختن کامل یا آسیب جدی، تعویض کل شیر برقی راهحل نهایی و مطمئن خواهد بود.
17. سوالات متداول شیر برقی کستل
1. آیا شیر برقی کستل با گاز R134a هم سازگار است؟
بله، بسیاری از مدلهای شیر برقی کستل با مبردهای رایج از جمله R134a، R404A، R407C، R22 و R507 سازگاری دارند. در مشخصات فنی هر مدل به نوع مبردهای قابلاستفاده اشاره شده است.
2. تفاوت بین شیر برقی رزوهای و جوشی کستل چیست؟
مدلهای رزوهای با اتصالات پیچی نصب میشوند و برای ظرفیتهای پایینتر یا سهولت در تعمیر مناسباند. اما شیرهای جوشی برای نصب دائم و استفاده در ظرفیتهای بالاتر کاربرد دارند.
3. چه ولتاژی برای بوبین شیر برقی مناسب است؟
شیرهای برقی کستل معمولاً با بوبینهای 24V AC/DC، 110V AC یا 220V AC عرضه میشوند. ولتاژ بوبین باید با مشخصات سیستم و برق محل نصب مطابقت داشته باشد.
4. بوبین شیر برقی داغ میشود، طبیعی است؟
گرم شدن نسبی بوبین طبیعی است؛ اما اگر بوبین بیش از حد داغ شود، ممکن است ولتاژ ورودی یا مدت زمان روشن بودن شیر نیاز به بررسی داشته باشد.
5. آیا شیر برقی کستل قابل تعمیر است؟
بوبینها معمولاً قابل تعویض هستند. اما در صورت آسیبدیدگی جدی شیر یا نشت داخلی، تعویض کامل شیر توصیه میشود.
6. از کجا میتوانم شیر برقی کستل اصل تهیه کنم؟
فروشگاه اینترنتی پرومارت به عنوان توزیعکننده معتبر تجهیزات برودتی، انواع شیر برقی کستل را با ضمانت اصالت کالا و قیمت رقابتی ارائه میدهد. برای مشاهده لیست محصولات و دریافت مشاوره فنی، به سایت پرومارت مراجعه کنید.
