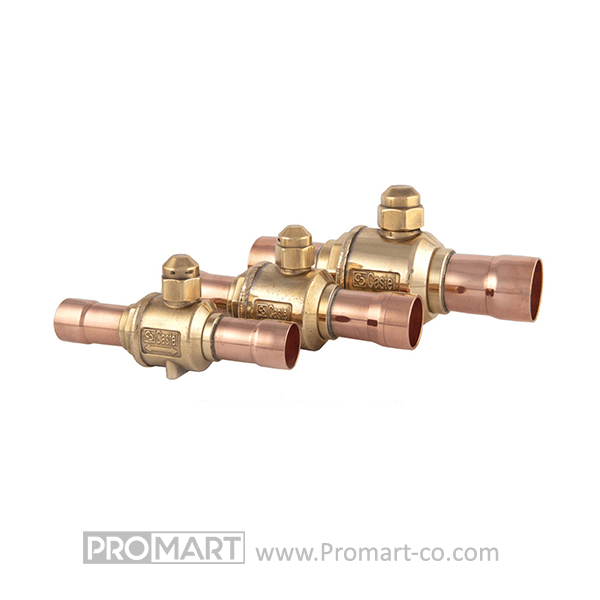

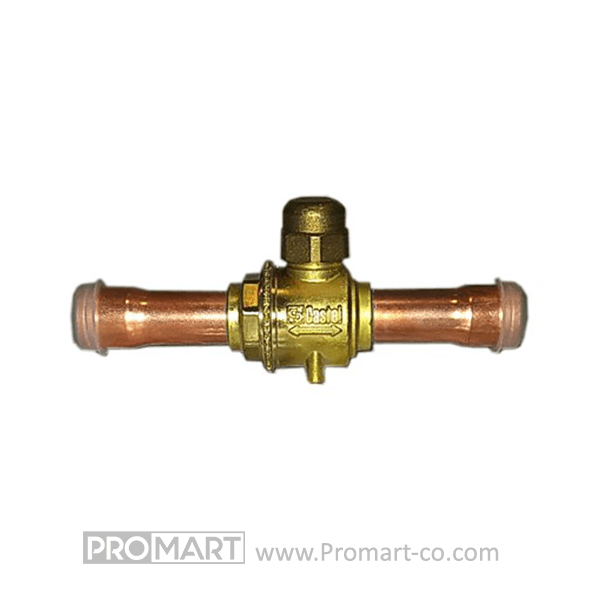

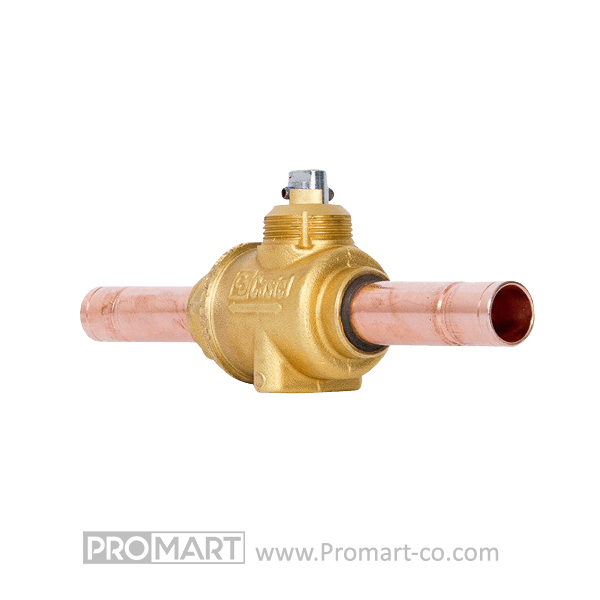

بال ولو کستل
بال ولو کستل یا شیر توپی کستل یکی از شیرهای باکیفیت و پرکاربرد در سیستمهای تبرید است که در مدلها و سایزهای متنوع عرضه میشود. این شیر برای قطع جریان مبرد در مواقع اضطراری، مانند خرابی تجهیزات، بسیار مؤثر است. عملکرد آن بهگونهای است که با چرخش توپی داخل شیر، مسیر جریان باز یا بسته میشود؛ در حالت عمودی نسبت به مسیر سیال، جریان قطع و در حالت همراستا، جریان آزاد میشود.
راهنمای خرید بال ولو کستل
1. Ball Valve چیست؟
بال ولو (Ball Valve) یا شیر توپی، یکی از انواع شیرهای قطع و وصل جریان است که با استفاده از یک توپ چرخان، جریان سیال را کنترل میکند. این شیرها به دلیل طراحی ساده، عملکرد سریع و قابلیت اطمینان بالا، در سیستمهای تبرید و تهویه مطبوع کاربرد گستردهای دارند.
2. کاربردهای بال ولو کستل
بال ولوهای کستل در سیستمهای تبرید و تهویه مطبوع برای کنترل و قطع و وصل جریان مبرد در خطوط مایع، مکش و گاز داغ استفاده میشوند. این شیرها به دلیل مقاومت بالا در برابر فشار و دما، در سیستمهای صنعتی و تجاری مورد استفاده قرار میگیرند.
3. انواع بال ولو کستل
بال ولوهای کستل در انواع مختلفی تولید میشوند:
- بال ولوهای دستی: برای کنترل دستی جریان سیال.
- بال ولوهای موتوردار: قابلیت کنترل از راه دور با استفاده از عملگرهای الکتریکی.
- بال ولوهای دوطرفه و سهطرفه: برای کاربردهای مختلف در سیستمهای تبرید.
- بال ولوهای با فشار کاری بالا: مناسب برای سیستمهای CO₂ با فشار بالا.
4. جدول مدلهای مختلف بال ولو کستل
| مدل | اتصال (اینچ) | فشار کاری (bar) | دمای کاری (°C) | نوع پورت | توضیحات اضافی |
|---|---|---|---|---|---|
| 6570/2 | 1/4″ | 34.5 | -40 تا +150 | کامل | مناسب برای خطوط مایع |
| 6570/5A | 5/8″ | 34.5 | -40 تا +150 | کامل | دارای والو دسترسی |
| 6590/13A | 1 5/8″ | 34.5 | -40 تا +150 | کامل | مناسب برای خطوط مکش |
| 6570/17A | 2 1/8″ | 34.5 | -40 تا +150 | کامل | برای سیستمهای بزرگ |
| 6570E/5 | 5/8″ | 80 | -40 تا +150 | کامل | مناسب برای CO₂ |
5. معرفی برندهای تولیدکننده بال ولو
کستل (Castel): شرکت ایتالیایی کستل از تولیدکنندگان پیشرو در زمینه شیرهای تبرید است که محصولات با کیفیت بالا و مطابق با استانداردهای بینالمللی ارائه میدهد.
دانفوس (Danfoss): شرکت دانفوس نیز یکی از برندهای معتبر در زمینه تولید تجهیزات تبرید و تهویه مطبوع است که شیرهای بال ولو با طراحی دقیق و کیفیت بالا تولید میکند.
6. انواع و اجزاء بال ولو کستل
بال ولوهای کستل از اجزای مختلفی تشکیل شدهاند:
- بدنه: ساخته شده از برنج فورج شده با مقاومت بالا.
- توپ داخلی: از جنس برنج با روکش کروم برای مقاومت در برابر سایش.
- دسته کنترل: برای باز و بسته کردن شیر.
- واشرها و آببندها: برای جلوگیری از نشتی.
- اتصالات: در انواع لحیمکاری (ODS) و دندهای (NPT).
7. نحوه عملکرد بال ولو کستل
بال ولو کستل با چرخش 90 درجهای توپ داخلی خود، جریان سیال را باز یا بسته میکند. در حالت باز، سوراخ توپ با مسیر جریان همراستا است و سیال عبور میکند؛ در حالت بسته، توپ چرخیده و مسیر جریان مسدود میشود. این طراحی ساده باعث عملکرد سریع و مطمئن شیر میشود.
8. ویژگیها، مزایا و معایب بال ولو کستل
ویژگیها و مزایا:
- طراحی ساده و عملکرد سریع.
- مقاومت بالا در برابر فشار و دما.
- قابلیت استفاده در انواع مبردها.
- نصب و نگهداری آسان.
معایب:
- نیاز به فضای کافی برای چرخش دسته.
- در برخی مدلها، عدم قابلیت تنظیم جریان (فقط حالت باز یا بسته).
9. روش پلاکخوانی بال ولو کستل
| بخش کد | معنی و توضیح |
|---|---|
| سری محصول | عدد اول (مثلاً 6570) نشاندهنده سری یا نوع بال ولو است. |
| سایز اتصال | عدد بعد از اسلش (مثلاً 5) بیانگر سایز اتصال شیر به اینچ است (مثلاً 5/8 اینچ). |
| نوع والو | حرف انتهایی (مثلاً A) نشاندهنده نوع والو (مثل والو سرویس برای شارژ و تخلیه مبرد) است. |
| گزینههای دیگر | ممکن است حروف یا اعداد اضافی بیانگر ویژگیهای خاص مثل نوع آببندی یا فشار کاری باشند. |
10. راهنمای انتخاب بال ولو کستل
در انتخاب بال ولو مناسب، به موارد زیر توجه کنید:
- سایز لولهکشی: انتخاب سایز مناسب برای اتصال به سیستم.
- نوع مبرد: اطمینان از سازگاری شیر با مبرد مورد استفاده.
- فشار کاری سیستم: انتخاب شیر با فشار کاری مناسب.
- نیاز به والو دسترسی: در صورت نیاز به شارژ یا تخلیه مبرد.
11. روشهای نصب و راهاندازی بال ولو کستل
- اطمینان از تمیز بودن لولهها قبل از نصب.
- استفاده از ابزار مناسب برای اتصال شیر به لولهکشی.
- در صورت استفاده از مدلهای لحیمکاری، رعایت دمای مناسب برای جلوگیری از آسیب به شیر.
- بررسی عملکرد شیر پس از نصب.
12. گارانتی و خدمات پس از فروش بال ولو کستل
بال ولوهای کستل با گارانتی معتبر ارائه میشوند. برای بهرهمندی از خدمات گارانتی و پس از فروش، توصیه میشود از نمایندگیهای رسمی و معتبر خرید کنید.
13. نمایندگی بال ولو کستل در ایران
شرکت پرومارت به عنوان یکی از توزیعکنندگان رسمی محصولات کستل در ایران شناخته میشود. این شرکت با ارائه محصولات اصلی و خدمات پس از فروش مناسب، گزینهای مطمئن برای تهیه بال ولوهای کستل است.
14. قیمت بال ولو کستل
قیمت بال ولوهای کستل بسته به مدل، سایز، فشار کاری و ویژگیهای اضافی متفاوت است. برای اطلاع از قیمتهای بهروز و دریافت مشاوره خرید، میتوانید به فروشگاههای معتبر مانند پرومارت مراجعه کنید.
15. کاتالوگ بال ولو کستل
16. روشهای عیبیابی، نگهداری و تعمیر بال ولو کستل
- بررسی دورهای: اطمینان از عملکرد صحیح شیر و عدم وجود نشتی.
- تمیزکاری: پاکسازی رسوبات و آلودگیها از سطح شیر.
- تعویض واشرها: در صورت نشتی، بررسی و تعویض واشرها و آببندها.
- آزمایش عملکرد: بررسی باز و بسته شدن صحیح شیر.
17. سوالات متداول بال ولو کستل
آیا بال ولوهای کستل برای مبردهای CO₂ مناسب هستند؟
بله، برخی مدلهای بال ولو کستل با فشار کاری بالا (تا 140 بار) برای استفاده در سیستمهای CO₂ طراحی شدهاند.
آیا میتوان بال ولوهای کستل را به صورت موتوردار استفاده کرد؟
بله، برخی مدلهای بال ولو کستل قابلیت نصب عملگرهای الکتریکی برای کنترل از راه دور را دارند.
چگونه میتوان مدل مناسب بال ولو کستل را انتخاب کرد؟
با توجه به سایز لولهکشی، نوع مبرد، فشار کاری سیستم و نیاز به ویژگی
