مجموعه شیر انبساط
مجموعه شیر انبساط شامل انواع شیرهای انبساط، سوزن و بدنه آنهاست که وظیفه کنترل و تزریق مبرد به اواپراتور را بر عهده دارند.
راهنمای خرید مجموعه شیر انبساط
1. Expansion Valve چیست؟
شیر انبساط یکی از اجزای کلیدی در سیستمهای تبرید و تهویه مطبوع است که وظیفه کنترل جریان مبرد به اواپراتور را بر عهده دارد. با کاهش فشار مبرد، این شیر موجب تبخیر آن در اواپراتور میشود که فرآیند جذب حرارت و ایجاد سرمایش را ممکن میسازد.
2. کاربردهای شیر انبساط
- سیستمهای تهویه مطبوع: تنظیم دمای محیط در ساختمانها و فضاهای صنعتی.
- سردخانهها و یخچالهای صنعتی: حفظ دمای مناسب برای نگهداری مواد غذایی و دارویی.
- چیلرها و سیستمهای VRF: کنترل دقیق دمای آب یا هوا در کاربردهای صنعتی و تجاری.
- صنایع دارویی و غذایی: تأمین شرایط دمایی خاص برای فرآیندهای تولید و نگهداری.
3. انواع شیر انبساط

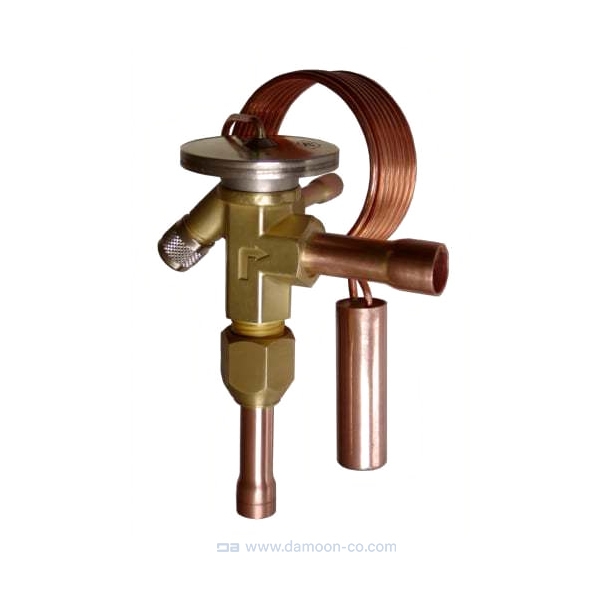

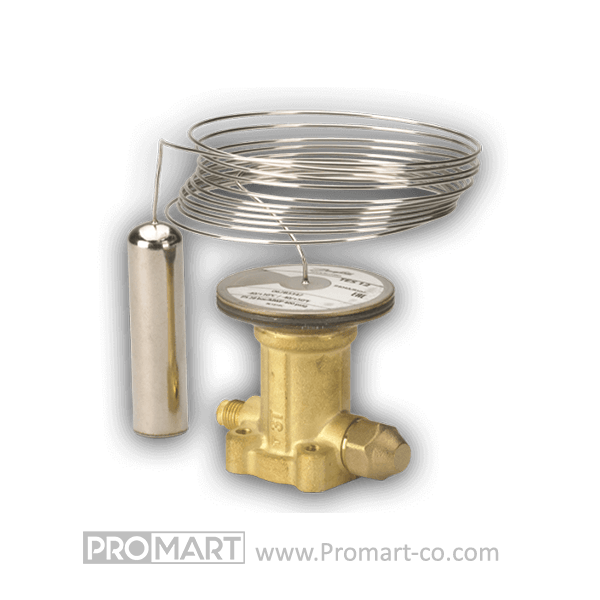

- ترموستاتیکی (TXV): با استفاده از حسگر دما (بالب) و دیافراگم، جریان مبرد را بر اساس دمای اواپراتور تنظیم میکند.

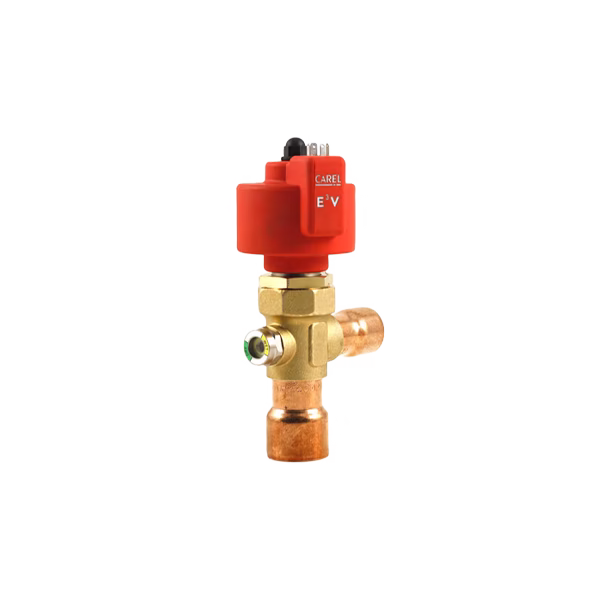

- الکترونیکی (EEV): با استفاده از سیگنالهای الکترونیکی و موتور پلهای، کنترل دقیقتری بر جریان مبرد دارد.
- اتوماتیک (AXV): بر اساس فشار ثابت، جریان مبرد را تنظیم میکند و در کاربردهای خاص مورد استفاده قرار میگیرد.
4. جدول مدلهای مختلف شیر انبساط
| برند | مدل | نوع شیر | محدوده دمایی (°C) | ظرفیت (تن تبرید) | نوع اتصال | مبردهای سازگار |
|---|---|---|---|---|---|---|
| دانفوس | TEX2 | ترموستاتیکی | -40 تا +10 | تا 1.5 | مهرهای | R22, R134a |
| دانفوس | TES2 | ترموستاتیکی | -40 تا +10 | تا 2.5 | جوشی | R404A |
| آلکو | TCLE50HW | ترموستاتیکی | -40 تا +10 | تا 50 | جوشی | R22 |
| آلکو | TERE16MW | ترموستاتیکی | -40 تا +10 | تا 16 | مهرهای | R134a |
| کستل | 1028/2 | ترموستاتیکی | -40 تا +10 | تا 2 | مهرهای | R22, R404A |
5. معرفی برندهای تولیدکننده شیر انبساط
- Danfoss (دانفوس): برند دانمارکی با سابقه طولانی در تولید تجهیزات تبرید و تهویه مطبوع. شیرهای انبساط این برند به دلیل دقت بالا و کیفیت ساخت مناسب، در بسیاری از سیستمهای صنعتی و تجاری مورد استفاده قرار میگیرند.
- Alco (آلکو): برند آمریکایی که شیرهای انبساط با طراحی ماژولار و دوام بالا تولید میکند. محصولات این برند در سیستمهای مختلف تبرید و تهویه مطبوع کاربرد دارند.
- Castel (کستل): برند ایتالیایی با تمرکز بر تولید شیرهای انبساط با کیفیت بالا و طراحیهای متنوع برای کاربردهای مختلف.
6. انواع و اجزاء شیر انبساط

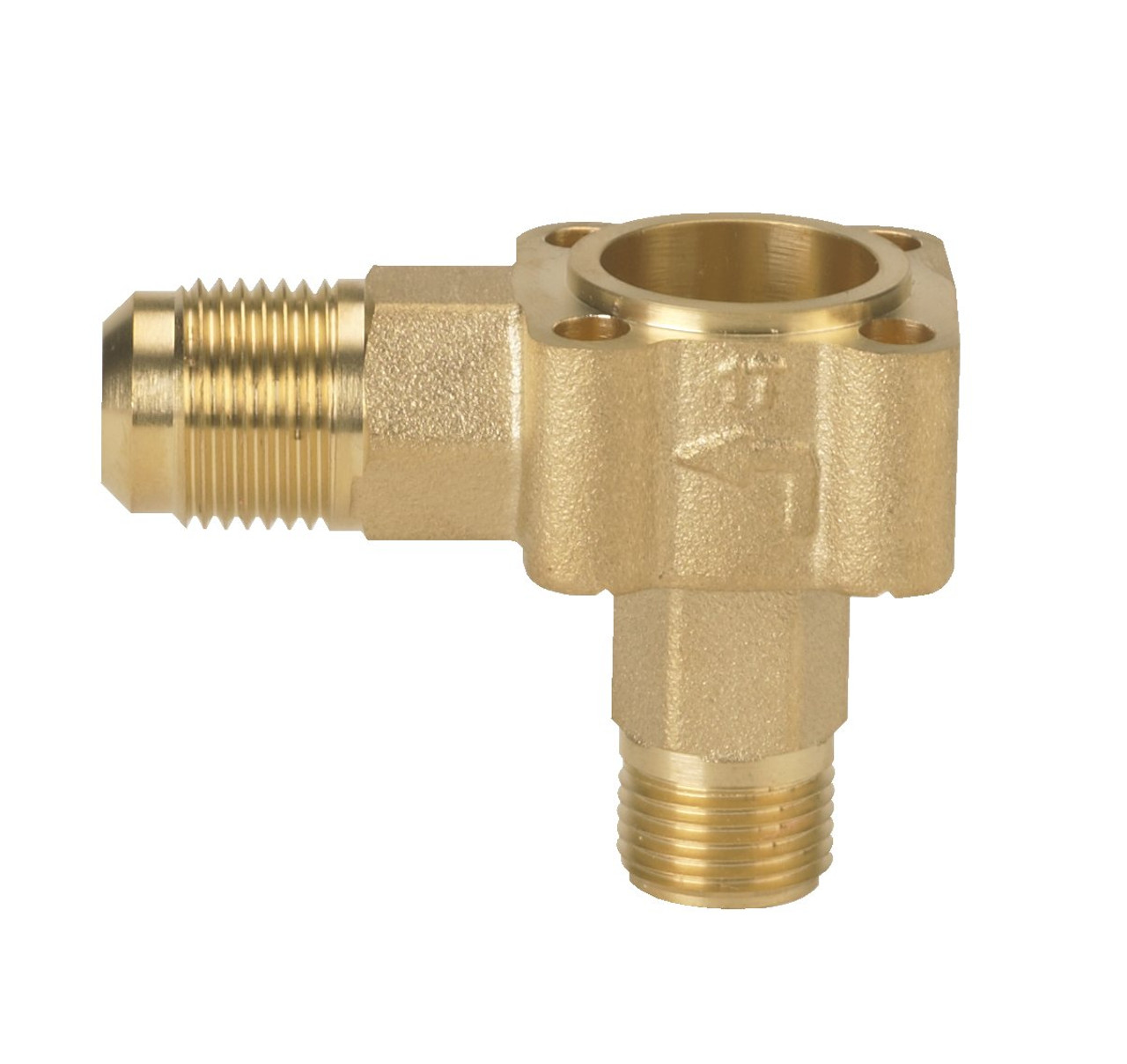

- بدنه (Body): ساخته شده از مواد مقاوم مانند برنج یا فولاد ضدزنگ، که محل نصب سایر اجزاء است.

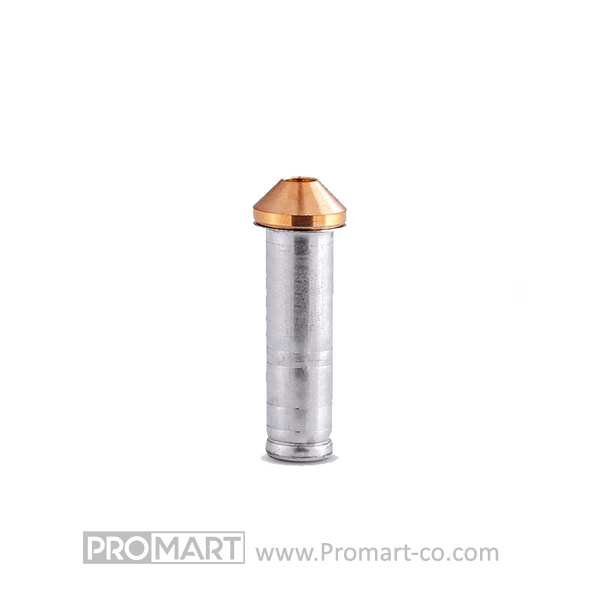

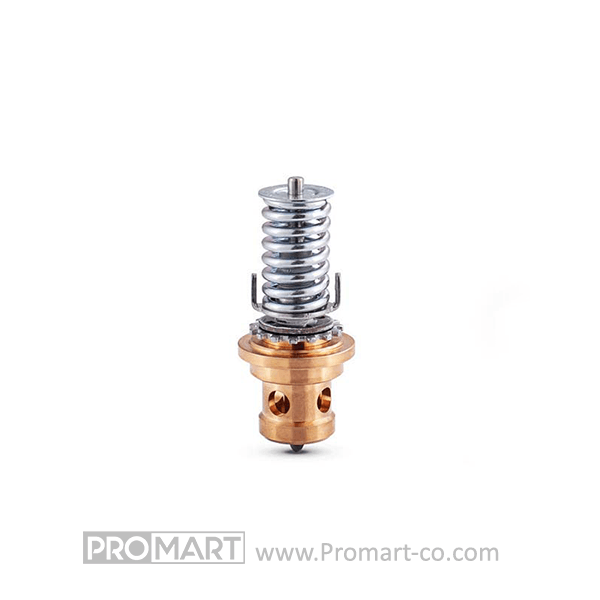

- سوزن (Needle): قطعهای که با حرکت خود، میزان باز شدن مسیر مبرد را تنظیم میکند.
- دیافراگم (Diaphragm): در شیرهای ترموستاتیکی، با تغییر فشار، سوزن را حرکت میدهد.
- بالب (Bulb): حسگر دما که به انتهای اواپراتور متصل میشود و دمای خروجی را اندازهگیری میکند.
- اکولایزر (Equalizer): برای تعادل فشار در دو طرف شیر، به ویژه در سیستمهای بزرگتر.
جدول اجزا کامل مجموعه شیر انبساط
| زیرمجموعه | مدلهای متداول | برندهای معروف | نحوه عملکرد | توضیحات کوتاه |
|---|---|---|---|---|
| شیر انبساط | TXV (شیر انبساط ترموستاتیکی)، EEV (شیر انبساط الکترونیکی) | دانفوس، کستل، آلکو | کنترل جریان مبرد به اواپراتور با کاهش فشار و تنظیم دما | اصلیترین قطعه برای تنظیم جریان مبرد؛ انواع ترموستاتیکی مکانیکی و الکترونیکی دارد. |
| سوزن | Needle Valve ساده، سوزن تنظیم دقیق | دانفوس، کستل | کنترل دقیق جریان مایع یا گاز با تغییر باز یا بسته بودن مسیر | معمولاً در شیرهای انبساط برای تنظیم دقیق جریان مبرد به کار میرود و به عنوان قطعه داخلی عمل میکند. |
| بدنه | Body for TXV، Body for EEV | دانفوس، کستل، آلکو | محفظه نگهدارنده قطعات داخلی شیر انبساط و اتصال دهنده خطوط | قسمت اصلی شیر که اجزای داخلی مانند سوزن و دیافراگم در آن قرار دارند و به خطوط سیستم متصل میشود. |
7. نحوه عملکرد شیر انبساط
در شیرهای ترموستاتیکی، بالب دمای خروجی اواپراتور را اندازهگیری میکند. با افزایش دما، فشار داخل بالب افزایش یافته و دیافراگم را به سمت پایین فشار میدهد، که باعث باز شدن سوزن و افزایش جریان مبرد میشود. در شیرهای الکترونیکی، سیگنالهای الکترونیکی از کنترلر به موتور پلهای ارسال میشود تا سوزن را به موقعیت مناسب حرکت دهد.
8. ویژگیها، مزایا و معایب شیر انبساط
مزایا:
- کنترل دقیق جریان مبرد.
- افزایش کارایی سیستم تبرید.
- جلوگیری از ورود مایع مبرد به کمپرسور.
معایب:
- نیاز به تنظیم دقیق در هنگام نصب.
- حساسیت به آلودگی و ذرات معلق در مبرد.
9. راهنمای انتخاب شیر انبساط
- ظرفیت سیستم: بر اساس بار برودتی مورد نیاز.
- نوع مبرد: اطمینان از سازگاری شیر با مبرد مورد استفاده.
- محدوده دمایی: بررسی دمای تبخیر و کندانسور.
- نوع اتصال: انتخاب بین جوشی یا مهرهای بر اساس طراحی سیستم.
- نوع کنترل: ترموستاتیکی یا الکترونیکی، بسته به نیاز به دقت کنترل.
10. روشهای نصب و راهاندازی شیر انبساط
- موقعیت نصب: در خط مایع، بین کندانسور و اواپراتور.
- نصب بالب: بالب باید به خروجی اواپراتور متصل شود و به درستی عایقبندی گردد.
- تنظیم سوپرهیت: بر اساس مشخصات فنی شیر و نیاز سیستم.
- بررسی نشتی: اطمینان از عدم وجود نشتی در اتصالات.
11. گارانتی و خدمات پس از فروش
برندهای معتبر مانند دانفوس، آلکو و کستل معمولاً محصولات خود را با گارانتی ارائه میدهند. مدت زمان و شرایط گارانتی بسته به نمایندگی و نوع محصول متفاوت است. توصیه میشود قبل از خرید، شرایط گارانتی را از فروشنده استعلام نمایید.
12. نمایندگی شیر انبساط در ایران
پرومارت به عنوان توزیعکننده رسمی برندهای معتبر شیر انبساط مانند دانفوس، آلکو و کستل در ایران فعالیت میکند. این شرکت با ارائه محصولات اصل و خدمات پس از فروش مناسب، یکی از منابع قابل اعتماد برای تأمین تجهیزات تبرید و تهویه مطبوع محسوب میشود.
13. قیمت شیر انبساط
قیمت شیرهای انبساط بسته به برند، مدل، ظرفیت و نوع اتصال متفاوت است. برای مثال، شیرهای ترموستاتیکی با ظرفیت پایینتر معمولاً قیمت کمتری نسبت به مدلهای الکترونیکی با ظرفیت بالا دارند. برای اطلاع از قیمتهای بهروز و دریافت مشاوره خرید، میتوانید به وبسایت پرومارت مراجعه کنید.
14. سؤالات متداول
1. شیر انبساط چه نقشی در سیستم تبرید دارد؟
شیر انبساط وظیفه کنترل میزان جریان مبرد به داخل اواپراتور را دارد و با کاهش فشار مبرد، شرایط لازم برای تبخیر آن و جذب حرارت از محیط را فراهم میکند.
2. تفاوت شیر انبساط ترموستاتیکی (TXV) با الکترونیکی (EEV) چیست؟
شیر ترموستاتیکی به صورت مکانیکی و با کمک بالب دما را تنظیم میکند، در حالی که شیر الکترونیکی با دریافت سیگنالهای دیجیتال از کنترلر، جریان مبرد را با دقت بیشتر و بهصورت لحظهای کنترل میکند.
3. چگونه شیر انبساط مناسب برای سیستم خود را انتخاب کنم؟
انتخاب شیر انبساط مناسب به عوامل مختلفی مانند نوع مبرد، ظرفیت برودتی سیستم، نوع اتصال، فشار کاری و دمای کاری بستگی دارد. استفاده از کاتالوگ برندها یا مشاوره با کارشناسان فنی توصیه میشود.
4. شیر انبساط در کجای سیستم تبرید نصب میشود؟
این شیر در مسیر خط مایع، پیش از اواپراتور نصب میشود و وظیفه کاهش فشار مبرد را بر عهده دارد.
5. نشانههای خرابی شیر انبساط چیست؟
برخی علائم خرابی عبارتاند از:
- کاهش راندمان سرمایش
- افزایش دمای خروجی اواپراتور
- یخزدگی غیرعادی در خط لوله
- ورود مایع مبرد به کمپرسور (بازگشت مایع)
6. آیا میتوان شیر انبساط را تعمیر کرد؟
در برخی مدلهای قابل باز شدن، تعویض اجزای داخلی ممکن است. اما در بیشتر موارد، خرابی کامل شیر منجر به تعویض کل واحد میشود.
7. سوپرهیت چیست و چه ارتباطی با شیر انبساط دارد؟
سوپرهیت اختلاف دمای بخار مبرد در خروجی اواپراتور نسبت به دمای تبخیر آن است. شیرهای انبساط ترموستاتیکی برای حفظ مقدار مناسبی از سوپرهیت طراحی میشوند تا از ورود مایع به کمپرسور جلوگیری کنند.
8. آیا شیر انبساط برای همه مبردها یکسان است؟
خیر، هر شیر انبساط برای یک یا چند نوع خاص مبرد طراحی شده است و باید مطمئن شوید شیر انتخابی با نوع مبرد مورد استفاده در سیستم شما سازگار باشد.
9. بهترین برندهای شیر انبساط در بازار ایران کداماند؟
از برندهای معتبر و پرکاربرد میتوان به دانفوس (Danfoss)، آلکو (Alco)، کستل (Castel) اشاره کرد.
10. از کجا میتوان شیر انبساط اصل تهیه کرد؟
فروشگاه اینترنتی پرومارت یکی از توزیعکنندگان معتبر تجهیزات برودتی و تهویه مطبوع است که انواع شیر انبساط اصل و با گارانتی اصالت کالا را عرضه میکند.
