سوزن شیر انبساط
سوزن شیر انبساط یکی از اجزای کلیدی این تجهیز است که وظیفه تنظیم دقیق جریان مبرد ورودی به اواپراتور را بر عهده دارد. این قطعه با حرکت رفت و برگشتی، میزان باز بودن مسیر عبور مبرد را کنترل میکند و مستقیماً بر فشار و دمای مبرد تأثیر میگذارد. عملکرد دقیق سوزن نقش مهمی در افزایش راندمان سیستم تبرید و جلوگیری از ورود بیش از حد یا کمبود مبرد در اواپراتور دارد.
راهنمای خرید سوزن شیر انبساط
1. Expansion Valve Orifice چیست؟

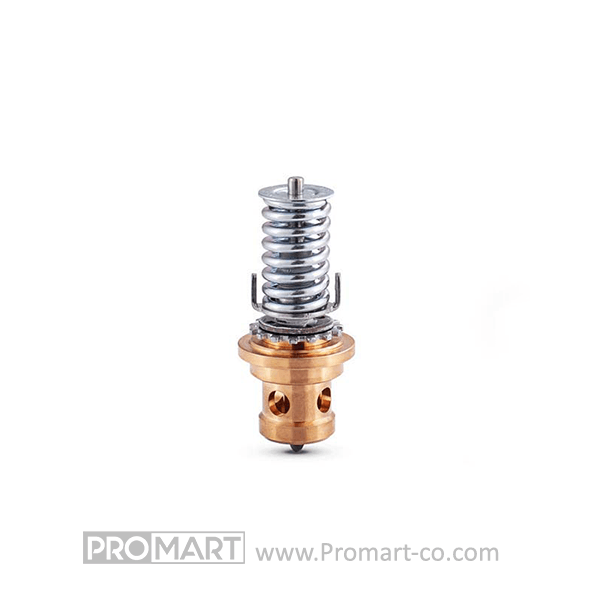

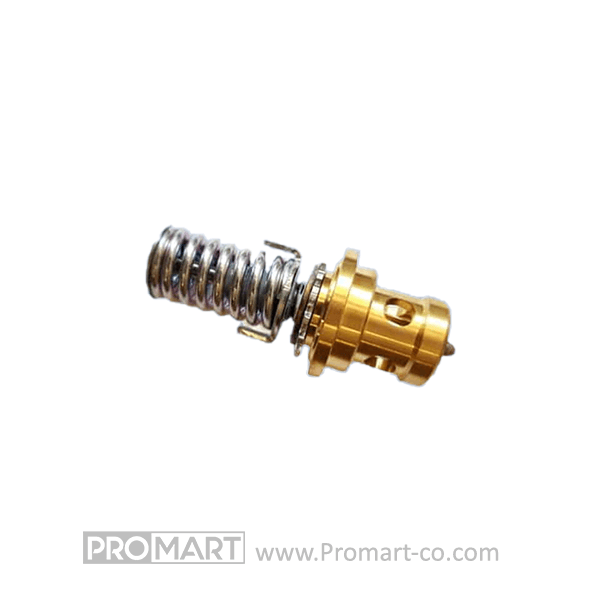

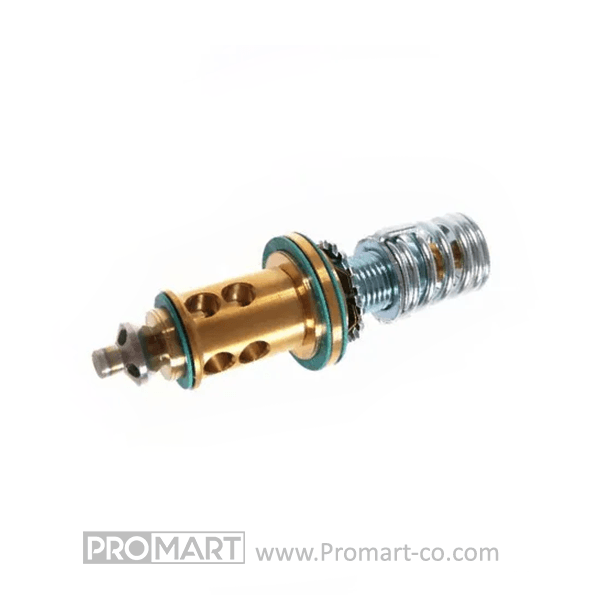

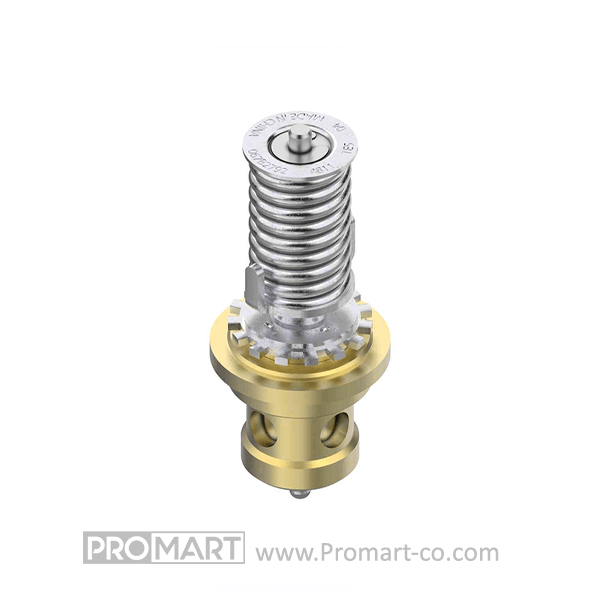

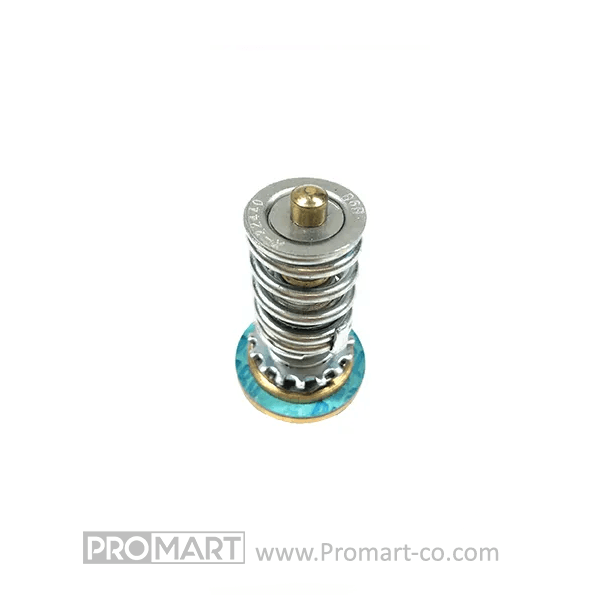

سوزن شیر انبساط یا اوریفیس، قطعهای است که درون شیر انبساط ترموستاتیک قرار میگیرد و با ایجاد افت فشار، مبرد را از حالت مایع به گاز تبدیل میکند. این سوزنها در مدلهای مختلفی تولید میشوند و بسته به ظرفیت سیستم و نوع مبرد، انتخاب میگردند.
2. کاربردهای سوزن شیر انبساط
- تنظیم جریان مبرد: با تغییر اندازه اوریفیس، میتوان میزان جریان مبرد را کنترل کرد.
- افزایش کارایی سیستم: انتخاب صحیح سوزن موجب عملکرد بهینه سیستم تبرید میشود.
- سازگاری با مبردهای مختلف: سوزنها برای انواع مبردها مانند R22، R134a، R404A و R407C طراحی شدهاند.
3. انواع سوزن شیر انبساط
سوزنها بر اساس شماره و بدنه شیر انبساط دستهبندی میشوند:
- بدنه 2 (TE2): شمارههای 00 تا 06
- بدنه 5 (TE5): شمارههای 01 تا 04
- بدنه 12 (TE12): شمارههای 05 تا 07
- بدنه 20 (TE20): شمارههای 08 و 09
- بدنه 55 (TE55): شمارههای 11 تا 13
4. جدول مدلهای مختلف سوزن شیر انبساط
| بدنه شیر | شماره سوزن | کد قطعه | مبردهای سازگار | ظرفیت (kW) |
|---|---|---|---|---|
| TE2 | 01 | 068-2010 | R22, R134a, R404A, R407C | 11 (R134a) |
| TE5 | 01 | 067B2789 | R22, R134a, R404A, R407C | 16 (R22) |
| TE12 | 05 | 067B2795 | R22, R134a, R404A, R407C | 25 (R22) |
| TE20 | 08 | 067B2808 | R22, R134a, R404A, R407C | 40 (R22) |
| TE55 | 13 | 067G2710 | R22, R134a, R404A, R407C | 71.9–250 |
5. معرفی برندهای تولیدکننده سوزن شیر انبساط
- Danfoss: برند دانمارکی با کیفیت ساخت بالا و تنوع مدلها.

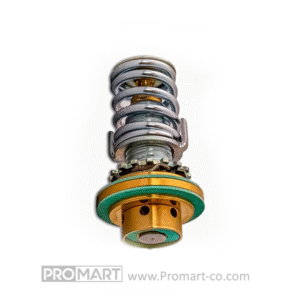

- Alco (Emerson): برند آمریکایی با طراحی مدولار و قابلیت تعویض قطعات.
6. انواع و اجزاء سوزن شیر انبساط
سوزنها از مواد مقاومی مانند فولاد ضد زنگ ساخته میشوند و دارای طراحیهایی هستند که امکان تعویض و نگهداری آسان را فراهم میکنند.
7. نحوه عملکرد سوزن شیر انبساط
سوزن با ایجاد افت فشار در مسیر مبرد، باعث تبخیر آن و جذب گرما از محیط میشود. این فرآیند در کنترل دمای اواپراتور نقش حیاتی دارد.
8. ویژگیها، مزایا و معایب سوزن شیر انبساط
- ویژگیها: قابلیت تعویض، سازگاری با مبردهای مختلف، طراحی مقاوم.
- مزایا: افزایش کارایی سیستم، نگهداری آسان، کاهش هزینههای تعمیرات.
- معایب: نیاز به انتخاب دقیق بر اساس ظرفیت و نوع مبرد.
9. راهنمای انتخاب سوزن شیر انبساط
برای انتخاب مناسب، باید به ظرفیت سیستم، نوع مبرد و شرایط کاری توجه کرد. استفاده از کاتالوگهای فنی برندها میتواند در این زمینه مفید باشد.
10. روشهای نصب و راهاندازی سوزن شیر انبساط
- نصب صحیح: اطمینان از قرارگیری درست سوزن در شیر انبساط.
- تنظیمات اولیه: بررسی و تنظیم سوپرهیت بر اساس نیاز سیستم.
- آزمایش عملکرد: بررسی عملکرد سیستم پس از نصب برای اطمینان از کارایی.
11. گارانتی و خدمات پس از فروش سوزن شیر انبساط
برندهای معتبر مانند دانفوس و آلکو معمولاً گارانتی و خدمات پس از فروش مناسبی برای محصولات خود ارائه میدهند.
12. نمایندگی سوزن شیر انبساط در ایران
فروشگاه پرومارت به عنوان توزیعکننده رسمی برندهای دانفوس و آلکو در ایران، محصولات اصلی و باکیفیت را به مشتریان ارائه میدهد.
13. قیمت سوزن شیر انبساط
قیمت سوزنها بسته به برند، مدل و ظرفیت متفاوت است. برای اطلاع از قیمتهای بهروز و موجودی، میتوانید به فروشگاههای معتبر مراجعه کنید. فروشگاه پرومارت نیز گزینههای متنوعی را در این زمینه ارائه میدهد.
14. روشهای عیبیابی، نگهداری و تعمیر سوزن شیر انبساط
- عیبیابی: بررسی نشتی، انسداد یا عملکرد نادرست سوزن.
- نگهداری: تمیزکاری دورهای و بررسی وضعیت سوزن.
- تعمیر: در صورت نیاز، تعویض سوزن با مدل مناسب.
15. سوالات متداول سوزن شیر انبساط
سوال: آیا میتوان سوزن شیر انبساط را تعویض کرد؟
پاسخ: بله، در مدلهای با سوزن قابل تعویض، این امکان وجود دارد.
سوال: چه زمانی باید سوزن را تعویض کرد؟
پاسخ: در صورت کاهش کارایی سیستم یا بروز مشکلات در جریان مبرد، تعویض سوزن توصیه میشود.
