سوزن شیر انبساط دانفوس

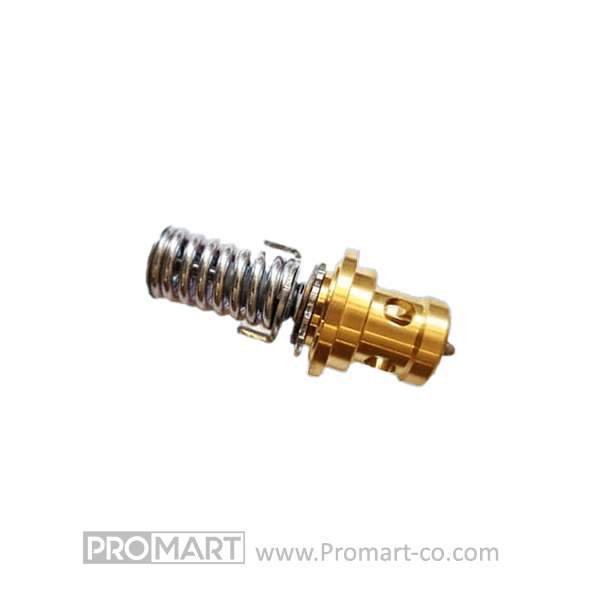

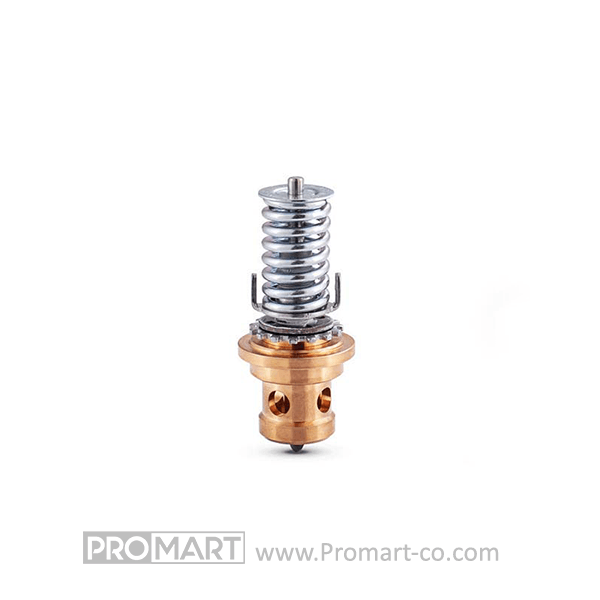

سوزن شیر انبساط دانفوس یکی از قطعات داخلی و کلیدی این تجهیز است که وظیفه تنظیم میزان عبور مبرد از شیر به سمت اواپراتور را بر عهده دارد. حرکت سوزن باعث باز یا بسته شدن مسیر جریان مبرد میشود و در نتیجه، میزان تزریق مبرد متناسب با نیاز سیستم تغییر میکند. سوزنها در مدلهای مختلف با ظرفیتهای متفاوت تولید میشوند و معمولاً بهصورت جداگانه از بدنه قابل تعویض هستند.
راهنمای خرید سوزن شیر انبساط دانفوس
سوزن شیر انبساط دانفوس | معرفی کامل، انواع، ویژگیها و قیمت
1. سوزن شیر انبساط چیست؟
سوزن شیر انبساط (Expansion Valve Orifice) یکی از اجزای اصلی در شیرهای انبساط ترموستاتیکی است که نقش کنترل جریان مبرد به سمت اواپراتور را بر عهده دارد. این سوزن با کاهش فشار مبرد ورودی و فراهم کردن شرایط تبخیر، موجب سرمایش در سیستم میشود.
2. کاربردهای سوزن شیر انبساط دانفوس
از سوزنهای شیر انبساط دانفوس در انواع سیستمهای تبرید خانگی، تجاری و صنعتی مانند یخچالها، سردخانهها، چیلرها و دستگاههای تهویه مطبوع استفاده میشود. این قطعه به تنظیم دبی مبرد کمک کرده و باعث بهینهسازی عملکرد سیستم سرمایشی میشود.
3. انواع سوزن شیر انبساط دانفوس
سوزنهای دانفوس در مدلها و سایزهای مختلف تولید میشوند که هرکدام با ظرفیتهای متفاوتی سازگار هستند. برای مثال، مدلهای TE2 دارای شمارههای 01 تا 06 هستند که ظرفیتهای گوناگون را برای مبردهای مختلف فراهم میکنند.
4. جدول ظرفیت سوزنهای شیر انبساط دانفوس
| شماره سوزن | ظرفیت برای R22 (اسب بخار) | ظرفیت برای R407C (اسب بخار) | ظرفیت برای R134a (اسب بخار) |
|---|---|---|---|
| 01 | 3.5 | 3.5 | 2.1 |
| 02 | 4.7 | 4.8 | 2.6 |
| 03 | 8.0 | 8.1 | 4.3 |
| 04 | 12.1 | 12.4 | 6.4 |
| 05 | 16.7 | 16.5 | 8.4 |
| 06 | 19.7 | 19.7 | 10.1 |
5. برندهای مطرح تولیدکننده سوزن شیر انبساط
- Danfoss (دانفوس): برند دانمارکی مطرح با تولید محصولات دقیق، قابل اطمینان و پرکاربرد در بازار جهانی تبرید.
- Alco (آلکو): تولیدکننده آمریکایی با کیفیت بالا که در سیستمهای پیشرفته نیز کاربرد فراوان دارد.
6. اجزا و ساختار سوزن شیر انبساط دانفوس
سوزن شیر انبساط شامل سه بخش اصلی است:
- بدنه اصلی شیر
- اوریفیس یا سوزن (Orifice)
- فیلتر داخلی
سوزنها در دو نوع قابل تعویض و ثابت طراحی شدهاند و بسته به ظرفیت سیستم، مدل مناسب انتخاب میشود.
7. نحوه عملکرد سوزن شیر انبساط دانفوس
با عبور مبرد از سوزن، فشار بهطور ناگهانی کاهش یافته و دمای مبرد پایین میآید. این امر سبب تبخیر سریع مبرد و جذب حرارت از محیط اطراف در اواپراتور میشود که منجر به سرمایش میگردد.
8. مزایا و معایب سوزن شیر انبساط دانفوس
مزایا:
- قابلیت انتخاب سایز دقیق با توجه به ظرفیت سیستم
- سازگاری با مبردهای مختلف
- امکان تعویض سوزن در برخی مدلها
- طراحی مهندسی دقیق
معایب:
- نیاز به انتخاب دقیق جهت جلوگیری از عملکرد ضعیف
- حساسیت به انسداد یا گرفتگی در صورت وجود آلودگی
9. نحوه شناسایی و پلاکخوانی سوزن
| عبارت درجشده روی پلاک | مفهوم | توضیحات |
|---|---|---|
| Orifice No. یا No.03 | شماره اوریفیس | بیانگر سایز یا ظرفیت سوزن است. هر شماره با ظرفیت خاصی برای مبردهای مختلف تطبیق دارد. مثلاً شماره 03 مناسب سیستمهایی با ظرفیت متوسط است. |
| Danfoss | برند سازنده | تضمینکننده اصالت و کیفیت ساخت محصول. |
| R22 / R134a / R407C | نوع مبرد سازگار | نشان میدهد که سوزن برای چه مبردهایی طراحی شده است. هر سوزن بسته به مبرد رفتار حرارتی متفاوتی دارد. |
| TE2 یا TEX2 | نوع شیر انبساط قابل استفاده | مشخص میکند این سوزن برای کدام سری از شیرهای انبساط طراحی شده است. مثلاً TE2 یک شیر رایج در سیستمهای سردخانهای است. |
| Made in Denmark / Poland | کشور سازنده | بسته به سری تولید، کشور سازنده ممکن است متفاوت باشد ولی همگی تحت استاندارد دانفوس هستند. |
| کد فنی مانند 068Z3402 | شماره فنی قطعه | جهت سفارش دقیق قطعه یا جایگزینی در سیستمهای تعمیراتی کاربرد دارد. |
10. راهنمای انتخاب سوزن مناسب
برای انتخاب سوزن مناسب باید:
- ظرفیت سیستم (بر حسب اسب بخار یا تن تبرید) مشخص باشد
- نوع مبرد مورد استفاده تعیین شود
- دمای تبخیر و میعان سیستم در نظر گرفته شود
- با جدول ظرفیتهای اوریفیس دانفوس تطابق انجام گیرد
11. نحوه نصب و راهاندازی
- قبل از نصب، سیستم باید از نظر تمیزی بررسی شود
- سوزن را با دقت و طبق جهت جریان مشخصشده نصب کنید
- پس از نصب، نشتیگیری و تست عملکرد انجام شود
- از ابزار مناسب برای بستن اوریفیس استفاده کنید تا آسیبی به آن وارد نشود
12. گارانتی و خدمات پس از فروش
سوزنهای دانفوس معمولاً با گارانتی اصالت کالا عرضه میشوند. برخی فروشگاهها، امکان بازگشت کالا یا تعویض در صورت خرابی فنی دارند. البته خدمات نصب یا راهاندازی در اکثر موارد شامل گارانتی نمیشود.
13. نمایندگی فروش در ایران
شرکت پرومارت یکی از توزیعکنندگان محصولات برند دانفوس در ایران است که انواع سوزن شیر انبساط را با اصالت کالا و قیمت مناسب ارائه میدهد. این شرکت امکان ارسال به سراسر کشور را دارد.
14. قیمت سوزن شیر انبساط دانفوس
قیمت سوزنها بسته به سایز، ظرفیت، نوع مبرد، نوسانات ارزی و موجودی بازار متغیر است. برای اطلاع از قیمت روز و خرید مطمئن، پیشنهاد میشود با فروشگاههای معتبر مانند پرومارت تماس بگیرید.
15. نگهداری، عیبیابی و تعمیر سوزن
نکات مهم:
- بهصورت دورهای از عدم وجود گرفتگی و رسوب اطمینان حاصل شود
- فیلتر سیستم تبرید بهموقع تعویض شود تا ذرات وارد شیر انبساط نشوند
- در صورت افت عملکرد سرمایشی، یکی از موارد مشکوک میتواند گرفتگی در اوریفیس باشد
16. سوالات متداول
آیا میتوان اوریفیس را بدون تعویض کل شیر انبساط تغییر داد؟
بله، در مدلهایی مثل TE2 این امکان وجود دارد.
چگونه متوجه شویم اوریفیس انتخابشده مناسب ظرفیت ماست؟
با استفاده از جدول ظرفیت و نوع مبرد میتوانید مدل مناسب را شناسایی کنید.
