شیر انبساط دانفوس

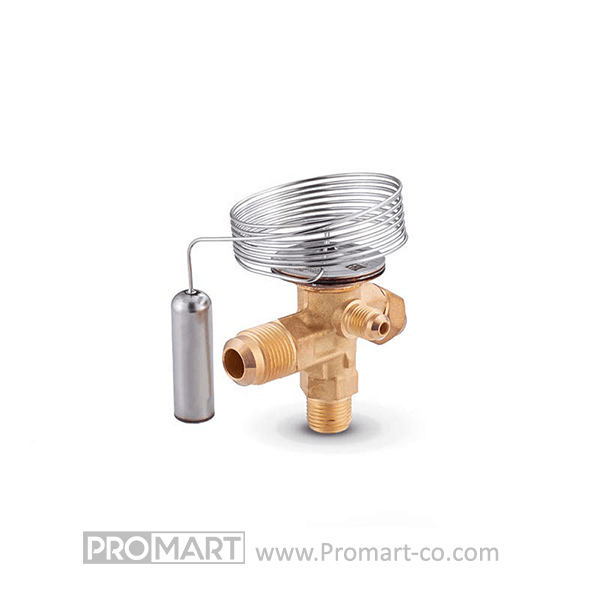

شیر انبساط دانفوس (اکسپنشن ولو دانفوس) یکی از قطعات مهم در سیستمهای برودتی مانند سردخانه و چیلر است که وظیفه دارد مبرد را به اواپراتور تزریق کرده و فشار آن را کاهش دهد. این شیر از سه بخش اصلی یعنی بدنه، سوزن و هدر تشکیل شده و در مدلهای مختلفی مانند T2/TE2، TE5، TE12، TE20 و TE55 تولید میشود.
راهنمای خرید شیر انبساط دانفوس
1. شیر انبساط (Expansion Valve) چیست؟
شیر انبساط (Expansion Valve) یکی از اجزای کلیدی در سیستمهای تبرید و تهویه مطبوع است که وظیفه کنترل جریان مبرد به اواپراتور را بر عهده دارد. این شیر با کاهش فشار مبرد، شرایط لازم برای تبخیر آن در اواپراتور را فراهم میکند.
2. کاربردهای شیر انبساط دانفوس
شیرهای انبساط دانفوس در انواع سیستمهای تبرید و تهویه مطبوع مورد استفاده قرار میگیرند، از جمله:
- سردخانهها و یخچالهای صنعتی
- چیلرها و پمپهای حرارتی
- سیستمهای تهویه مطبوع مرکزی
- واحدهای تبرید تجاری و صنعتی

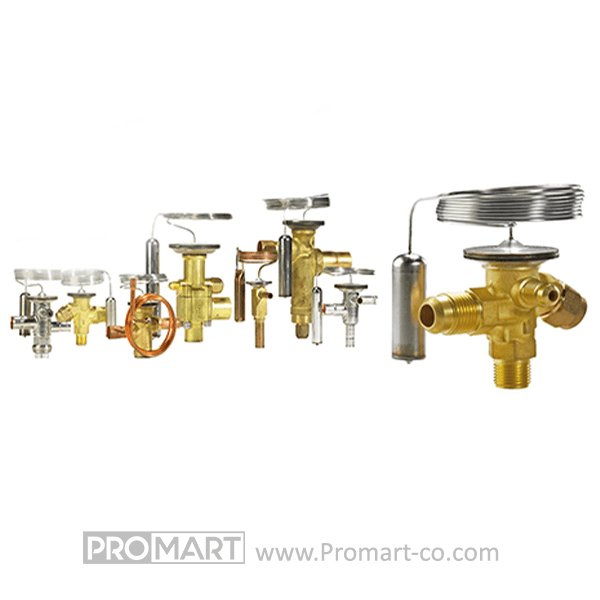

3. انواع شیر انبساط دانفوس
شیرهای انبساط دانفوس در دو نوع اصلی تولید میشوند:
- ترموستاتیکی (TXV): مانند مدلهای TE2، TES2، TEX2، که با استفاده از حسگر حرارتی، جریان مبرد را بر اساس دمای اواپراتور تنظیم میکنند.
- الکترونیکی (EEV): مانند مدلهای ETS 25C، که با استفاده از سیگنالهای الکترونیکی، کنترل دقیقتری بر جریان مبرد دارند.
4. جدول مدلهای مختلف شیر انبساط دانفوس
| مدل | کد قطعه | نوع اتصال | محدوده دمایی (°C) | مبردهای سازگار | فشار کاری (bar) |
|---|---|---|---|---|---|
| TE2 | 068Z3206 | فلر | -40 تا +10 | R22 | 34 |
| TES2 | 068Z3403 | فلر | -40 تا +10 | R404A/R507A | 34 |
| TEX2 | 068Z3209 | فلر | -40 تا +10 | R22 | 34 |
| TEN2 | 068Z3385 | جوشی | -40 تا +10 | R22 | 34 |
| ETS 25C | – | الکترونیکی | -40 تا +10 | متنوع | 34 |
5. معرفی شیر انبساط دانفوس (اکسپنشن ولو)
دانفوس (Danfoss): شرکت دانمارکی دانفوس یکی از پیشگامان در تولید تجهیزات تبرید و تهویه مطبوع است. شیرهای انبساط این شرکت با کیفیت بالا و فناوری پیشرفته تولید میشوند.
معرفی مدلهای شیر انبساط دانفوس

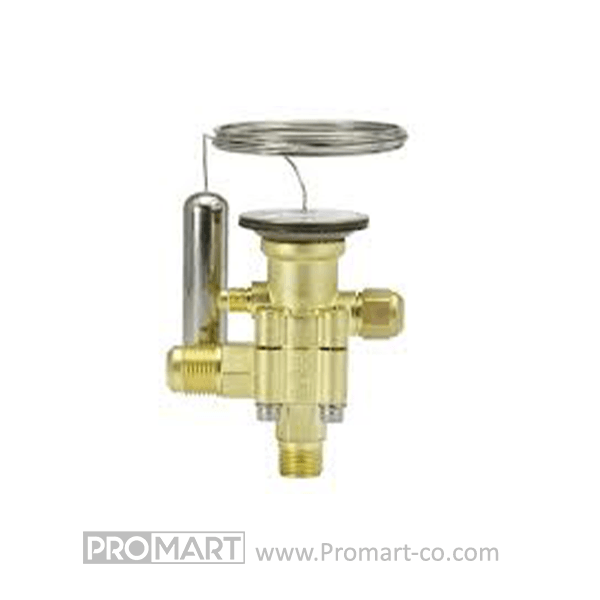

1. شیر انبساط دانفوس مدل TEX 2
شیر ترموستاتیکی با نازل قابل تعویض، مناسب برای سیستمهای سرمایشی کوچک تا متوسط (مثل یخچالهای تجاری و ویترینی) و قابل استفاده با مبردهایی مانند R22، R404A و R407C.
2. شیر انبساط دانفوس مدل TES 12
مدلی از نوع ترموستاتیکی با ظرفیت بالا و کنترل دقیقتر نسبت به سری TE2، مناسب برای چیلرها، سردخانههای متوسط و سیستمهای تهویه مطبوع صنعتی با دمای پایین.
3. شیر انبساط دانفوس مدل TEX 12
دارای نازل قابل تعویض و بدنه مقاوم، مناسب برای سیستمهایی که نیاز به تنظیم دقیق دبی مبرد دارند؛ عملکرد پایدار در بازه دمایی گسترده و قابل استفاده با مبردهای R22, R407c
4. شیر انبساط دانفوس مدل TEX 20
شیر با ظرفیت زیاد و طراحی صنعتی، ویژه اواپراتورهای بزرگ و سیستمهای چندمداره؛ گزینهای ایدهآل برای سردخانههای بزرگ و سیستمهای سرمایش عمیق.

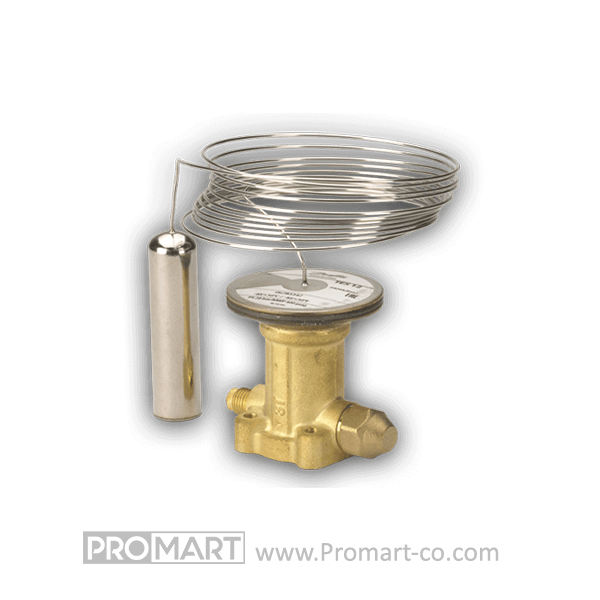

5. شیر انبساط دانفوس مدل TES 55
از بزرگترین مدلهای خانواده TES، مناسب برای چیلرهای سنگین، تونلهای انجماد و سیستمهای تبرید صنعتی با ظرفیت بالا؛ عملکرد بسیار پایدار در دماهای بسیار پایین.
6. اجزاء شیر انبساط دانفوس
شیرهای انبساط دانفوس از اجزای مختلفی تشکیل شدهاند، از جمله:
- بدنه: ساخته شده از برنج با کیفیت بالا.
- سوزن: برای تنظیم دقیق جریان مبرد.
- فنر: برای تنظیم فشار عملکرد شیر.
- حسگر حرارتی (بالب): برای اندازهگیری دمای اواپراتور و تنظیم جریان مبرد.
7. نحوه عملکرد شیر انبساط دانفوس
بالب با اندازهگیری دمای خروجی اواپراتور از طریق حسگر حرارتی، جریان مبرد را تنظیم میکند. زمانی که دمای اواپراتور افزایش مییابد، شیر باز شده و جریان مبرد افزایش مییابد؛ و بالعکس، با کاهش دما، شیر بسته میشود.
8. ویژگیها، مزایا و معایب شیر انبساط دانفوس
ویژگیها و مزایا:
- کنترل دقیق جریان مبرد
- سازگاری با انواع مبردها
- طراحی مقاوم و بادوام
معایب:
- نیاز به تنظیم دقیق در هنگام نصب
- حساسیت به آلودگیهای سیستم
9. راهنمای انتخاب شیر انبساط دانفوس
در انتخاب شیر انبساط مناسب، به موارد زیر توجه کنید:
- نوع سیستم تبرید: صنعتی، تجاری یا خانگی.
- نوع مبرد مورد استفاده: مانند R22، R404A، R507A.
- ظرفیت سیستم: بر حسب کیلووات یا تن تبرید.
- نوع اتصال مورد نیاز: فلر یا جوشی
10. روشهای نصب و راهاندازی شیر انبساط دانفوس
برای نصب صحیح شیر انبساط دانفوس:
- شیر را در موقعیتی نصب کنید که به راحتی قابل دسترسی باشد.
- اطمینان حاصل کنید که جهت جریان مبرد با جهت نشاندادهشده روی بدنه شیر مطابقت دارد.
- حسگر حرارتی (بالب) را به درستی روی لوله مکش نصب کنید.
- پس از نصب، عملکرد شیر را بررسی کرده و از عدم وجود نشتی اطمینان حاصل کنید.
11. گارانتی و خدمات پس از فروش شیر انبساط دانفوس
شیرهای انبساط دانفوس معمولاً با گارانتی معتبر عرضه میشوند. برای بهرهمندی از خدمات گارانتی و پس از فروش، توصیه میشود از نمایندگیهای رسمی و معتبر خرید کنید.
12. نمایندگی شیر انبساط دانفوس در ایران
شرکت پرومارت به عنوان یکی از توزیعکنندگان رسمی محصولات دانفوس در ایران شناخته میشود. این شرکت با ارائه محصولات اصلی و خدمات پس از فروش مناسب، گزینهای مطمئن برای تهیه شیرهای انبساط دانفوس است.
13. قیمت شیر انبساط دانفوس
قیمت شیرهای انبساط دانفوس بسته به مدل، سایز، نوع اتصال و سایر ویژگیها متفاوت است. برای اطلاع از قیمتهای بهروز و دریافت مشاوره خرید، میتوانید به فروشگاههای معتبر مانند پرومارت مراجعه کنید.
14. کاتالوگ شیر انبساط دانفوس
15. روشهای عیبیابی، نگهداری و تعمیر شیر انبساط دانفوس
- بررسی دورهای: عملکرد شیر را به صورت منظم بررسی کنید.
- تمیزکاری: از تمیز بودن فیلترها و مسیرهای جریان مبرد اطمینان حاصل کنید.
- تنظیم مجدد: در صورت نیاز، تنظیمات شیر را بر اساس شرایط کاری سیستم بازبینی کنید.
در چه سیستمهایی استفاده میشود؟
در سیستمهای تبرید، چیلر و کولرهای صنعتی و تجاری.
انواع شیر انبساط دانفوس کداماند؟
ترموستاتیکی (TXV/TE) و الکترونیکی (ETS).
عملکرد نوع ترموستاتیکی چگونه است؟
بالب با اندازه گیری تغییرات دما ، سوزن شیر باز و بسته میکند تا سوپرهیت ثابت بماند.
کدام مدل برای یخچال صنعتی مناسبتر است؟
مدلهای TE2 یا T2 معمولاً گزینههای استاندارد برای یخچالهای صنعتی کوچک و متوسط.
چطور مدل مناسب را انتخاب کنیم؟
با توجه به نوع مبرد، ظرفیت سیستم، و نوع اتصال.
آیا میتوان از هر مبردی استفاده کرد؟
خیر، هر مدل فقط با مبردهای مشخصی سازگار است (مثلاً R404A، R22 و ...).
تفاوت شیر انبساط ترموستاتیکی و الکترونیکی چیست؟
مدل الکترونیکی کنترل دقیقتر و واکنش سریعتری دارد.در مدل ترموستاتیکی فرایند باز و بسته شدن به وسیله بالب انجام میشه ولی در مدل الکترونیکی این فرایند به وسیله ترنسمیتر انجام میشود.
آیا شیر دانفوس نیاز به تنظیم دارد؟
بله، باید سوپرهیت به درستی تنظیم شود تا مبرد بیش از حد تبخیر یا مایع وارد اواپراتور نشود.
محل نصب شیر انبساط کجاست؟
در مسیر ورود مبرد مایع به اواپراتور، بعد از فیلتر درایر.
آیا میتوان شیر را سرویس کرد؟
بله، سوزن و برخی موارد قابل تعویض در همه مدلها قابل تعویض یا تمیزکاریاند.
چطور بفهمیم شیر خراب شده؟
کاهش ظرفیت سرمایشی و نوسان فشار از نشانههای خرابی هستند.
آیا نصب اشتباه روی عملکرد تأثیر دارد؟
بله، در صورت نصب اشتباه سیستم سیستم با مشکل مواجه میشود.
طول عمر شیر انبساط دانفوس چقدر است؟
به صورت دقیق نمیشه مشخص کرد ولی در صورت استفاده صحیح، معمولاً بین ۵ تا ۱۰ سال عمر مفید دارد.
