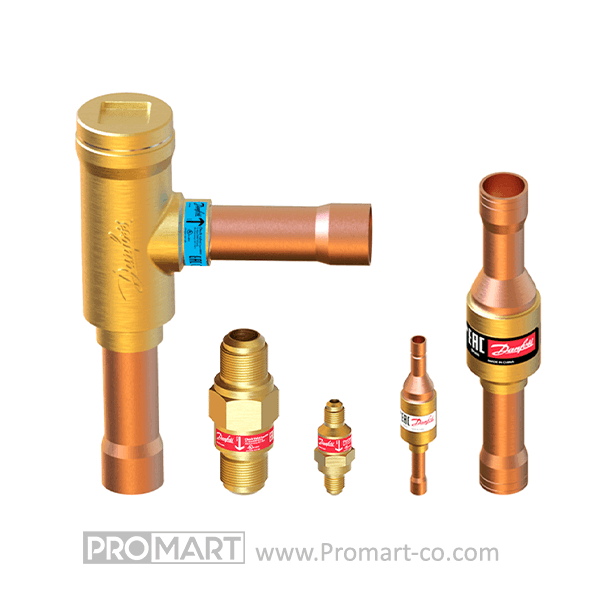

چک ولو دانفوس
چک ولو یکی از انواع شیرآلات است که بهعنوان شیر یکطرفه یا بدون بازگشت دانفوس شناخته میشود و تنها امکان حرکت مبرد در یک جهت را فراهم میکند. در صورت جریان معکوس سیال، این شیر بهطور خودکار بسته میشود تا از بازگشت مبرد جلوگیری کند.
راهنمای خرید چک ولو دانفوس
1. Check Valve چیست؟
چک ولو (Check Valve) یا شیر یکطرفه، قطعهای مکانیکی است که اجازه میدهد سیال (مایع یا گاز) تنها در یک جهت جریان یابد و از بازگشت آن جلوگیری میکند. در سیستمهای تبرید و تهویه مطبوع، این شیرها برای جلوگیری از برگشت مبرد و آسیب به کمپرسور استفاده میشوند.
2. کاربردهای چک ولو دانفوس
- جلوگیری از برگشت مبرد: محافظت از کمپرسور در برابر آسیبهای ناشی از برگشت مبرد.
- حفظ فشار سیستم: جلوگیری از افت فشار در خطوط مایع و گاز.
- افزایش کارایی سیستم: با حفظ جریان یکنواخت و جلوگیری از نوسانات فشار.
- استفاده در خطوط مختلف: قابل استفاده در خطوط مایع، ساکشن و گاز داغ در سیستمهای تبرید.

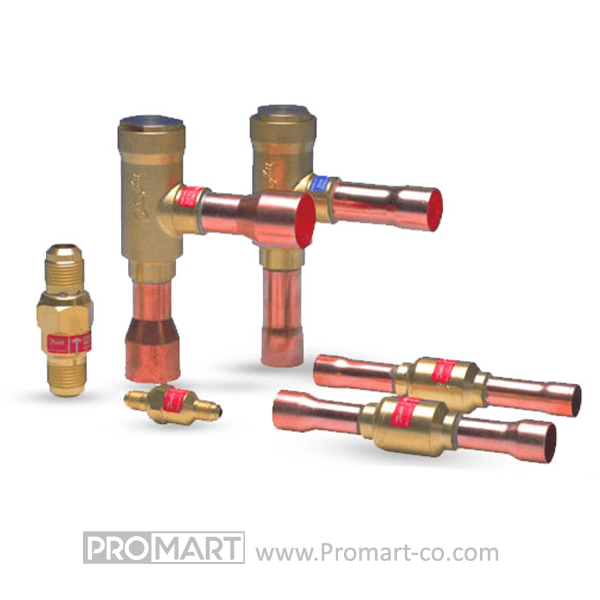

3. انواع چک ولو دانفوس

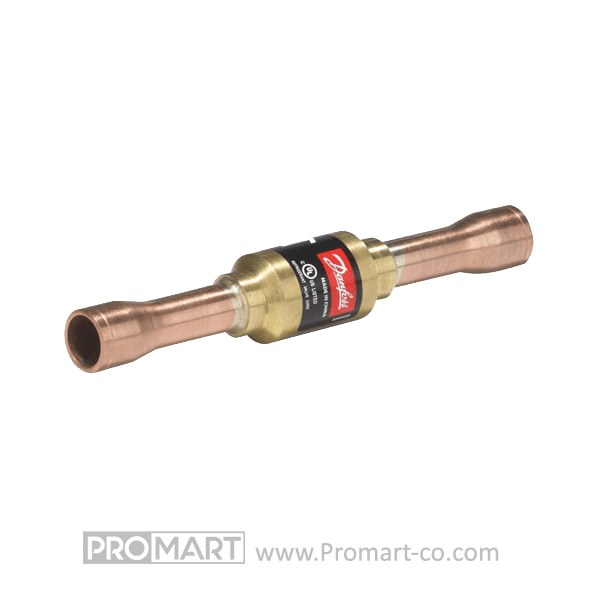

- سری NRV: مناسب برای سیستمهای تبرید با مبردهای فریونی.
- سری NRVA: طراحی شده برای سیستمهای آمونیاکی.
- سری NRVH: برای فشارهای بالا و کاربردهای صنعتی.
- سری SCA: ترکیبی از چک ولو و شیر قطعکننده (Shut-off).
4. جدول مدلهای مختلف چک ولو دانفوس
| مدل | نوع اتصال | سایز (اینچ) | سری | کاربرد |
|---|---|---|---|---|
| NRV 6 | جوشی | 1/4 | NRV | سیستمهای تبرید فریونی |
| NRV 12s | جوشی | 1/2 | NRV | سیستمهای تبرید فریونی |
| NRV 12 | مهرهای | 1/2 | NRV | سیستمهای تبرید فریونی |
| NRVA 15 | جوشی | 5/8 | NRVA | سیستمهای تبرید آمونیاکی |
| NRVH 10 | جوشی | 3/8 | NRVH | سیستمهای فشار بالا |
| SCA 15 | جوشی | 5/8 | SCA | ترکیبی از چک ولو و شیر قطعکننده |
5. معرفی برندهای تولیدکننده چک ولو
- Danfoss: برند دانمارکی با کیفیت بالا و تنوع محصولات.
- Castel: برند ایتالیایی با محصولات متنوع در زمینه تبرید.
- Alco: برند آمریکایی با تمرکز بر سیستمهای تبرید صنعتی.
6. انواع و اجزاء چک ولو دانفوس
- بدنه: از جنس برنج یا فولاد ضدزنگ.
- دیسک یا دیافراگم: برای کنترل جریان سیال.
- فنر: برای باز و بسته شدن دیسک بر اساس فشار سیال.
- اتصالات: جوشی یا مهرهای، بسته به نوع کاربرد.
7. نحوه عملکرد چک ولو دانفوس
چک ولو دانفوس با استفاده از فشار سیال، دیسک داخلی را باز میکند و اجازه عبور سیال را در یک جهت میدهد. در صورت برگشت جریان، دیسک بسته میشود و از عبور سیال جلوگیری میکند.
8. ویژگیها، مزایا و معایب چک ولو دانفوس
ویژگیها:
- طراحی فشرده و مقاوم.
- قابلیت نصب در موقعیتهای مختلف.
- سازگاری با انواع مبردها.
مزایا:
- افزایش عمر مفید کمپرسور.
- کاهش هزینههای نگهداری.
- بهبود کارایی سیستم تبرید.
معایب:
- نیاز به انتخاب صحیح بر اساس فشار و دمای سیستم.
- ممکن است در صورت نصب نادرست، عملکرد مطلوب نداشته باشد.
9. روش پلاکخوانی / نامگذاری چک ولو دانفوس
| بخش کد محصول | توضیح کامل | مثال |
|---|---|---|
| سری محصول | نشاندهنده نوع و کاربرد شیر یکطرفه است. | NRV (شیر یکطرفه برای مبردهای فریونی) |
| سایز اتصال | اندازه اتصال شیر به لولهها به اینچ یا میلیمتر | 6 = 1/4 اینچ، 12 = 1/2 اینچ، 15 = 5/8 اینچ |
| نوع اتصال | نوع روش اتصال شیر به خط لوله را نشان میدهد. | S = جوشی (Solder)، F = مهرهای (Flare) |
| جنس بدنه | جنس بدنه شیر که معمولا برنج یا فولاد ضدزنگ است. | BP = Brass (برنج)، SS = Stainless Steel (فولاد ضدزنگ) |
| فشار کاری | محدوده فشار کاری قابل تحمل شیر یکطرفه است. | 16 = 16 بار، 25 = 25 بار |
| نوع مبرد | نوع مبرد مناسب برای استفاده با این چک ولو. | R134a، R404a، NH3 (آمونیاک) |
مثال پلاک خوانی کد NRV12S-BP-16-R134a:
| بخش کد | توضیح |
|---|---|
| NRV | سری شیر یکطرفه فریونی |
| 12 | سایز اتصال 1/2 اینچ |
| S | نوع اتصال جوشی |
| BP | جنس بدنه برنج |
| 16 | فشار کاری تا 16 بار |
| R134a | سازگار با مبرد R134a |
توضیح کامل بخشها:
- سری محصول:
هر سری برای کاربرد خاصی طراحی شده است. مثلاً NRV برای سیستمهای تبرید فریونی، NRVA برای آمونیاک و NRVH برای کاربردهای فشار بالا. - سایز اتصال:
سایز لولههایی که شیر به آنها متصل میشود را نشان میدهد و باید مطابق سایز لوله سیستم انتخاب شود تا از نشتی جلوگیری شود. - نوع اتصال:
نوع اتصال به سیستم لولهکشی بستگی دارد. اتصال جوشی (S) معمولا برای نصبهای دائمی و اتصالات مهرهای (F) برای موقعیتهایی که نیاز به جداسازی سریع دارند، استفاده میشود. - جنس بدنه:
جنس بدنه شیر روی مقاومت آن در برابر خوردگی و فشار تاثیرگذار است و باید بر اساس نوع سیال و محیط انتخاب شود. - فشار کاری:
هر چک ولو محدوده فشار خاصی را تحمل میکند که باید با فشار سیستم مطابقت داشته باشد تا عملکرد صحیح داشته باشد. - نوع مبرد:
بعضی چک ولوها مخصوص مبردهای خاصی طراحی شدهاند و سازگاری آنها با مبرد اهمیت زیادی دارد.
10. راهنمای انتخاب چک ولو دانفوس
برای انتخاب مناسب چک ولو دانفوس، موارد زیر را در نظر بگیرید:
- نوع مبرد: فریونی یا آمونیاکی.
- فشار کاری سیستم: انتخاب سری مناسب بر اساس فشار.
- نوع اتصال: جوشی یا مهرهای.
- سایز لوله: مطابقت سایز چک ولو با لولههای سیستم.
11. روشهای نصب و راهاندازی چک ولو دانفوس
- جهت جریان: مطابقت جهت نصب با فلش روی بدنه چک ولو.
- تمیزی لولهها: اطمینان از تمیز بودن لولهها قبل از نصب.
- استفاده از ابزار مناسب: برای جلوگیری از آسیب به بدنه چک ولو.
12. گارانتی و خدمات پس از فروش چک ولو دانفوس
چک ولوهای دانفوس دارای گارانتی محدود هستند که شرایط آن بسته به نمایندگی فروش متفاوت است. برای اطلاعات دقیقتر، به نمایندگیهای معتبر مراجعه کنید.
13. نمایندگی چک ولو دانفوس در ایران
شرکت پرومارت به عنوان توزیعکننده رسمی محصولات دانفوس در ایران، انواع چک ولوهای این برند را با ضمانت اصالت و خدمات پس از فروش ارائه میدهد. برای مشاهده محصولات و دریافت مشاوره تخصصی، به وبسایت پرومارت مراجعه کنید.
14. قیمت چک ولو دانفوس
قیمت چک ولوهای دانفوس بسته به مدل، سایز و نوع اتصال متفاوت است. برای اطلاع از قیمتهای بهروز و دریافت مشاوره خرید، میتوانید به فروشگاههای معتبر مراجعه کنید.
15. روشهای عیبیابی، نگهداری و تعمیر چک ولو دانفوس
- بررسی عملکرد: اطمینان از باز و بسته شدن صحیح دیسک داخلی.
- نشتیابی: بررسی وجود نشتی در اتصالات و بدنه چک ولو.
- تمیزکاری: پاکسازی دورهای برای جلوگیری از تجمع ذرات.
16. سوالات متداول چک ولو دانفوس
سوال: آیا میتوان چک ولو دانفوس را در هر موقعیتی نصب کرد؟
پاسخ: بله، اما توصیه میشود جهت جریان مطابق با فلش روی بدنه چک ولو باشد و از نصب در موقعیتهایی که ممکن است آلودگی یا ذرات وارد شیر شوند، خودداری شود.
سوال: چه زمانی باید چک ولو را تعویض کرد؟
پاسخ: در صورت کاهش عملکرد، نشتی یا عدم باز و بسته شدن صحیح، باید چک ولو بررسی و در صورت نیاز تعویض شود.
