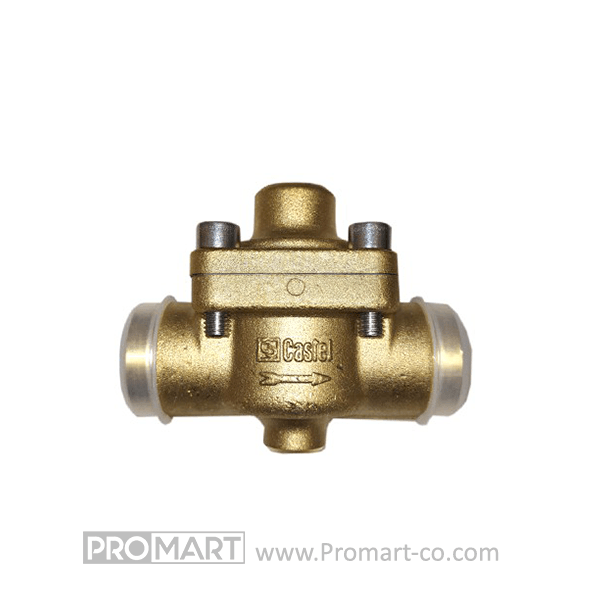

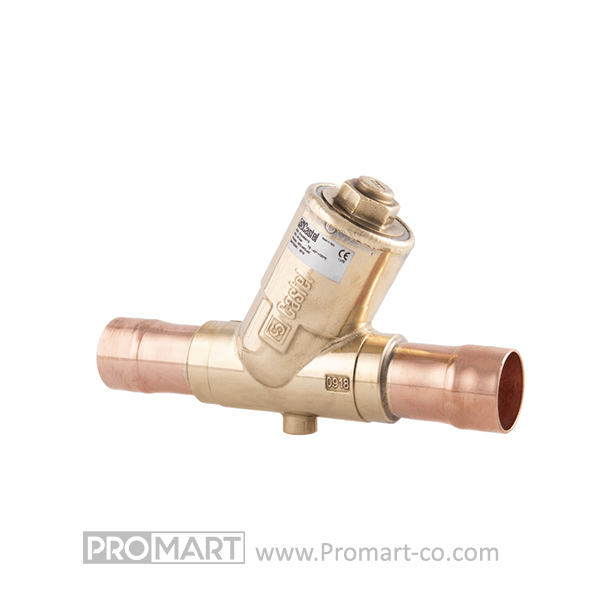

چک ولو کستل
چک ولو کستل نوعی شیر یکطرفه است که با استفاده از اختلاف فشار، تنها اجازه عبور مبرد در یک جهت را میدهد و در صورت برگشت جریان، بسته میشود. این شیر نقش مهمی در جلوگیری از بازگشت مبرد به کمپرسور دارد و از اجزای کلیدی در سیستمهای تبرید محسوب میشود.
راهنمای خرید چک ولو کستل
1. Check Valve چیست؟
چک ولو یا شیر یکطرفه، قطعهای است که اجازه میدهد سیال تنها در یک جهت جریان یابد و از بازگشت آن جلوگیری میکند. در سیستمهای تبرید و تهویه مطبوع، این شیرها برای جلوگیری از بازگشت مبرد به کمپرسور یا سایر بخشهای حساس استفاده میشوند.
2. کاربردهای چک ولو کستل
- سیستمهای تبرید تجاری و صنعتی: برای جلوگیری از بازگشت مبرد به کمپرسور.
- سیستمهای تهویه مطبوع: حفظ جریان یکطرفه مبرد در مدار.
- پمپهای حرارتی: جلوگیری از جریان معکوس در حالتهای مختلف عملکرد.
- سیستمهای چندگانه: جلوگیری از تداخل جریان بین مدارهای مختلف.

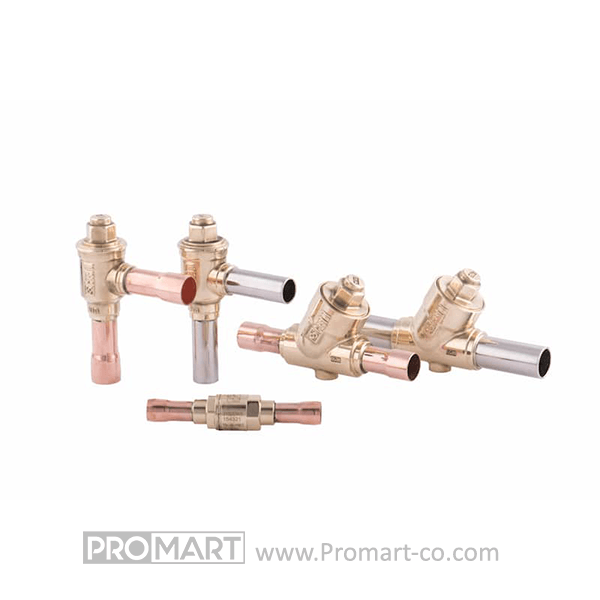

3. انواع چک ولو کستل
شرکت کستل انواع مختلفی از چک ولوها را تولید میکند:
- چک ولوهای هرمتیک (Hermetic): دارای بدنهای کاملاً بسته و غیرقابل باز شدن.
- چک ولوهای قابل باز شدن (Detachable): امکان باز کردن و سرویسدهی داخلی.
- چک ولوهای کلاسیک (Classic): طراحی سنتی با عملکرد مطمئن.
- چک ولوهای پلیهدرا (Polyhedra): طراحی مدرن با ویژگیهای بهبود یافته.
4. جدول مدلهای مختلف چک ولو کستل
| مدل | نوع اتصال | سایز (اینچ) | فشار کاری (bar) | دمای کاری (°C) |
|---|---|---|---|---|
| 3112/5 | SAE | 5/8 | 45 | -40 تا +150 |
| 3122/9 | ODF | 1-1/8 | 45 | -40 تا +150 |
| 3132/7 | ODF | 7/8 | 45 | -40 تا +150 |
| 3142/21 | ODF | 2-5/8 | 45 | -40 تا +150 |
| 3145W/17 | ODF | 2-1/8 | 45 | -40 تا +150 |
5. معرفی برندهای تولیدکننده چک ولو
- Castel (ایتالیا): یکی از برندهای معتبر با محصولات با کیفیت و متنوع.
- Danfoss (دانمارک): تولیدکننده معروف در زمینه تجهیزات تبرید.
6. انواع و اجزاء چک ولو کستل
- بدنه: از جنس برنج یا فولاد ضدزنگ.
- فنر: از جنس فولاد ضدزنگ برای مقاومت در برابر خوردگی.
- دیسک یا سوپاپ: برای کنترل جریان سیال.
- واشرها: از جنس PTFE یا NBR برای آببندی مناسب.
7. نحوه عملکرد چک ولو کستل
چک ولو کستل به گونهای طراحی شده است که تنها اجازه میدهد سیال در یک جهت جریان یابد. با افزایش فشار در سمت ورودی، فنر فشرده شده و دیسک باز میشود، اما در صورت کاهش فشار یا بازگشت جریان، فنر دیسک را به محل خود بازمیگرداند و از بازگشت سیال جلوگیری میکند.
8. ویژگیها، مزایا و معایب چک ولو کستل
ویژگیها:
- طراحی مقاوم و با دوام.
- سازگاری با مبردهای مختلف.
- نصب آسان و سریع.
مزایا:
- جلوگیری از بازگشت سیال و آسیب به تجهیزات.
- کاهش نیاز به تعمیرات و نگهداری.
معایب:
- در صورت نصب نادرست، ممکن است عملکرد صحیح نداشته باشد.
- نیاز به انتخاب مدل مناسب بر اساس شرایط کاری.
9. روش پلاکخوانی / نامگذاری چک ولو کستل
| بخش کد | معنی | توضیحات |
|---|---|---|
| 31 | سری محصول | نشاندهنده اینکه این محصول از خانواده چک ولوها است (سری 31 مخصوص چک ولوها میباشد) |
| 12 / 22 / 32 / 42 / 45 | نوع طراحی داخلی و کلاس سایز | اعداد دوم معمولاً نشاندهنده نوع طراحی داخلی، جریان قابل تحمل، مدل کلاسیک یا بهبود یافته و تفاوتهای ظاهری در بدنه هستند |
| /5 /9 /7 /17 /21 | سایز اتصال (بر حسب اینچ) | سایز اتصالات ورودی و خروجی شیر، مثلاً /5 یعنی 5/8 اینچ، /9 یعنی 1-1/8 اینچ، /21 یعنی 2-5/8 اینچ و غیره |
| W | بدنه بهینهشده | وجود حرف W در مدل مثل 3145W نشانه طراحی ویژه بدنه برای جریان بهتر یا فضای نصب محدود است |
| S | نوع اتصال SAE | حرف S در انتهای کد نشانهی اتصال پیچی SAE است (در غیر این صورت معمولاً ODF یا جوشی است) |
نکات مهم در هنگام کدخوانی
- کدهای ابتدایی نشاندهنده نوع شیر هستند؛ مثلاً سری 31 همیشه چک ولو است.
- اعداد میانی (12، 22، 45 و…) نشاندهنده نوع طراحی و ویژگیهای مکانیکی هستند.
- اعداد بعد از اسلش (/) همیشه سایز اتصال به اینچ هستند.
- وجود حروف خاص مانند W یا S ویژگیهای فیزیکی خاصی مثل اتصال پیچی یا طراحی فشرده را مشخص میکنند.
10. راهنمای انتخاب چک ولو کستل
- نوع مبرد: اطمینان حاصل کنید که چک ولو با مبرد مورد استفاده سازگار است.
- فشار و دمای کاری: بررسی کنید که چک ولو قادر به تحمل شرایط کاری سیستم باشد.
- نوع اتصال: انتخاب بین اتصال جوشی (ODF) یا پیچی (SAE) بر اساس نیاز سیستم.
- سایز: انتخاب سایز مناسب برای جریان مطلوب سیال.
11. روشهای نصب و راهاندازی چک ولو کستل
- جهت نصب: مطابق با فلش روی بدنه چک ولو.
- موقعیت نصب: در خط مایع یا خط مکش، بسته به طراحی سیستم.
- نکات نصب:
- اطمینان از تمیزی لولهها قبل از نصب.
- استفاده از لحیم با نقطه ذوب پایین برای اتصالات جوشی.
- جلوگیری از تماس مستقیم شعله با بدنه چک ولو.
12. گارانتی و خدمات پس از فروش چک ولو کستل
محصولات کستل دارای گارانتی معتبر از سوی نمایندگیهای رسمی هستند. برای بهرهمندی از خدمات پس از فروش، خرید از توزیعکنندگان معتبر توصیه میشود.پرومارت گارانتی اصالت کالا های کستل را میدهد.
13. نمایندگی کستل در ایران
شرکت پرومارت به عنوان توزیعکننده رسمی محصولات کستل در ایران فعالیت میکند. با ارائه محصولات اصلی و خدمات پشتیبانی، پرومارت گزینهای مطمئن برای تهیه چک ولوهای کستل محسوب میشود.
14. قیمت چک ولو کستل
قیمت چک ولوهای کستل بسته به مدل، سایز و نوع اتصال متفاوت است. برای اطلاع از قیمتهای بهروز و دریافت مشاوره تخصصی، میتوانید به فروشگاههای معتبر مراجعه کنید.
15. کاتالوگ چک ولو کستل
16. روشهای عیبیابی، نگهداری و تعمیر چک ولو کستل
- بررسی عملکرد: اطمینان از باز و بسته شدن صحیح چک ولو.
- نشتی: بررسی وجود نشتی در اتصالات و بدنه.
- سرویس دورهای: تمیز کردن و بررسی اجزاء داخلی در فواصل زمانی مشخص.
17. مواد مصرفی / محصولات سازگار با چک ولو کستل
چک ولوهای کستل با مبردهای مختلفی مانند R134a، R404A، R407C، R410A، R507 و R22 سازگار هستند. همچنین، استفاده از روغنهای مناسب و فیلترهای استاندارد برای عملکرد بهینه توصیه میشود.
18. سوالات متداول چک ولو کستل
سؤال: آیا میتوان چک ولو را در هر موقعیتی نصب کرد؟
پاسخ: بسته به مدل چک ولو، موقعیت نصب ممکن است محدودیتهایی داشته باشد. برای مثال، برخی مدلها باید با محور افقی و در جهت خاصی نصب شوند.
سؤال: آیا چک ولوهای کستل قابل سرویس هستند؟
پاسخ: برخی مدلهای چک ولو کستل قابلیت باز شدن و سرویسدهی دارند، در حالی که مدلهای هرمتیک
