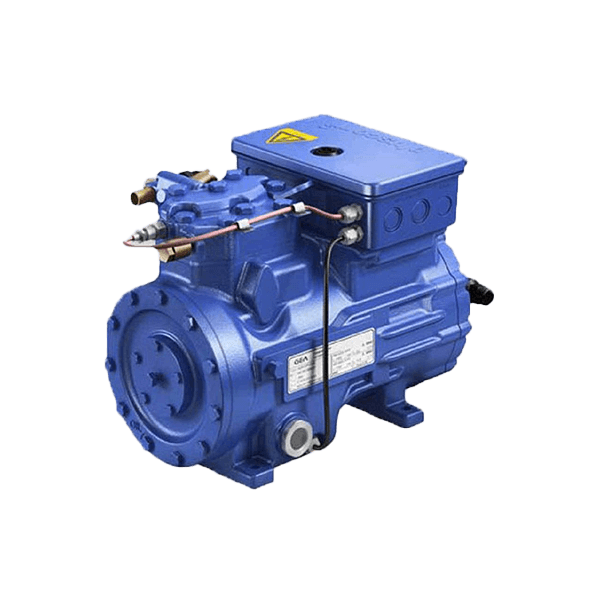

کمپرسور پیستونی بوک
کمپرسور پیستونی بوک یکی از پرکاربردترین کمپرسورهای برودتی در صنایع مختلف است.
این کمپرسور با طراحی بادوام و راندمان بالا، مناسب سیستمهای تبرید متوسط و پایین است.
مدلهای مختلف آن با ظرفیتها و مبردهای گوناگون سازگار بوده و در سردخانهها، چیلرها و تونل انجماد استفاده میشود.
راهنمای خرید کمپرسور پیستونی بوک
1- کمپرسور پیستونی BOCK

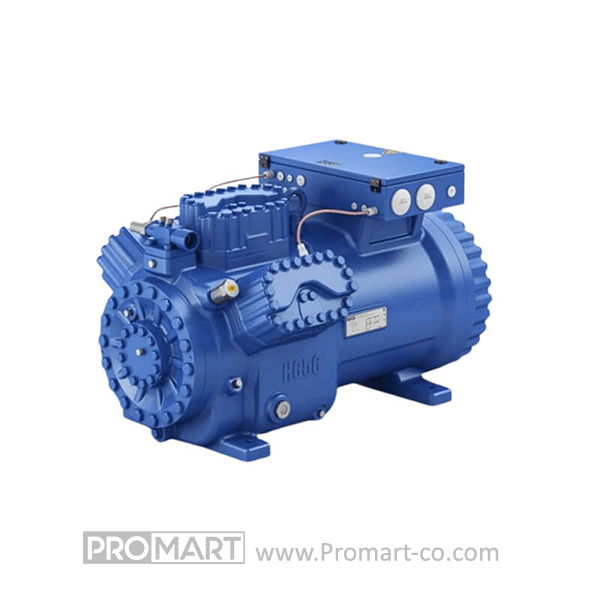

کمپرسور پیستونی بوک (BOCK Piston Compressor) یکی از انواع کمپرسورهای رفت و برگشتی است که برای سیستمهای تبرید و تهویه مطبوع صنعتی و تجاری مورد استفاده قرار میگیرد. این کمپرسورها با بهرهگیری از تکنولوژی دقیق آلمانی، عملکردی قابل اطمینان و دوام بالا در شرایط کاری سخت ارائه میدهند. برند بوک زیرمجموعه شرکت GEA آلمان بوده و یکی از معتبرترین تولیدکنندگان کمپرسور در سطح جهان است.
2- کاربردهای کمپرسور پیستونی BOCK
کمپرسورهای پیستونی بوک در صنایع مختلف کاربرد دارند، از جمله:
- سردخانههای نگهداری مواد غذایی (میوه، گوشت، لبنیات و غیره)
- صنایع داروسازی و بهداشتی
- سیستمهای تهویه مطبوع بزرگ (HVAC)
- تجهیزات خنککننده در سوپرمارکتها و فروشگاههای زنجیرهای
- واحدهای یخسازی و کارخانههای فرآوری مواد غذایی
3- انواع کمپرسور پیستونی BOCK
کمپرسورهای پیستونی بوک در تیپها و مدلهای مختلف تولید میشوند. به طور کلی به دو دسته زیر تقسیم میشوند:
- یک مرحلهای (Single Stage): مناسب برای دماهای معمول تا پایین.
- دو مرحلهای (Two Stage): مناسب برای شرایطی که نیاز به دمای بسیار پایین است (تا منفی 50 درجه).
همچنین این کمپرسورها با ظرفیتهای مختلف (از حدود 1 اسب تا بیش از 50 اسب بخار) برای نیازهای متنوع طراحی شدهاند.
4- جدول مدلهای مختلف کمپرسور پیستونی BOCK
| مدل | ظرفیت (اسب بخار) | نوع گاز مبرد | ولتاژ | کاربرد |
|---|---|---|---|---|
| HGX22e | 3.5 اسب | R134a / R404A | 380 ولت سه فاز | سردخانه کوچک |
| HGX34e | 7.5 اسب | R404A / R407C | 380 ولت سه فاز | سردخانه متوسط |
| HGX44e | 10-15 اسب | R407F / R507 | سه فاز | فروشگاه زنجیرهای |
| HGX56e | 20+ اسب | R134a / R404A | سه فاز | صنایع غذایی |
| AMMONIA Series | متغیر | NH3 | سه فاز | صنایع صنعتی بزرگ |
5- معرفی برندهای تولیدکننده کمپرسور پیستونی
برندهای مطرح در زمینه تولید کمپرسور پیستونی عبارتند از:
- BOCK (بوک): ساخت آلمان، کیفیت بالا، عمر طولانی، طراحی دقیق.
- BITZER (بیتزر): رقیب مستقیم بوک، پرمصرف در ایران، مناسب برای سردخانههای بزرگ.
- COPELAND (کوپلند): بیشتر در نسخههای اسکرال معروف است ولی مدلهای پیستونی نیز دارد.
- DANFOSS (دنفوس): تولید کمپرسورهای کوچک و متوسط.
- REFCOMP (رفکامپ): برند ایتالیایی با کیفیت مناسب و قیمت رقابتی.
در مقایسه، کمپرسورهای BOCK و BITZER از نظر دوام، عملکرد و کیفیت ساخت در یک سطح بالا قرار دارند.
6- انواع و اجزای کمپرسور BOCK
اجزای اصلی کمپرسورهای پیستونی بوک عبارتند از:
- پیستون و سیلندر
- میللنگ
- شیرهای ورودی و خروجی
- موتور الکتریکی
- روغنکاری داخلی
- کنترلرهای ایمنی فشار و دما
انواع کمپرسور بر اساس تعداد سیلندر: 2 سیلندر، 4 سیلندر، 6 سیلندر و 8 سیلندر.

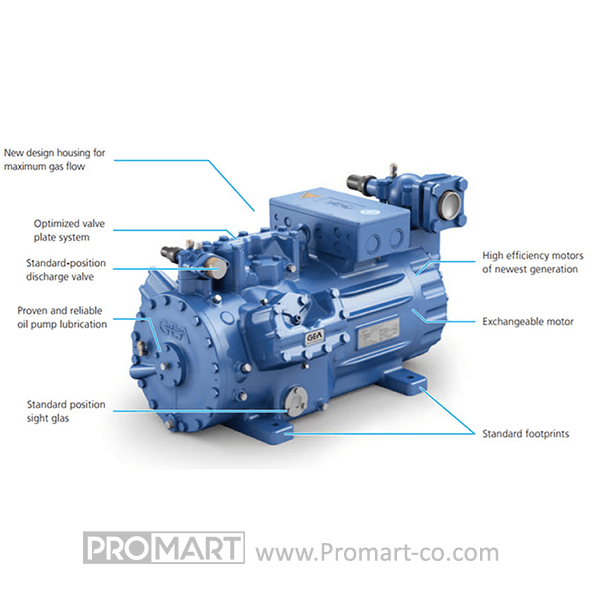

معرفی اجزای کمپرسور (مطابق تصویر)
- New design housing for maximum gas flow
بدنه طراحیشده جدید برای بیشینه جریان گاز
→ طراحی بهینه بدنه کمپرسور موجب افزایش راندمان و کاهش مقاومت جریان گاز در سیستم میشود. - Optimized valve plate system
سیستم صفحه سوپاپ بهینهسازیشده
→ این بخش باعث عملکرد بهتر در باز و بسته شدن سوپاپها و افزایش بازده حجمی کمپرسور میشود. - Standard-position discharge valve
موقعیت استاندارد سوپاپ تخلیه
→ تخلیه گاز مبرد فشردهشده از این بخش انجام میشود. - Proven and reliable oil pump lubrication
سیستم روانکاری پمپ روغن قابل اطمینان و اثباتشده
→ تضمینکننده گردش دائم روغن برای کاهش اصطکاک و افزایش عمر کمپرسور. - Standard position sight glass
موقعیت استاندارد شیشه دید روغن
→ جهت مشاهده سطح روغن کمپرسور و کنترل وضعیت روانکاری. - High efficiency motors of newest generation
موتورهای نسل جدید با راندمان بالا
→ استفاده از تکنولوژیهای بهروز برای کاهش مصرف انرژی و عملکرد بهتر. - Exchangeable motor
موتور قابل تعویض
→ در صورت بروز مشکل یا نیاز به ارتقاء، امکان تعویض موتور وجود دارد. - Standard footprints
پایههای نصب استاندارد
→ نصب آسان روی پایهها و شاسیهای موجود در تأسیسات صنعتی بدون نیاز به تغییرات اضافی.
7- نحوه عملکرد کمپرسور پیستونی
عملکرد این کمپرسورها مشابه موتورهای احتراقی رفت و برگشتی است:
- مکش گاز کمفشار به داخل سیلندر
- فشردهسازی گاز توسط حرکت پیستون
- خروج گاز با فشار بالا به سمت کندانسور
این سیکل به صورت مداوم انجام میشود تا سرمایش مطلوب حاصل گردد.
8- ویژگیها، مزایا و معایب کمپرسور پیستونی BOCK
مزایا:
- کیفیت ساخت آلمانی
- قطعات یدکی در دسترس در ایران
- دوام بالا در شرایط سخت
- راندمان انرژی مناسب
معایب:
- صدای نسبی بالا نسبت به اسکرال
- وزن زیاد در ظرفیتهای بالا
- نیاز به فضای کافی برای نصب
9- روش پلاکخوانی کمپرسور پیستونی BOCK
پلاک کمپرسور شامل اطلاعات مهمی مانند مدل، سریال، نوع گاز، ظرفیت و ولتاژ است.
جدول کدخوانی مدل:
| بخش | توضیح |
|---|---|
| HG | نوع کمپرسور (پیستونی) |
| X | سری کمپرسور (X = نسل جدید، G = استاندارد) |
| 34 | حجم جابجایی تقریبی (مثلاً 34 m³/h) |
| e | موتور با راندمان بالا |
| 4 | تعداد سیلندر |
| S | نوع خنککاری یا طراحی ویژه (در صورت وجود) |
مثال: مدل HGX34e/4 S → کمپرسور پیستونی نسل جدید با حجم 34 مترمکعب در ساعت، 4 سیلندر، خنککاری ویژه.
10- راهنمای انتخاب کمپرسور BOCK
برای انتخاب مناسب کمپرسور باید به موارد زیر توجه کنید:
- ظرفیت برودتی مورد نیاز
- نوع مبرد مورد استفاده (R404A، R134a و…)
- ولتاژ و نوع برق
- نوع کاربرد (سردخانه، فروشگاه، تهویه)
- فضای فیزیکی موجود برای نصب
11- روشهای نصب و راهاندازی
- نصب روی شاسی مستحکم با لرزهگیر
- تراز دقیق کمپرسور
- اتصال لولههای مکش و دهش با جوش مناسب
- بررسی روغن و گاز پیش از راهاندازی
- استفاده از کنترلکننده فشار و محافظ حرارتی
12- گارانتی و خدمات پس از فروش
کمپرسورهای بوک اصل معمولاً دارای گارانتی اصالت کالا هستند. خدمات پس از فروش از طریق شرکتهای واردکننده و فروشندگان مجاز انجام میشود. در صورت خرید از فروشنده معتبر، خدمات فنی و تامین قطعه به راحتی قابل پیگیری است.
13- نمایندگی کمپرسور BOCK در ایران
شرکت پرومارت بهعنوان توزیعکننده تخصصی تجهیزات برودتی و کمپرسورهای اصلی، انواع کمپرسور پیستونی بوک را به صورت مستقیم و با تضمین اصالت کالا ارائه میدهد. این شرکت نماینده رسمی نیست، اما تأمینکننده اصلی از منابع معتبر داخلی است.
14- قیمت کمپرسور پیستونی BOCK
قیمت کمپرسورهای بوک به فاکتورهایی مانند مدل، ظرفیت، نوسانات ارزی و نوع مبرد بستگی دارد. به همین دلیل، برای دریافت قیمت روز، توصیه میشود با مشاوران فروش شرکتهایی مانند پرومارت تماس بگیرید تا ضمن دریافت مشاوره رایگان، قیمت دقیق و شرایط تحویل را نیز بررسی کنید.
15- کاتالوگ کمپرسور BOCK
16- روشهای عیبیابی، نگهداری و تعمیر
- بررسی سطح و کیفیت روغن
- گوش دادن به صداهای غیرعادی (نشانگر خرابی یاتاقان)
- کنترل فشار مکش و دهش
- تمیز نگهداشتن فیلترهای گاز
- بازبینی اتصالات برقی و مکانیکی
- استفاده از سرویسهای دورهای
17- سوالات متداول
آیا کمپرسورهای بوک برای گاز R404A مناسب هستند؟
بله، بیشتر مدلهای کمپرسور بوک با R404A سازگاری کامل دارند.
چه تفاوتی بین مدلهای HG34 و HG44 وجود دارد؟
تفاوت اصلی در ظرفیت جابجایی و تعداد سیلندر است. HG44 برای بارهای سنگینتر طراحی شده است.
آیا امکان تعویض روغن در کمپرسورهای بوک وجود دارد؟
بله، با استفاده از روغنهای توصیهشده توسط سازنده این کار باید انجام شود.
