ترانسمیتر ها
ترانسمیتر ها از مهمترین تجهیزات اندازهگیری در سیستمهای تهویه، ساختمان هوشمند و صنایع مختلف هستند و وظیفه آنها تبدیل دقیق پارامترهایی مانند فشار، دما، رطوبت یا کیفیت هوا به سیگنال قابلپردازش است. این ابزارها با افزایش دقت کنترل و کاهش خطا، نقش کلیدی در بهینهسازی مصرف انرژی ایفا میکنند. پرومارت نیز انواع ترانسمیترهای اصل و باکیفیت را بهعنوان توزیعکننده تجهیزات اصلی عرضه میکند.
ترانسمیترها-راهنمای خرید و قیمت
ترانسمیترها (Transmitters)
ترانسمیترها تجهیزاتی الکترونیکی هستند که یک کمیت فیزیکی مانند فشار، دما، رطوبت یا کیفیت هوا را اندازهگیری کرده و آن را به سیگنال استاندارد الکتریکی (معمولاً 0–10V یا 4–20mA) تبدیل میکنند. این تجهیزات نقش اساسی در کنترل هوشمند سیستمهای HVAC، تأسیسات صنعتی و اتوماسیون ساختمان دارند.
کاربردهای ترانسمیترها
ترانسمیترها در طیف گستردهای از صنایع و پروژهها استفاده میشوند، از جمله:
- سیستمهای تهویه مطبوع و کنترل هوای ساختمان.
- پایش کیفیت و فشار هوا در اتاقهای تمیز و بیمارستانها.
- کنترل فرآیندهای صنعتی و خطوط تولید.
- مانیتورینگ هوشمند انرژی و BMS.
- سیستمهای حفاظت، ایمنی و آتشنشانی.
انواع ترانسمیترها
بر اساس کمیتی که اندازهگیری میکنند، ترانسمیترها به سه دسته کلی تقسیم میشوند:

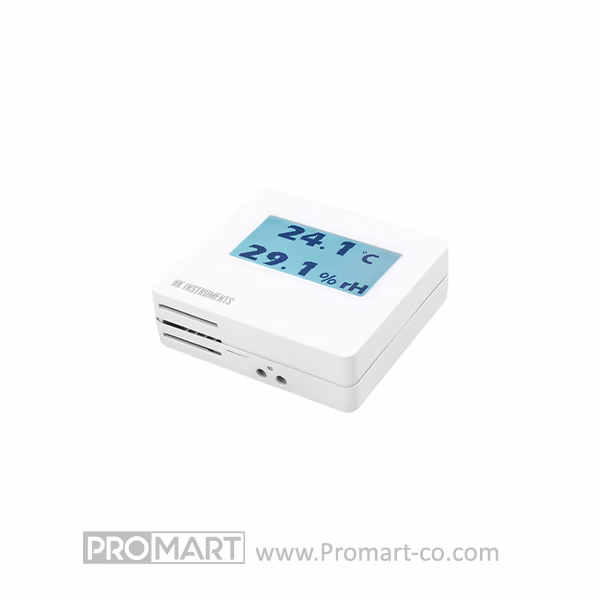

1) ترانسمیتر دما و رطوبت
برای اندازهگیری دقیق دما و درصد رطوبت نسبی محیط.
مناسب برای HVAC، اتاق سرور، داروسازی و آزمایشگاه.

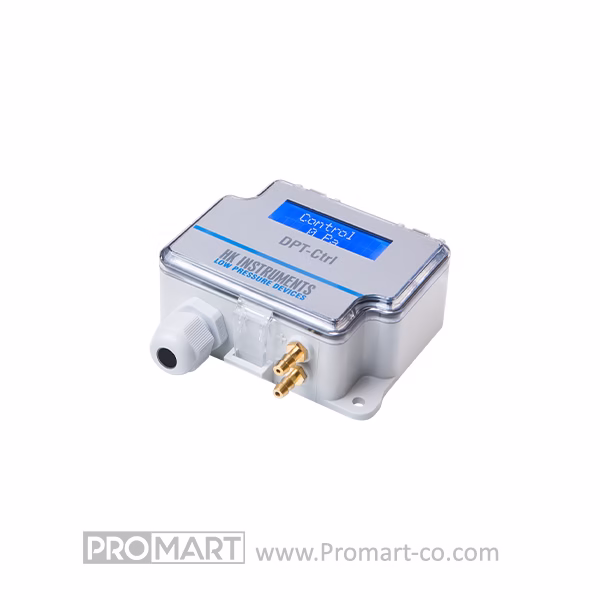

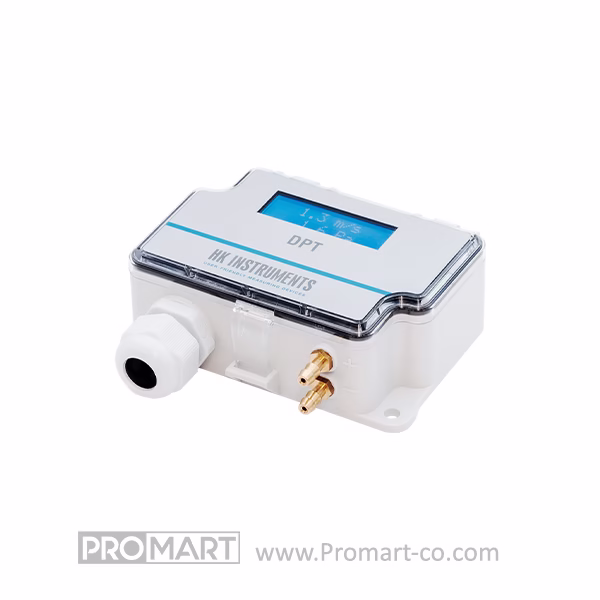

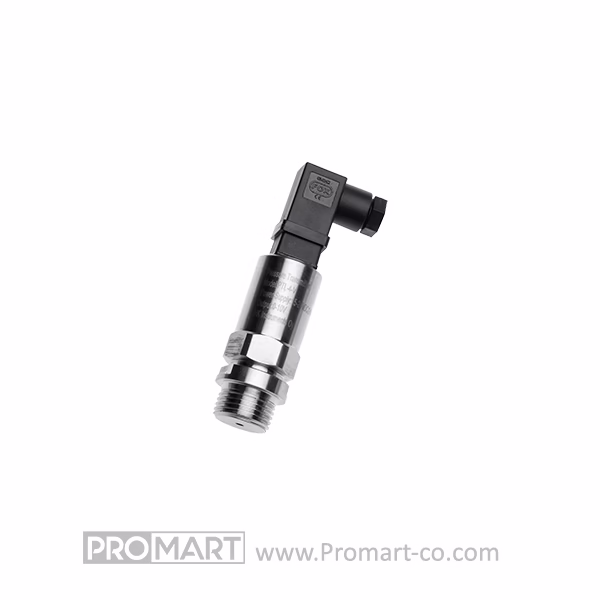

2) ترانسمیتر فشار
برای اندازهگیری فشار استاتیک هوا یا فشار تفاضلی در کانالها و فیلترها.
مورد استفاده در چیلرها، هواسازها و کنترل هوای بیمارستانی.

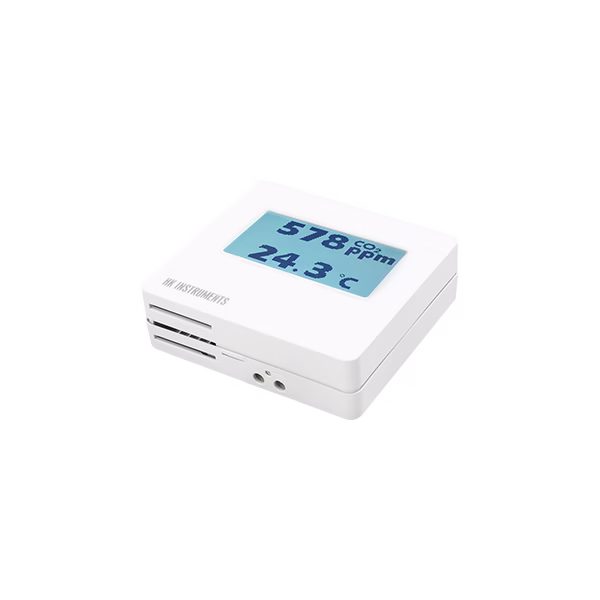

3) ترانسمیتر کیفیت هوا
اندازهگیری CO₂، VOC و آلودگیهای محیطی.
مناسب برای ساختمانهای هوشمند و پروژههای بهینهسازی انرژی.
جدول مدلهای مختلف ترانسمیترها
| نوع ترانسمیتر | نمونه مدل | پارامتر اندازهگیری | رنج اندازهگیری | خروجی استاندارد |
|---|---|---|---|---|
| دما و رطوبت | HTR-100 | دما + رطوبت | 0–50°C / 0–95%RH | 0–10V / 4–20mA |
| فشار | DPT-250 | فشار تفاضلی | 0–250 Pa | 0–10V / 4–20mA |
| کیفیت هوا (CO₂) | CMT-CO₂ | CO₂ + دما | 0–2000 ppm | 0–10V / Modbus RTU |
| کیفیت هوا (VOC) | VTR-MOD | VOC + کیفیت کلی هوا | مقیاس VOC | Modbus RTU |
معرفی برندهای تولیدکننده ترانسمیترها
در بازار ایران برندهای مختلفی وجود دارد، اما HK Instruments یکی از معتبرترین و دقیقترین تولیدکنندگان جهانی است:
HK Instruments (فنلاند)
- تخصصی در تولید ترانسمیترهای فشار، دما، رطوبت و کیفیت هوا.
- دقت بالا و عمر طولانی.
- خروجیهای سازگار با BMS.
مقایسه کلی
| برند | کیفیت ساخت | دقت | طول عمر | قیمت |
|---|---|---|---|---|
| HK Instruments | بسیار بالا | بسیار بالا | بالا | متوسط به بالا |
اجزای ترانسمیترها
ترانسمیترها معمولاً از این اجزا تشکیل شدهاند:
- سنسور (Sensor): تبدیل کمیت فیزیکی به سیگنال اولیه.
- مبدل (Converter): تبدیل سیگنال سنسور به ولتاژ یا جریان استاندارد.
- برد کنترل داخلی: پردازش و فیلترکردن داده.
- خروجی (Output): 4–20mA، 0–10V یا Modbus.
- محفظه (Housing): مقاوم در برابر ضربه و تغییرات دمایی.
نحوه عملکرد ترانسمیترها
عملکرد ترانسمیتر بر پایه سه مرحله است:
- اندازهگیری کمیت فیزیکی توسط سنسور.
- پردازش سیگنال و حذف نویز.
- ارسال خروجی استاندارد برای کنترلر یا سیستم مانیتورینگ.
ویژگیهای ترانسمیترها
مزایا
- دقت بالا در اندازهگیری.
- خروجی استاندارد قابل اتصال به BMS.
- نصب ساده و نیاز به نگهداری کم.
- قابلیت استفاده در پروژههای حساس مانند اتاق تمیز.
معایب
- مدلهای با دقت بالا معمولاً قیمت بیشتری دارند.
- ممکن است در محیطهای بسیار آلوده نیاز به کالیبراسیون دورهای باشد.
روش پلاکخوانی ترانسمیترها
جدول کدخوانی نمونه برای مدلهای HK Instruments
| بخش کد | توضیح | نمونه |
|---|---|---|
| DPT | نوع دستگاه (Differential Pressure Transmitter) | DPT |
| 250 | رنج اندازهگیری | 250 Pa |
| R | نوع خروجی (Relay/Voltage/Current) | R |
| MOD | پشتیبانی از Modbus | DPT-250-MOD |
راهنمای انتخاب ترانسمیتر
برای انتخاب صحیح، موارد زیر را بررسی کنید:
- نوع پارامتر مورد نیاز: دما، رطوبت، فشار یا CO₂.
- محدوده اندازهگیری.
- نوع خروجی (0–10V یا 4–20mA).
- دقت مورد انتظار.
- محل نصب (Indoor یا کانالی).
- سازگاری با سیستم هوشمند ساختمان.
روشهای نصب و راهاندازی
- نصب در محل مناسب، دور از لرزش و حرارت مستقیم.
- اتصال سیمها مطابق دفترچه فنی.
- کالیبراسیون اولیه در صورت نیاز.
- بررسی خروجی با کنترلر پس از نصب.
گارانتی و خدمات پس از فروش
ترانسمیتر های باکیفیت مانند HK Instruments معمولاً دارای گارانتی اصالت کالا و پشتیبانی فنی مستمر هستند. نگهداری آنها ساده بوده و تنها نیاز به بازبینی دورهای دارند.
نمایندگی ترانسمیترها در ایران
پرومارت نماینده رسمی نیست، اما بهعنوان توزیعکننده معتبر تجهیزات اصلی، انواع ترانسمیترهای اورجینال HK Instruments را با ضمانت اصالت کالا و قیمت مناسب عرضه میکند.
قیمت ترانسمیترها
قیمت ترانسمیترها بر اساس:
- نوع مدل،
- رنج اندازهگیری،
- دقت سنسور،
- نوع خروجی
متفاوت است.
کاتالوگ ترانسمیترها
کاتالوگ انواع ترانسمیتر HK Instruments
روشهای عیبیابی، نگهداری و تعمیر ترانسمیترها
- بررسی اتصال سیمها در صورت خطای خروجی.
- تمیزکردن سنسور در محیطهای آلوده.
- کالیبراسیون دورهای برای دقت بیشتر.
- بررسی ولتاژ ورودی و سازگاری با کنترلر.
سوالات متداول ترانسمیترها
کاربرد ترانسمیتر چیست؟
برای کنترل و مانیتورینگ سیستمهای HVAC، صنعتی و ساختمان هوشمند استفاده میشود.
ترانسمیتر فشار چه کاری انجام میدهد؟
فشار یا اختلاف فشار هوا را اندازهگیری و به خروجی الکتریکی تبدیل میکند.
آیا ترانسمیترها نیاز به کالیبراسیون دارند؟
بسته به شرایط محیط، معمولاً سالانه کالیبره میشوند.
ترانسمیتر دما و رطوبت کجا استفاده میشود؟
در اتاق سرور، آزمایشگاهها، اتاق تمیز و سیستمهای تهویه.
عمر مفید ترانسمیتر چقدر است؟
معمولاً بین 5 تا 10 سال بسته به کیفیت برند.
آیا ترانسمیتر در محیطهای آلوده کار میکند؟
بله، اما سنسور باید دورهای تمیز یا کالیبره شود.
ترانسمیتر فشار برای آب کاربرد دارد؟
مدلهای HVAC مخصوص اندازهگیری فشار هوا هستند، نه آب.
از کجا ترانسمیتر اصل بخریم؟
فروشگاه پرومارت توزیعکننده تجهیزات اصلی و معتبر است.
آیا ترانسمیتر تعمیر میشود؟
معمولاً تعمیر توصیه نمیشود و تعویض گزینه بهتری است.
