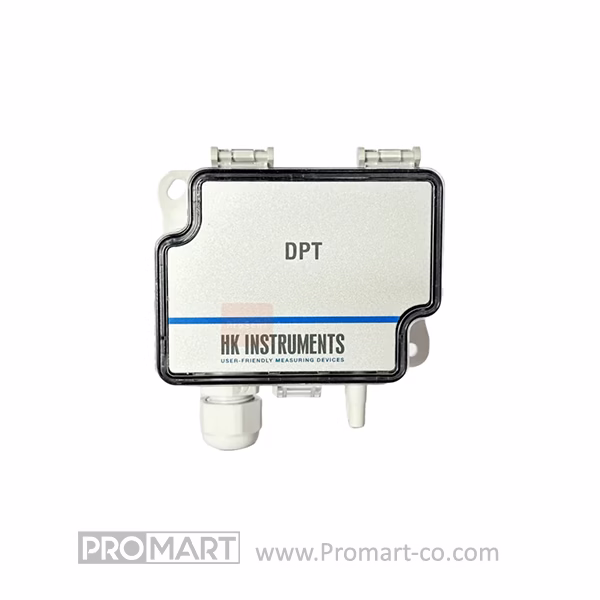

راهنمای خرید و قیمت ترانسمیتر HK Instruments مدل DPT-MOD
بررسی کامل ترانسمیتر HK Instruments DPT-MOD
مقدمه
ترانسمیتر DPT-MOD محصول شرکت HK Instruments فنلاند است و بهعنوان یک دستگاه چندکارکردی برای اندازهگیری فشار تفاضلی، جریان حجمی و سرعت هوا طراحی شده است. این دستگاه با استفاده از پروتکل دیجیتال Modbus (RS-485) امکان قرائت و پیکربندی از راه دور را با سیمکشی کمتر فراهم میکند.
این ویژگیها باعث شده است که DPT-MOD در سیستمهای تهویه مطبوع (HVAC)، اتوماسیون ساختمان و همچنین در کلینرومها کاربرد فراوانی داشته باشد.
مشخصات فنی
در این بخش مشخصات فنی مهم DPT-MOD را از دیتاشیت رسمی مرور میکنیم:
رابط ارتباطی: RS-485 با پروتکل Modbus RTU
دقت اندازهگیری:
برای مدل 2500: فشار کمتر از ۱۲۵ پاسکال → ۱٪ + ±۲ Pa، فشار بیشتر از ۱۲۵ Pa → ۱٪ + ±۱ Pa
برای مدل 7000: فشار کمتر از ۱۲۵ Pa → ۱٫۵٪ + ±۲ Pa، فشار بیشتر → ۱٫۵٪ + ±۱ Pa
کالیبراسیون نقطه صفر (Zero): قابلیت AutoZero (کالیبراسیون خودکار)، همچنین امکان کالیبراسیون دستی با دکمه یا از طریق Modbus.
واحدهای اندازهگیری:
فشار: Pa، kPa، mbar، inWC، mmWC و psi.
جریان / سرعت هوا: m³/s، m³/h، cfm، l/s برای جریان حجمی؛ m/s، ft/min برای سرعت.
عنصر سنجش فشار: مبدل MEMS، بدون عبور جریان (no flow-through)
منبع تغذیه: ۲۴ V AC یا DC ±۱۰٪. مصرف توان: کمتر از ۱٫۳ وات در حالت عادی.
زمان پاسخدهی (Response Time): قابل تنظیم بین ۱ تا ۲۰ ثانیه از طریق منو یا Modbus.
دمای عملکرد:
نسخه استاندارد: از −۲۰ تا +۵۰ درجه سلسیوس.
در صورت داشتن AutoZero، محدوده بالاتر صفر محدود به −۵ تا +۵۰ °C است.
همچنین مدل خاص «−۴۰C» وجود دارد که تا −۴۰ °C پشتیبانی دارد.
محیط و گاز سازگار: هوای خشک یا گازهای غیر تهاجمی (non-aggressive)
درجه حفاظت: IP54 که نشاندهنده مقاومت در برابر گرد و غبار محدود و پاشش آب سبک است.
اتصالات فشار (پورت): فیتینگهای فشار (male) با قطر تقریباً Ø 5.0 mm و 6.3 mm.
اتصالات الکتریکی: ترمینال ۴تایی در بدنه (۰٫۲-۱٫۵ mm²) و ورودی کابل با گیرنده فشار (strain relief) M16.
کاربردها و مزایا
کاربردها
۱. HVAC و اتوماسیون ساختمان
ترانسمیتر DPT-MOD در سیستمهای تهویه مطبوع برای پایش فشار تفاضلی بین کانالها، کنترل جریان هوای دریافتی از فنها و تنظیم دمپرها استفاده میشود. به کمک Modbus، امکان اتصال چند دستگاه به یک خط وجود دارد که سیمکشی را سادهتر میکند.
اندازهگیری جریان هوا
این دستگاه میتواند با پروبهایی مانند FloXact™ یا لوله پیتوت (Pitot tube) ترکیب شود، و در نتیجه جریان حجمی (volume flow) یا سرعت هوا را محاسبه کند.پایش فشار در اتاقهای تمیز (کلینروم)
بهدلیل حساسیت بالا در بازه فشار پایین و امکان کالیبراسیون خودکار، برای کنترل فشار در محیطهای حساس مانند کلینروم یا بیمارستانها انتخاب مناسبی است.
مزایا
کاهش سیمکشی: با استفاده از پروتکل Modbus روی RS-485، چند دستگاه میتوانند روی یک خط سریال باشند، که در مقایسه با ترانسمیترهای آنالوگ سهسیم، صرفهجویی زیادی در کابلکشی دارد.
دقت مناسب: دقت اعلامشده برای مدلهای مختلف (2500 و 7000) خوب است، مخصوصاً در کاربردهای کنترل دقیق فشار.
کالیبراسیون خودکار: عملکرد AutoZero باعث میشود نقطه صفر (zero point) به صورت دورهای و خودکار تنظیم شود، که پایداری بلندمدت اندازهگیری را افزایش میدهد.
انتخاب واحدهای مختلف اندازهگیری: امکان تنظیم واحد فشار و جریان خیلی انعطافپذیر است، بنابراین میتواند در پروژههایی با نیازهای متنوع استفاده شود.
پشتیبانی از پروبهای مختلف: امکان استفاده از پروب FloXact یا Pitot باعث تنوع در نحوه سنجش جریان هوا میشود.
محدودیتها و معایب
دمای کاری محدود: نسخه استاندارد محدودیت پایین تا −۲۰ °C دارد و اگر AutoZero فعال باشد، پایینترین دما −۵ °C است. برای کاربردهایی که در محیطهای بسیار سرد کار میکنند، ممکن است محدودیت باشد.
محیط گازی محدود: فقط هوای خشک یا گازهای غیر تهاجمی توصیه شدهاند؛ در محیطهایی با رطوبت بالا یا گازهای خورنده ممکن است عملکرد کاهش یابد.
پروتکل Modbus محدودیت دارد: این مدل تنها خروجی دیجیتال Modbus دارد — خروجی آنالوگ مثل 4–20 mA در این مدل وجود ندارد، بنابراین در سیستمهایی که فقط آنالوگاند، نیاز به تبدیل خواهد بود.
پاسخدهی کند در حالت انتخابی: زمان پاسخدهی حداقل از ۱ ثانیه شروع میشود، که برای برخی کاربردهای لحظهای یا transient ممکن است کافی نباشد.
نکات نصب و راهاندازی
برای نصب و راهاندازی بهینه DPT-MOD، توصیههای زیر را در نظر بگیرید:
انتخاب موقعیت نصب: ترانسمیتر را در مکانی ثابت و دور از اغتشاش جریان هوای شدید قرار دهید، به ویژه اگر از پروب Pitot / FloXact استفاده میکنید.
سیمکشی RS-485: از کابل شیلددار برای کاهش نویز استفاده کنید. تنظیم آدرس Modbus و نرخ Baud را طبق مستندات HK Instruments انجام دهید.
کالیبراسیون اولیه: بعد از نصب، ابتدا یک AutoZero انجام دهید تا نقطه صفر دستگاه تنظیم شود.
نگهداری دورهای: هر چند AutoZero کمک میکند به پایداری، اما توصیه میشود در فواصل زمانی مشخص (سالانه یا دو ساله) عملکرد دستگاه را با مرجع کالیبره چک کنید.
محافظت از پورت فشار: اگر محیط دارای گرد و غبار یا ذرات معلق است، میتوانید فیلتر ساده (هوای خشک) روی پورت فشار نصب کنید تا از ورود ذرات به داخل دستگاه جلوگیری شود.
وضعیت بازار و تأمین در ایران
در بازار ایران، ابزار دقیق و ترانسمیتر فشار برندهای بینالمللی عرضه میشوند، اما نمایندگی رسمی HK Instruments در ایران چندان گسترده و عمومی نیست. برای تأمین DPT-MOD، معمولاً باید از شرکتهای واردکننده ابزار دقیق و اتوماسیون مثل تأمینکنندگان ابزار دقیق HVAC و کنترل تماس گرفته شود.
در سایت برخی توزیعکنندگان ایرانی تجهیزات ابزار دقیق نیز مدل DPT-MOD عرضه شده است — بنابراین برای خرید یا استعلام قیمت، پیشنهاد میشود با شرکتهای تخصصی ابزار دقیق (تأمینکننده تجهیزات HVAC و اتوماسیون) مذاکره کنید تا هزینه واردات، گمرک و حملونقل محاسبه شود.
همچنین امکان درخواست گواهی کالیبراسیون (Certificate of Calibration) از تأمینکننده وجود دارد که در پروژههای حساس (مثل کلینروم یا مراکز دارویی) اهمیت زیادی دارد.
جمعبندی
ترانسمیتر HK Instruments DPT‑MOD یک گزینه قدرتمند و منعطف برای پروژههای تهویه مطبوع، اتوماسیون ساختمان و پایش فشار در محیطهای حساس است. مزایای آن شامل دقت مناسب، کالیبراسیون خودکار، پروتکل دیجیتال Modbus و امکان اندازهگیری جریان هوا از طریق پروب است. در عین حال، محدودیتهایی مثل نبود خروجی آنالوگ و حساسیت دمایی باید در طراحی سیستم در نظر گرفته شوند.
