راهنمای خرید و قیمت کلید مینیاتوری 32 آمپر اشنایدر تک فاز تیپ C
۱. جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نام محصول | کلید مینیاتوری Acti9 iK60N تیپ C |
| کد فنی | A9K24132 |
| جریان نامی (In) | 32 آمپر در ۳۰ °C |
| تعداد پل | تکفاز (۱P) |
| منحنی عملکرد (Curve) | تیپ C (C-curve) |
| فناوری رهاسازی | حرارتی-مغناطیسی (Thermal-magnetic) |
| ظرفیت قطع (Icn / Ics) | ۶۰۰۰ آمپر در ۲۳۰ VAC (Icn = Ics) |
| ولتاژ عایقی نامی (Ui) | ۴۴۰ VAC |
| ولتاژ تحمل ضربه (Uimp) | ۴ kV |
| استانداردها | EN/IEC 60898-1 |
| نوع نصب | کلیپ-آن روی ریل DIN |
| گام نصب | ۲ پله (۱۸ mm) |

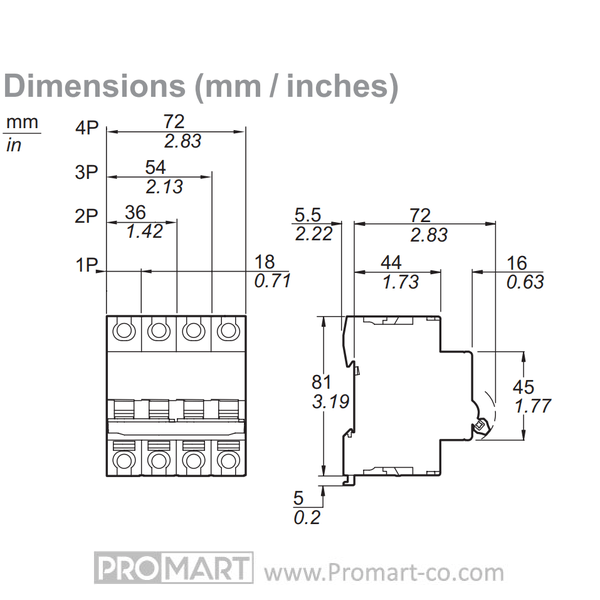

| ابعاد (ارتفاع × عرض × عمق) | ۸۵ × ۱۸ × ۷۸.۵ میلیمتر |
| دوام مکانیکی | ۲۰,۰۰۰ سیکل قطع/وصل |
| دوام الکتریکی | ۱۰,۰۰۰ سیکل قطع/وصل |
| درجه حفاظت (IP) | IP20 |
| محدوده دمای محیط برای کارکرد | -۲۵ … +۶۰ °C |
| ترمینالها | تونلتیپ ۱…۲۵ mm² (سخت) و ۱…۱۶ mm² (انعطافپذیر) |
| گارانتی | 12 ماه |
۲. معرفی محصول و کاربردها
کلید مینیاتوری 32 آمپر اشنایدر تک فاز تیپ C از سری Acti9 iK60N شرکت Schneider Electric، محصولی است که برای حفاظت مدارهای تکفاز خانگی و صنعتی سبک طراحی شده است. این کلید، با جریان نامی 32 آمپر و منحنی قطع تیپ C، برای بارهای با جریان هجومی متوسط مانند کولرهای گازی کوچک، پمپهای آب و موتورهای تکفاز مناسب است. ظرفیت قطع ۶۰۰۰ آمپر آن، تضمین میکند که در مواجهه با جریان اتصال کوتاه، سریعاً مدار قطع شده و از تجهیزات و سیمکشی محافظت به عمل آید.
کاربردهای متداول این کلید شامل:
تابلوهای توزیع برق ساختمانهای مسکونی و اداری
حفاظت مدار روشنایی و پریزها
کنترل مدارهای موتوری کوچک با جریان هجومی متوسط
سیستمهای خورشیدی کوچک و تجهیزات حفاظتی الکتریکی
۳. مزایای اصلی محصول
ظرفیت قطع بالا و ایمنی مطمئن
ظرفیت قطع ۶۰۰۰ آمپر (Icn = Ics) در ولتاژ ۲۳۰VAC باعث میشود تا در برابر خطاهای اتصال کوتاه حفاظت قابلاعتمادی داشته باشد.منحنی قطع تیپ C
منحنی قطع C آهستهتر از تیپ B و مناسب بارهایی با جریان هجومی متوسط است. این ویژگی برای موتورهای کوچک و بارهای القایی اهمیت دارد، زیرا بدون قطع ناخواسته در زمان راهاندازی عمل میکند.فناوری حرارتی-مغناطیسی
ترکیب رله حرارتی برای حفاظت اضافهبار و رله مغناطیسی برای قطع سریع اتصال کوتاه، عملکرد ایمن و دقیق را تضمین میکند.دوام بالا
با دوام مکانیکی ۲۰,۰۰۰ سیکل و الکتریکی ۱۰,۰۰۰ سیکل، این کلید برای مصارف پرتکرار و صنعتی سبک مناسب است و هزینههای نگهداری را کاهش میدهد.نصب سریع و آسان
طراحی کلیپ-آن برای نصب روی ریل DIN و گام ۱۸ mm امکان نصب و تعویض سریع را بدون ابزار تخصصی فراهم میکند.استاندارد و کیفیت جهانی
انطباق با استاندارد EN/IEC 60898-1 و گواهینامههای بینالمللی، اطمینان از ایمنی و کیفیت محصول را تضمین میکند.
۴. معرفی برند تولیدکننده
Schneider Electric، از پیشگامان جهانی در حوزه مدیریت انرژی و اتوماسیون، با بیش از یک قرن سابقه، محصولاتی مطمئن و نوآورانه عرضه میکند. سری Acti9 iC60/iK60 بخشی از خانواده محصولات کليد مینیاتوری این شرکت است که با هدف فراهم آوردن بالاترین سطح حفاظت، انعطافپذیری و سهولت نصب طراحی شدهاند. Schneider Electric با تمرکز بر پایداری زیستمحیطی و رعایت استانداردهای جهانی، جایگاهی ممتاز در بازار جهانی تجهیزات الکتریکی دارد.
۵. راهنمای گامبهگام انتخاب برای مهندسان
۱. محاسبه جریان بار
جریان مصرفکننده مکش جریان را تعیین کنید و جریان نامی کلید را برابر یا کمی بالاتر از مقدار محاسبهشده قرار دهید (در اینجا 32A).
۲. انتخاب منحنی قطع مناسب
برای بارهای مقاومتی (نورپردازی، پریز) تیپ B، و برای بارهای القایی (موتورها، پمپها) تیپ C را انتخاب کنید تا از قطع بیمورد در زمان راهاندازی جلوگیری شود.
۳. برآورد جریان اتصال کوتاه
جریان اتصال کوتاه مدار را ارزیابی کرده و مطمئن شوید ظرفیت قطع کلید (6000A) بالاتر از این مقدار باشد.
تطابق با استانداردها
بررسی کنید کلید مطابق EN/IEC 60898-1 طراحی شده باشد تا انطباق با مقررات حفاظتی تضمین شود.نوع نصب و فضا
در تابلوهای با ریل DIN، کلیدهای کلیپ-آن سری Acti9 iK60 به سرعت نصب میشوند. اطمینان حاصل کنید فضای نصب حداقل ۱۸ mm گام داشته باشد.شرایط محیطی
برای محیطهای با دمای -۲۵…+۶۰ °C مناسب است. در محیطهای مرطوب یا گردوغبار، از پوشش IP بالاتری از تابلو استفاده کنید.لوازم جانبی و قابلیت گسترش
در صورت نیاز به کنتاکت کمکی یا امکان قفلگذاری، از لوازم جانبی مرتبط با سری Acti9 بهره ببرید.
۶. معرفی پرومارت بهعنوان بهترین انتخاب برای خرید
پرومارت به عنوان یکی از معتبرترین تأمینکنندگان تجهیزات برق صنعتی و ساختمانی در ایران شناخته میشود. در پرومارت:
کالای اورجینال با ضمانت ارائه میشود.
قیمت رقابتی و شفاف وجود دارد.
پشتیبانی فنی پیش و پس از فروش توسط کارشناسان متخصص فراهم است.
ارسال سریع به سراسر کشور با بستهبندی ایمن انجام میشود.
خرید کلید مینیاتوری 32 آمپر اشنایدر تک فاز تیپ C از پرومارت، تضمینکننده دریافت کالای اصلی و خدمات پس از فروش مناسب خواهد بود.
نمایندگی فروش مینیاتوری اشنایدر در ایران
شرکت اشنایدر با توجه به نیاز مشتریان در جهان ، دارای نمایندگی های بسیار زیاد و فعالی است.در ایران نیز شرکت پرومارت کالاهای اورجینال شرکت اشنایدر را تهیه و با ضمانت بازگشت به فروش میرساند.
گارانتی شرکت پرومارت برای مینیاتوری اشنایدر
در صورت عدم نصب و راه اندازی کالا بر روی سیستم ، ضمانت عودت کالا به مدت 7 روز است.
۷. نتیجهگیری
کلید مینیاتوری 32 آمپر اشنایدر تک فاز تیپ C با جریان نامی دقیق، منحنی قطع مناسب برای بارهای القایی، ظرفیت قطع بالا، و دوام طولانی، راهحلی ایدهآل برای حفاظت مدارهای تکفاز است. طراحی جمعوجور، نصب سریع و انطباق با استانداردهای جهانی، این کلید را به گزینهای مطمئن برای مصارف مسکونی، تجاری و صنعتی سبک تبدیل کرده است.
۸. سوالات متداول (F.A.Q)
تیپ C چه تفاوتی با تیپ B دارد؟
تیپ C برای بارهای با جریان هجومی متوسط (5–10×In) مناسب است، در حالی که تیپ B برای بارهای مقاومتی و بدون جریان هجومی بالا طراحی شده است.آیا میتوان این کلید را در محیط خشک و مرطوب نصب کرد؟
این کلید دارای درجه حفاظت IP20 است و در محیطهای خشک و با پوشش مناسب تابلو قابل استفاده است.ظرفیت قطع کلید چقدر است؟
ظرفیت قطع آن ۶۰۰۰ آمپر در ۲۳۰VAC است که برابر مقدار Icn و Ics میباشد.نوع اتصال سیم به کلید چگونه است؟
تونلتیپ برای سیمهای سخت (1–25 mm²) و انعطافپذیر (1–16 mm²) در بالا یا پایین کلید فراهم شده است.حداکثر دمای کاری مجاز این کلید چیست؟
این کلید در بازه دمایی -۲۵ تا +۶۰ °C عملکرد مطلوب دارد.
