راهنمای خرید و قیمت کلید اتوماتیک 25 آمپر LS قابل تنظیم سه پل سری susol با ظرفیت قطع 50kA
۱. جدول مشخصات فنی
| ویژگی | مقدار |
|---|---|
| مدل | TD100N FMU100 25A 3P EXP |
| جریان نامی (In) | 25 آمپر @ 40 °C |
| تعداد پل | ۳ پل |
| نوع کلید | Molded Case Circuit Breaker (MCCB) |
| تریپ یونیت (Trip Unit) | حرارتی قابل تنظیم – مغناطیسی ثابت (FMU: Adjustable Thermal – Fixed Magnetic) |
| ولتاژ نامی کاری (Ue) | ۶۹۰ VAC / ۵۰۰ VDC |
| ولتاژ ضربهای قابل تحمل (Uimp) | ۸ kV |
| ظرفیت قطع نهایی (Icu) | ۵۰ kA @ ۳۸۰–۴۱۵ VAC (IEC 60947-2) |
| عمر مکانیکی | ۲۵٬۰۰۰ سیکل |
| عمر الکتریکی | ۱۰٬۰۰۰ سیکل @ ۴۱۵ VAC |
| استاندارد مرجع | IEC 60947-2 |
| درجه حفاظت | IP20 |
| دمای محیطی کاری | -۲۰…۷۰ °C |
| تنظیم جریان اضافهبار (Ir) | قابل تنظیم در ۳ ضریب: ۰.۸، ۰.۹ و ۱ × In |
| تنظیم جریان اتصال کوتاه (Ii) | ثابت: ۴۰۰ آمپر |

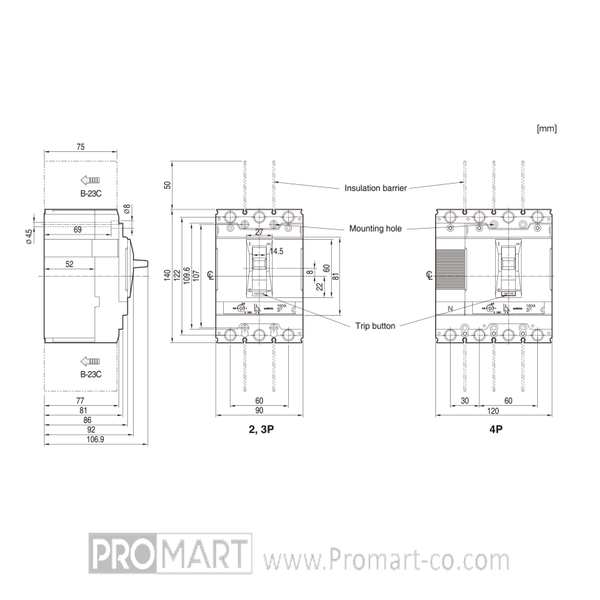

| ابعاد (عرض × ارتفاع × عمق) | ۹۰ × ۱۴۰ × ۸۶ میلیمتر |
| وزن | ۱.۵ کیلوگرم |
۲. معرفی و کاربرد محصول
کلید اتوماتیک 25 آمپر LS قابل تنظیم سه پل سری Susol با ظرفیت قطع ۵۰ kA برای حفاظت دقیق و سریع مدارهای سهفاز طراحی شده است. این محصول با بهرهگیری از تریپ حرارتی قابل تنظیم و مغناطیسی ثابت، توانایی جلوگیری از آسیب به تجهیزات در برابر اضافهبار و اتصال کوتاه را دارد. به دلیل ظرفیت قطع بالا و تطبیق با شبکههای AC تا ۶۹۰ ولت و شبکههای DC تا ۵۰۰ ولت، استفاده آن در تابلوهای توزیع صنعتی، سیستمهای تهویه مطبوع، موتورهای سهفاز و مراکز داده توصیه میشود. همچنین، نصب ساده با اتصال front-screw و طراحی جمعوجور، شرایط بهرهبرداری در فضاهای محدود را تسهیل میکند.
۳. مزایای اصلی محصول
ظرفیت قطع بالا (Icu = 50 kA)
امکان قطع سریع جریانهای خطای شدید و حفاظت از تجهیزات حساس.تریپ حرارتی قابل تنظیم
قابلیت انتخاب دقیق جریان نامی (۰.۸، ۰.۹، ۱ × In) برای هماهنگی با بار واقعی و جلوگیری از قطع بیمورد.استاندارد IEC 60947-2
تطابق با استانداردهای بینالمللی تضمینکننده کیفیت، ایمنی و قابلیت اطمینان بالا است.عمر مکانیکی و الکتریکی طولانی
تا ۲۵٬۰۰۰ سیکل عملکرد مکانیکی و ۱۰٬۰۰۰ سیکل قطعوصل الکتریکی هزینههای نگهداری را کاهش میدهد.سازگاری با شبکههای DC و AC
عملکرد مناسب تا ۵۰۰ ولت DC و ۶۹۰ ولت AC، مناسب برای کاربردهای ترکیبی و سیستمهای خورشیدی کوچک.نصب آسان و کمحجم
ابعاد فشرده و وزن سبک (۱.۵ کیلوگرم) باعث سهولت نصب در تابلوهای با فضای محدود میشود.
۴. معرفی برند LS Electric
تاریخچه LS ELECTRIC در سال 1974 با تاسیس شرکت سیستم های صنعتی گلداستار در کره جنوبی آغاز شد. این شرکت به عنوان بخشی از گروه بزرگتر الجی که در ابتدا با نام Lucky-Goldstar شناخته میشد، تأسیس شد. سیستمهای صنعتی گلداستار بر تولید تجهیزات الکتریکی و سیستمهای کنترل صنعتی متمرکز شد و به بخش صنعتی رو به رشد کره جنوبی کمک کرد.
در سال 1987، سیستمهای صنعتی گلداستار به سیستمهای صنعتی الجی تغییر نام داد و هویت خود را بیشتر با برند الجی هماهنگ کرد. چرخش هزاره مرحله قابل توجهی از رشد و پیشرفت فناوری را برای شرکت رقم زد. در سال 2003، سیستمهای صنعتی الجی دستخوش تغییر ساختار شد و از گروه الجی جدا شد و به سیستمهای صنعتی LS (LSIS) تبدیل شد.
در سال 2020، LSIS تحت یک تغییر نام تجاری قابل توجه قرار گرفت و نام خود را به LS ELECTRIC تغییر داد. این تغییر نام تجاری بخشی از یک استراتژی گسترده تر برای تأکید بر تمرکز شرکت بر روی راه حل های برق و اتوماسیون بود و در عین حال تعهد آن به نوآوری و پایداری را برجسته می کرد.
۵. راهنمای گامبهگام انتخاب کلید اتوماتیک برای مهندسان
۱. محاسبه جریان بار (I_load)
جریان نامی تجهیزات یا چرخه کاری مدار را تعیین کنید.
۲. انتخاب جریان نامی (In)
کلید با جریان نامی نزدیک به ۱.۲–۱.۳ برابر I_load بهترین عملکرد را دارد؛ برای بار تا 20 A، کلید 25 A مناسب است.
تعیین ظرفیت قطع (Icu)
با توجه به جریان اتصال کوتاه پیشبینیشده در نقطه نصب، Icu باید حداقل برابر بیشینه جریان خطا باشد (اینجا حداقل ۵۰ kA).بررسی استانداردها
مطابقت با IEC 60947-2 و گواهیهای CE, CCC, EAC, IC و … را تأیید کنید.محیط نصب و شرایط کاری
دمای محیط، رطوبت و درجه آلودگی را بسنجید؛ برای IP20 مناسب است اما در محیطهای با آلودگی شدید ممکن است نیاز به حفاظ اضافی باشد.تنظیم تریپ
از مدل FMU با قابلیت تنظیم جریان حرارتی استفاده کنید تا هماهنگی بهینه با بار حاصل شود.مطالعه دوام و عمر
برای کاربردهای با قطعوصل مکرر، عمر مکانیکی ۲۵٬۰۰۰ سیکل و الکتریکی ۱۰٬۰۰۰ سیکل معیار مناسبی است.فضای نصب و ابعاد
با توجه به ابعاد ۹۰×۱۴۰×۸۶ میلیمتر و وزن ۱.۵ کیلوگرم، محل مناسبی در تابلو در نظر بگیرید.
۶. معرفی پرومارت بهعنوان بهترین انتخاب برای خرید
پرومارت، با تجربه ای گسترده در تأمین تجهیزات برق صنعتی در ایران، بهترین مرجع برای خرید کلید اتوماتیک 25 آمپر LS قابل تنظیم سه پل سری Susol با ظرفیت قطع 50kA است.
موجودی دائمی و تحویل فوری
گارانتی اصالت و خدمات پس از فروش
مشاوره فنی تخصصی برای انتخاب و نصب
قیمت رقابتی و تخفیفات پروژهای
برای استعلام قیمت و ثبت سفارش، به وبسایت پرومارت مراجعه یا با کارشناسان فروش تماس بگیرید.
۷. نتیجهگیری
کلید اتوماتیک 25 آمپر LS قابل تنظیم سه پل سری Susol با ظرفیت قطع ۵۰ kA، ترکیبی از دقت، ایمنی و دوام بالا را در اختیار مهندسان و طراحان سیستمهای توزیع قدرت قرار میدهد. با توجه به استاندارد بینالمللی IEC 60947-2، قابلیت تنظیم تریپ حرارتی و ظرفیت قطع مناسب، این محصول برای کاربردهای صنعتی، تجاری و حتی مراکز داده گزینهای ایدهآل محسوب میشود. انتخاب توزیعکننده معتبر مانند پرومارت ، گام نهایی در تضمین عملکرد بهینه و بهرهبرداری امن از این کلید اتوماتیک است.
۸. پرسشهای متداول (F.A.Q)
تفاوت Icu و Ics در چیست؟
Icu حداکثر ظرفیت قطع لحظهای است، در حالی که Ics بیانگر ظرفیت قطع در شرایط عملیاتی و سرویسدهی است.
آیا این کلید برای سیستمهای DC مناسب است؟
بله، این مدل تا ۵۰۰ V DC با ظرفیت قطع ۴۲ kA (دو پل سری) کاربرد دارد.
چگونه جریان حرارتی را تنظیم کنیم؟
در مدل FMU جریان حرارتی قابل تنظیم در سه ضریب ۰.۸، ۰.۹ و ۱ × In است که از طریق پیچ تنظیم روی تریپ انجام میشود.
عمر مکانیکی و الکتریکی کلید چقدر است؟
عمر مکانیکی ۲۵٬۰۰۰ سیکل و عمر الکتریکی ۱۰٬۰۰۰ سیکل در ولتاژ نامی تضمین شده است.
ضمانت و خدمات پس از فروش چگونه است؟
با خرید از پرومارت از گارانتی اصالت و خدمات پس از فروش یکساله بهرهمند میشوید.
با بهرهگیری از این راهنمای جامع، میتوانید انتخاب مطمئن و متناسب با نیازهای پروژه خود را در زمینه کلید اتوماتیک 25 آمپر LS قابل تنظیم سه پل سری Susol با ظرفیت قطع 50kA داشته باشید.
