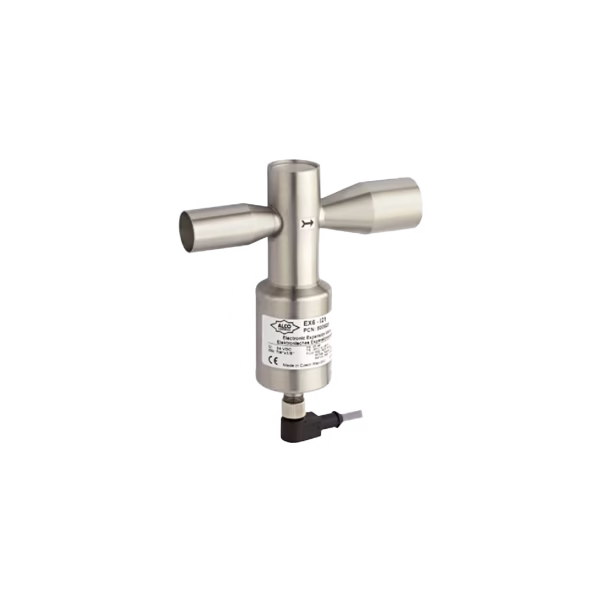

راهنمای خرید شیر انبساط الکترونیکی آلکو (ALCO)

شیر انبساط الکترونیکی آلکو (ALCO EEV) یکی از پیشرفته‌ترین ابزارهای کنترل جریان مبرد در سیستم‌های تبرید و تهویه مطبوع است. برند آلکو که اکنون زیرمجموعه شرکت Emerson Climate Technologies محسوب می‌شود، با تکیه بر بیش از ۸۰ سال تجربه در تولید شیرهای انبساط، نسل جدیدی از شیرهای الکترونیکی را با دقت و سرعت بالا ارائه کرده است. در این راهنما، به بررسی هر آنچه برای خرید آگاهانه این محصول نیاز دارید، می‌پردازیم.

انواع شیر انبساط الکترونیکی آلکو

آلکو طیف متنوعی از شیرهای انبساط الکترونیکی را برای کاربردهای مختلف ارائه می‌کند:

سری EX4 / EX5 / EX6 / EX7 / EX8: پرچم‌دار شیرهای انبساط الکترونیکی آلکو که با موتور پله‌ای (Stepper Motor) کار می‌کنند. این سری برای کنترل دقیق جریان مبرد در تبرید، تهویه مطبوع، پمپ‌های حرارتی و سرمایش تجهیزات IT طراحی شده‌اند. اتصالات این شیرها از نوع ODF (جوشی) و بدنه آن‌ها از استیل ضدزنگ ساخته شده است. مدل‌های EX4 تا EX6 زمان باز/بسته شدن سریعی (۱.۵ ثانیه) دارند، در حالی که EX7 و EX8 برای ظرفیت‌های بالاتر با زمان پاسخ ۳.۲ و ۵.۲ ثانیه عرضه می‌شوند.

سری EXM / EXL: شیرهای انبساط الکترونیکی با موتور پله‌ای تک‌قطبی که برای پمپ‌های حرارتی، سیستم‌های گرمایشی، تهویه مطبوع و سرمایش دقیق طراحی شده‌اند. این سری دارای قابلیت جریان دوطرفه (Bi-flow) است و از حداکثر اختلاف فشار ۴۰ بار در جهت جریان نرمال پشتیبانی می‌کند. تفکیک‌پذیری (Resolution) این شیرها ۵۰۰ پالس (نیم‌استپ) یا ۲۵۰ استپ کامل است.

سری EX2: شیر انبساط الکترونیکی کنترل‌شده با مدولاسیون عرض پالس (PWM) که توسط کنترلرهای EC2 آلکو کار می‌کند. این سری مناسب برای تبرید سنتی و سیستم‌های با چند اواپراتور است. بدنه EX2 مشابه شیر برقی است اما دارای اسلایدر میرا و نازل انبساط است. یک بدنه شیر با ۶ نازل قابل تعویض، ۷ رنج ظرفیتی را پوشش می‌دهد.

سری E2V / E3V: شیرهای انبساط الکترونیکی که با کنترلرهای اختصاصی آلکو مانند EC3-X33 و درایور EXD-U01 کار می‌کنند. این سری مناسب چیلر، VRF و سیستم‌های دمای پایین است.

کاربردهای شیر انبساط الکترونیکی آلکو

شیرهای انبساط الکترونیکی آلکو در طیف گسترده‌ای از سیستم‌ها و صنایع استفاده می‌شوند:

تبرید تجاری و صنعتی: سردخانه‌ها، ویترین‌های سرد، یخچال‌های فروشگاهی، حمل‌ونقل یخچالی

تهویه مطبوع: چیلرها، پمپ‌های حرارتی، سیستم‌های VRF، سیستم‌های Rooftop

سرمایش تجهیزات IT: دیتاسنترها و سیستم‌های سرمایش دقیق

علاوه بر کاربرد به‌عنوان شیر انبساط، این شیرها می‌توانند به‌عنوان شیر بای‌پس گاز داغ، تنظیم‌کننده فشار مکش، تنظیم‌کننده فشار تقطیر و تنظیم‌کننده سطح مایع نیز استفاده شوند.

اجزای شیر انبساط الکترونیکی آلکو

بر اساس ساختار سری EX4 تا EX8، اجزای اصلی این شیرها عبارتند از:

بدنه شیر (Valve Body): از جنس استیل ضدزنگ برای مقاومت در برابر خوردگی

موتور پله‌ای (Stepper Motor): مستقیماً به مجموعه شیر متصل است و توسط مبرد و روان‌کننده احاطه می‌شود.

اسلایدر و نشیمنگاه سرامیکی (Ceramic Slider and Seat): برای جریان کم‌تلفات و سایش کم

پین‌های اتصال الکتریکی: از طریق عایق شیشه‌ای مخصوص از بدنه عبور می‌کنند.

اتصالات جوشی (ODF): برای نصب در خطوط لوله

طرح هرمتیک: بدنه موتور و شیر به‌صورت هرمتیک جوش یا لحیم شده است و نیازی به واشر نیست.

برای سری EX2، اجزا شامل بدنه شیر، اسلایدر میرا، نازل انبساط و بوبین استاندارد ASC می‌شود.

نحوه عملکرد شیر انبساط الکترونیکی آلکو

شیرهای انبساط الکترونیکی آلکو با موتور پله‌ای کار می‌کنند. موتور پله‌ای مستقیماً به مجموعه شیر متصل است و با دریافت پالس‌های الکتریکی از کنترلر، اسلایدر سرامیکی را در موقعیت‌های دقیق قرار می‌دهد.

مکانیزم عملکرد:

اتصال مستقیم موتور و شیر: این طراحی، تحرک بالا و عملکرد قابل اعتماد را تضمین می‌کند.

اسلایدر سرامیکی: دارای محدوده کنترل بزرگ (۱۰ تا ۱۰۰ درصد) با تنها یک نازل برای هر شیر است.

مشخصه خطی: جریان متناسب با نرخ پالس است و در کل محدوده عملکرد خطی باقی می‌ماند.

عملکرد قطع کامل: شیر می‌تواند کاملاً بسته شود و جایگزین شیر برقی اضافی می‌شود.

پاسخ سریع: زمان باز/بسته شدن برای EX4 تا EX6 تنها ۱.۵ ثانیه است.

کنترلر با دریافت سیگنال از سنسورهای دما و فشار، مقدار سوپرهیت را محاسبه کرده و فرمان مناسب را به موتور ارسال می‌کند. این فرآیند به‌صورت لحظه‌ای تکرار می‌شود تا جریان مبرد به‌طور دقیق تنظیم شود.

ویژگی‌ها، مزایا و معایب شیر انبساط الکترونیکی آلکو

مزایا

کنترل دقیق و سریع: موتور پله‌ای و اسلایدر سرامیکی، کنترل دقیق جریان مبرد را با پاسخ سریع فراهم می‌کنند.

محدوده کنترل وسیع: محدوده کنترل ۱۰ تا ۱۰۰ درصد با یک نازل، انعطاف‌پذیری بالایی در انتخاب شیر ایجاد می‌کند.

عملکرد چندمنظوره: قابلیت استفاده به‌عنوان شیر انبساط، بای‌پس گاز داغ، تنظیم‌کننده فشار و تنظیم‌کننده سطح مایع.

طرح هرمتیک: بدون واشر و اتصالات رزوه‌ای، خطر نشتی را به حداقل می‌رساند.

جریان دوطرفه: برخی مدل‌ها برای پمپ‌های حرارتی مناسب هستند.

عمر طولانی: تست‌ها نشان می‌دهد این شیرها ۸۰ میلیون سیکل (معادل ۱۵ سال) عمر مفید دارند.

سازگاری با مبردهای متنوع: از مبردهای سنتی HFC و CFC تا CO₂ زیربحرانی.

معایب

هزینه بالاتر: قیمت شیر و تجهیزات جانبی (کنترلر، سنسور، درایور) بیشتر از شیرهای ترموستاتیکی است.

نیاز به کنترلر اختصاصی: شیرهای EX4 تا EX8 به کنترلرهای EC3-X32/X33 یا درایور EXD-U00 نیاز دارند.

پیچیدگی نصب و راه‌اندازی: نیاز به دانش فنی برای تنظیم پارامترها و هماهنگی با کنترلر.

حساسیت به نویز الکتریکی: کابل‌کشی باید با فاصله مناسب از کابل‌های قدرت انجام شود.

راهنمای انتخاب شیر انبساط الکترونیکی آلکو

برای انتخاب صحیح EEV آلکو، پارامترهای زیر را در نظر بگیرید:
۱. ظرفیت سیستم: مدل‌های EX4 تا EX8 طیف گسترده‌ای از ظرفیت‌ها را پوشش می‌دهند. EX5-U21 برای ظرفیت‌های متوسط (اتصال ۱۶×۲۲ میلی‌متر) و EX6-I21 برای ظرفیت‌های بالاتر (۲۲×۲۸ میلی‌متر) مناسب است.
۲. نوع مبرد: شیرهای EX4 تا EX8 با مبردهای HFC، CFC و CO₂ زیربحرانی سازگار هستند. EXM/EXL نیز از R410A، R407C و R134a پشتیبانی می‌کنند.
۳. فشار کاری: MOPD برای EX4 تا EX6 برابر ۴۰ بار، EX7 برابر ۳۵ بار و EX8 برابر ۳۰ بار است. حداکثر فشار PS برای EX4 تا EX7 برابر ۶۰ بار است.
۴. نوع اتصال: اتصالات ODF (جوشی) در سایزهای مختلف موجود است. EX8 دارای اتصالات Rotalock است.
۵. نوع کنترلر: کنترلرهای سازگار شامل EC3-X32/X33 (کنترلر سوپرهیت)، EXD-U00 (درایور آنالوگ ۴-۲۰mA یا ۰-۱۰V) و EC2 (برای EX2) هستند.
۶. نکات مهم در انتخاب:
• ظرفیت‌های اعلام‌شده حداکثر مطلق هستند و حاشیه اطمینان ندارند.
• شیر را برای حداقل فشار تقطیر انتخاب کنید.
• شیر بزرگ‌تر پاسخ سریع‌تر و زمان بسته شدن کوتاه‌تری دارد اما دقت تنظیم کمتر می‌شود.
• محدوده کنترل باید حداقل ۱۰٪ باشد. اگر نسبت توان سیستم به توان حداکثر شیر در همه شرایط بالای ۱۰٪ باشد، انتخاب مناسب است.

روش‌های نصب و راه‌اندازی شیر انبساط الکترونیکی آلکو

۱. نصب مکانیکی: شیر باید در خط مایع بین کندانسور و اواپراتور نصب شود. جهت جریان مبرد باید مطابق فلش روی بدنه باشد.
۲. اتصالات الکتریکی: کابل‌کشی باید با کابل شیلددار انجام شود و از کابل‌های قدرت با فاصله حداقل ۳۰ میلی‌متر جدا نگهداری شود.
۳. اتصال به کنترلر: شیرهای EX4 تا EX8 با کنترلرهای EC3-X32/X33 یا درایور EXD-U00 کار می‌کنند. برای EX2، کنترلر EC2 توصیه می‌شود.
۴. راه‌اندازی اولیه: کنترلر EC3 دارای منبع تغذیه بدون وقفه داخلی است که در صورت قطع برق، شیر را می‌بندد.
۵. تنظیمات کنترلر: برای کنترلر EC3، پارامترهایی مانند نوع مبرد، محدوده ظرفیت، تنظیمات PID و محدودیت فشار مکش باید پیکربندی شوند.
۶. هشدار ایمنی: تغذیه ۲۴ ولت AC باید از ترانسفورماتور کلاس II تأمین شود و سیم‌های ۲۴ ولت نباید ارت شوند.
۷. تست عملکرد: پس از نصب، پاسخ شیر به فرمان‌های کنترلر و صحت عملکرد سنسورها بررسی شود.

نمایندگی شیر انبساط الکترونیکی آلکو در ایران

شرکت پرومارت یکی از توزیع‌کنندگان معتبر شیر انبساط الکترونیکی آلکو در ایران است. این شرکت با ارائه محصولات اصلی و تضمین اصالت کالا، انتخاب مطمئنی برای خرید انواع شیر انبساط محسوب می‌شود. پرومارت نمایندگی رسمی نیست، اما جزو توزیع‌کنندگان قابل‌اعتماد محسوب می‌شود.

قیمت شیر انبساط الکترونیکی آلکو

برای اطلاع از قیمت به‌روز شیر انبساط الکترونیکی آلکو و مشاوره تخصصی، با کارشناسان فروش تماس بگیرید.
