محصولات اواپراتور آسه
| تصویر | مدل | نوع اواپراتور | شکل اواپراتور | مدل نصب اواپراتور | تعداد فن | قطر فن (سانتی‌متر) | قیمت (تومان) | استعلام |
|---|---|---|---|---|---|---|---|---|
| اواپراتور آسه سری ACE با فن 30 و فاصله فین 10 | هواخنک | مکعبی | دیواری | 1 تا 3 فن | 30 | ۰ تومان | ||
| اواپراتور آسه سری ACE با فن 30 و فاصله فین 4.5 | هواخنک | مکعبی | دیواری | 1 تا 3 فن | 30 | ۰ تومان | ||
| اواپراتور آسه سری ACE با فن 30 و فاصله فین 7 | هواخنک | مکعبی | دیواری | 1 تا 3 فن | 30 | ۰ تومان | ||
| اواپراتور آسه سری ACE با فن 40 و فاصله فین 10 | هواخنک | مکعبی | دیواری | 1 تا 3 فن | 40 | ۰ تومان | ||
| اواپراتور آسه سری ACE با فن 40 و فاصله فین 4.5 | هواخنک | مکعبی | دیواری | 1 تا 3 فن | 40 | ۰ تومان | ||
| اواپراتور آسه سری ACE با فن 40 و فاصله فین 7 | هواخنک | مکعبی | دیواری | 1 تا 3 فن | 40 | ۰ تومان | ||
| اواپراتور آسه سری ACE با فن 50 و فاصله فین 10 | هواخنک | مکعبی | دیواری | 1 تا 4 فن | 50 | ۰ تومان | ||
| اواپراتور آسه سری ACE با فن 50 و فاصله فین 4.5 | هواخنک | مکعبی | دیواری | متغیر | 50 | ۰ تومان | ||
| اواپراتور آسه سری ACE با فن 50 و فاصله فین 7 | هواخنک | مکعبی | دیواری | 1 تا 4 فن | 50 | ۰ تومان | ||
| اواپراتور آسه مدل ACE230.4.10 | هواخنک | مکعبی | سقفی | 2 فن | 30 | ۱۶۷.۹۹۷.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE230.4.4 | هواخنک | مکعبی | سقفی | 2 فن | 30 | ۱۷۷.۹۱۵.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE230.4.7 | هواخنک | مکعبی | سقفی | 2 فن | 30 | ۱۷۳.۴۷۸.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE230.6.10 | هواخنک | مکعبی | سقفی | 2 فن | 30 | ۲۰۴.۱۸۹.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE230.6.4 | هواخنک | مکعبی | سقفی | 2 فن | 30 | ۲۱۸.۹۷۹.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE230.6.7 | هواخنک | مکعبی | سقفی | 2 فن | 30 | ۲۱۲.۵۴۱.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE330.4.7 | هواخنک | مکعبی | سقفی | 3 فن | 30 | ۲۳۰.۳۷۶.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE330.6.7 | هواخنک | مکعبی | سقفی | 3 فن | 30 | ۲۸۷.۹۷۰.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE130.4.10 | هواخنک | مکعبی | سقفی | تک فن | 30 | ۱۰۸.۵۷۶.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE130.4.4 | هواخنک | مکعبی | سقفی | تک فن | 30 | ۱۱۳.۴۴۸.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE130.4.7 | هواخنک | مکعبی | سقفی | تک فن | 30 | ۱۱۱.۲۷۳.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE130.6.10 | هواخنک | مکعبی | سقفی | تک فن | 30 | ۱۳۶.۵۹۰.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE130.6.4 | هواخنک | مکعبی | سقفی | تک فن | 30 | ۱۴۳.۸۹۸.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE130.6.7 | هواخنک | مکعبی | سقفی | تک فن | 30 | ۱۴۰.۵۹۲.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE140.4.10 | هواخنک | مکعبی | سقفی | تک فن | 40 | ۱۴۶.۵۰۸.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE140.4.4 | هواخنک | مکعبی | سقفی | تک فن | 40 | ۱۵۴.۷۷۳.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE140.4.7 | هواخنک | مکعبی | سقفی | تک فن | 40 | ۱۵۰.۹۴۵.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE140.6.10 | هواخنک | مکعبی | سقفی | تک فن | 40 | ۱۷۸.۲۶۳.۰۰۰ تومان | ||
| اواپراتور آسه مدل ACE140.6.4 | هواخنک | مکعبی | سقفی | تک فن | 40 | ۱۹۰.۷۹۱.۰۰۰ تومان |
راهنمای خرید و معرفی اواپراتور آسه
لیست قیمت اواپراتورهای آسه (Aseh Evaporator) | کاتالوگ و راهنمای فنی
در صنعت تبرید، انتخاب یک اواپراتور (Evaporator) با راندمان بالا و طول عمر مناسب، نقش کلیدی در کاهش مصرف انرژی و حفظ کیفیت محصولات در سردخانه‌ها و تونل‌های انجماد ایفا می‌کند. شرکت آسه تجارت آسیا با تکیه بر دانش فنی و زیرساخت‌های تولیدی گسترده، یکی از برندهای مطرح در زمینه تولید اواپراتورهای صنعتی و نیمه‌صنعتی در ایران محسوب می‌شود.
لیست قیمت 1405 اواپراتورهای آسه
| No. | Model | ∆T= 8 oC Tr= 0 oC | ∆T= 7 oC Tr= -18 oC | Fan Qty × Diameter (mm) | قیمت با فن Dunli | قیمت با فن ebm |
| 1 | ACE130.4.4 | 2.9 | – | 1 × 300 | 1,124,000,000 | 1,323,000,000 |
| 2 | ACE130.6.4 | 3.3 | – | 1 × 300 | 1,426,000,000 | 1,625,000,000 |
| 3 | ACE230.4.4 | 5.9 | – | 2 × 300 | 1,763,000,000 | 2,164,000,000 |
| 4 | ACE230.6.4 | 6.9 | – | 2 × 300 | 2,170,000,000 | 2,573,000,000 |
| 5 | ACE330.4.4 | 8.6 | – | 3 × 300 | 2,347,000,000 | 2,951,000,000 |
| 6 | ACE330.6.4 | 10.3 | – | 3 × 300 | 2,955,000,000 | 3,556,000,000 |
| 7 | ACE140.4.4 | 5.8 | – | 1 × 400 | 1,533,000,000 | 1,899,000,000 |
| 8 | ACE140.6.4 | 7.1 | – | 1 × 400 | 1,890,000,000 | 2,257,000,000 |
| 9 | ACE240.4.4 | 11.6 | – | 2 × 400 | 2,535,000,000 | 3,370,000,000 |
| 10 | ACE240.6.4 | 13.5 | – | 2 × 400 | 3,171,000,000 | 4,006,000,000 |
| 11 | ACE340.4.4 | 17.4 | – | 3 × 400 | 3,455,000,000 | 4,709,000,000 |
| 12 | ACE340.6.4 | 20.9 | – | 3 × 400 | 4,407,000,000 | 5,661,000,000 |
| 13 | ACE150.4.4 | 11 | – | 1 × 500 | 2,191,000,000 | 2,810,000,000 |
| 14 | ACE150.6.4 | 13.6 | – | 1 × 500 | 2,736,000,000 | 3,429,000,000 |
| 15 | ACE150.8.4 | 15.1 | – | 1 × 500 | 3,420,000,000 | 4,116,000,000 |
| 16 | ACE250.4.4 | 22.1 | – | 2 × 500 | 3,733,000,000 | 4,970,000,000 |
| 17 | ACE250.6.4 | 26.9 | – | 2 × 500 | 4,697,000,000 | 6,088,000,000 |
| 18 | ACE250.8.4 | 30 | – | 2 × 500 | 5,869,000,000 | 7,261,000,000 |
| 19 | ACE350.4.4 | 33.4 | – | 3 × 500 | 5,238,000,000 | 7,094,000,000 |
| 20 | ACE350.6.4 | 41.1 | – | 3 × 500 | 6,785,000,000 | 8,871,000,000 |
| 21 | ACE350.8.4 | 45.2 | – | 3 × 500 | 8,376,000,000 | 10,461,000,000 |
| 22 | ACE450.4.4 | 44.4 | – | 4 × 500 | 6,898,000,000 | 9,375,000,000 |
| 23 | ACE450.6.4 | 54.3 | – | 4 × 500 | 8,710,000,000 | 11,489,000,000 |
| 24 | ACE450.8.4 | 57.5 | – | 4 × 500 | 10,839,000,000 | 13,618,000,000 |
| 25 | ACE263.4.4 | 36.9 | – | 2 × 630 | 5,913,000,000 | 7,009,000,000 |
| 26 | ACE263.6.4 | 49.5 | – | 2 × 630 | 7,769,000,000 | 10,272,000,000 |
| 27 | ACE263.8.4 | 56.2 | – | 2 × 630 | 9,475,000,000 | 11,975,000,000 |
| 28 | ACE363.4.4 | 55.1 | – | 3 × 630 | 8,657,000,000 | 10,304,000,000 |
| 29 | ACE363.6.4 | 73.9 | – | 3 × 630 | 11,288,000,000 | 15,043,000,000 |
| 30 | ACE363.8.4 | 80.2 | – | 3 × 630 | 13,536,000,000 | 17,290,000,000 |
بررسی مزایا و نقاط قوت اواپراتورهای آسه
بر اساس مستندات فنی گروه تولیدی آسه، اواپراتورهای این برند با هدف نصب در سردخانه‌های زیر صفر و بالای صفر و تونل‌های انجماد طراحی شده‌اند. مهم‌ترین نقاط قوت این محصولات که در طراحی آن‌ها لحاظ شده است عبارتند از:
ساختار مستحکم و بهداشتی: بدنه دستگاه از سه طرف به لولاهای استنلس استیل (Stainless Steel Hinges) مجهز شده است. این طراحی دسترسی به قطعات داخلی و سینی درین را برای سرویس و نظافت آسان می‌کند و مانع از زنگ‌زدگی و فرسایش در محیط‌های برودتی می‌شود.
عملکرد برودتی دقیق با پخش‌کن اسپورلن (Sporlan): یکی از اجزای حیاتی در عملکرد کویل، پخش‌کن مایع مبرد (Distributor) است. آسه در محصولات خود از پخش‌کن‌های برند معتبر Sporlan (ساخت آمریکا) با نازل‌های قابل تعویض استفاده می‌کند که توزیع یکنواخت مبرد در تمام مدارهای کویل را تضمین می‌نماید.
سیستم دیفراست (برفک‌زدایی) بهینه: این اواپراتورها مجهز به المنت‌های دیفراست از جنس فولاد ضد زنگ AISI 321 می‌باشند که درون سوراخ‌های تعبیه شده روی فین‌ها و همچنین زیر سینی درین داخلی (Internal Drain Pan) نصب می‌شوند. این طراحی باعث یخ‌زدایی سریع و همگن و جلوگیری از انباشت یخ در کف کویل می‌گردد.
انعطاف‌پذیری در انتخاب فن: فن‌های اواپراتور به صورت استاندارد از نوع دمنده (Draw-through) طراحی شده‌اند که جریان هوا را از روی کویل مکش می‌کنند. خریداران امکان سفارش با برندهای مختلف فن را بر اساس نیاز پروژه دارند.
معرفی سری‌های مختلف اواپراتور آسه (بر اساس ابعاد و ظرفیت)
اواپراتورهای آسه بر اساس فاصله فین‌ها (Fin Spacing) و تعداد فن‌ها در مدل‌های متنوعی عرضه می‌شوند که هر کدام برای شرایط دمایی خاصی بهینه‌سازی شده‌اند:
دسته‌بندی بر اساس فاصله فین: محصولات آسه با فاصله فین‌های 4.5mm، 7mm و 10mm تولید می‌شوند. فاصله فین کمتر (4.5mm) معمولاً برای دمای پایین (فریزر) جهت افزایش سطح تبادل حرارتی و فاصله بیشتر (7mm به بالا) برای چیلرها و سردخانه‌های بالای صفر جهت کاهش دفعات دیفراست کاربرد دارد.
سری‌های اصلی بر اساس ابعاد بدنه:
سری 3 فن (ACE3xx): عرض استاندارد 400mm، مناسب فضاهای کوچک یا راهروهای باریک سردخانه.
سری 4 فن (ACE4xx): عرض 500mm، پرفروش‌ترین سری برای سردخانه‌های تجاری.
سری 5 فن (ACE5xx): عرض 600mm، با ظرفیت‌های هوادهی بالاتر.
سری 6 فن (ACE6xx): عرض 750mm، مخصوص تونل‌های انجماد و سردخانه‌های صنعتی بزرگ.

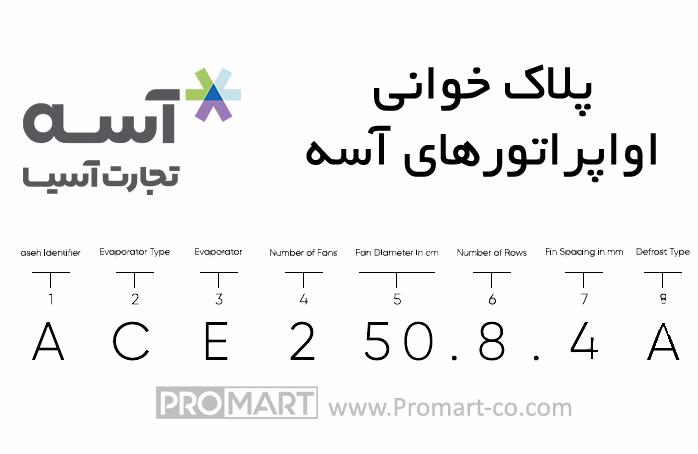

3. نحوه پلاک‌خوانی و نام‌گذاری اواپراتورهای آسه (Model Decoding)
برای انتخاب صحیح کالا و استعلام قیمت، آشنایی با منطق نام‌گذاری مدل‌ها ضروری است. پلاک اواپراتورهای آسه از الگوی زیر پیروی می‌کند:
مثال تحلیلی:
مدل ACE240.6.X:
ACE: اواپراتور برند آسه
2: دارای ۲ عدد فن
40: قطرفن 400 میلی‌متر (سری ۴)
6: کویل ۶ ردیف (مناسب ظرفیت‌های متوسط)
- 4 : فاصله فین 4 میلی متر
- A : نوع دیفراست
4. راهنمای نصب و نگهداری اواپراتور آسه (Installation Guidelines)
بر اساس کاتالوگ آسه، رعایت نکات زیر برای دستیابی به حداکثر راندمان و طول عمر دستگاه الزامی است:
شیب‌بندی خط مکش (Suction Line Slope): خط مکش حتماً باید دارای شیب به سمت اواپراتور باشد. در غیر این صورت و در صورت وجود محدودیت ارتفاع، نصب Oil Trap (تله روغن) در مسیر رفت به کمپرسور ضروری است تا از تجمع روغن در کویل و کاهش ظرفیت جلوگیری شود.
نصب تله (Trap) در مسیر درین (Drain Line): خروجی آب اواپراتور باید حتماً دارای ترپ (P-Trap) در خارج از اتاق سرد باشد. عدم نصب ترپ باعث مکش هوای گرم و مرطوب بیرون به داخل پنل درین و یخ‌زدگی شدید آن می‌شود.
فاصله استاندارد از دیوار: به منظور تأمین هوای ورودی کافی، حداقل فاصله اواپراتور از دیوار پشتی و دیوار سمت پخش‌کن (Distributor Side) باید معادل عرض بدنه دستگاه رعایت شود. این فضا برای تعویض المنت‌های دیفراست نیز ضروری است.
5. نمایندگی اواپراتور آسه
برای خرید اواپراتورهای آسه با ضمانت اصالت کالا و بهره‌مندی از خدمات فنی پس از فروش، انتخاب توزیع‌کننده معتبر اهمیت بالایی دارد. پرومارت (ProMart) به عنوان یکی از توزیع‌کنندگان معتبر گروه تولیدی آسه تجارت آسیا، آماده ارائه مشاوره فنی رایگان جهت انتخاب ظرفیت مناسب (بر اساس ضرایب تصحیح ΔT و گاز مبرد R404A/R134a) و تأمین تجهیزات برودتی مورد نیاز پروژه‌های شما می‌باشد.
جهت دریافت لیست قیمت و کاتالوگ کامل ۲۰۲۵ اواپراتورهای آسه، با کارشناسان فنی پرومارت تماس حاصل فرمایید.
