راهنمای خرید و معرفی شیر روتولاک
راهنمای خرید شیر روتولاک (Rotolock Valve)
شیر روتولاک (Rotolock Valve) یکی از قطعات کاربردی در سیستم‌های تبرید و تهویه مطبوع است که برای اتصال، قطع جریان و دسترسی به بخش‌های مختلف مدار برودتی مورد استفاده قرار می‌گیرد. این شیر معمولاً روی کمپرسورها، رسیورها و مخازن تحت فشار نصب می‌شود و به دلیل برخورداری از اتصال رزوه‌ای مخصوص، امکان جداسازی تجهیزات و انجام عملیات سرویس و تعمیرات را آسان‌تر می‌کند. شیر روتولاک در سایزها و مدل‌های مختلف تولید می‌شود و انتخاب صحیح آن به عواملی مانند نوع تجهیز، اندازه اتصال، نوع مبرد، فشار و دمای کاری بستگی دارد.
شیر روتولاک چیست؟

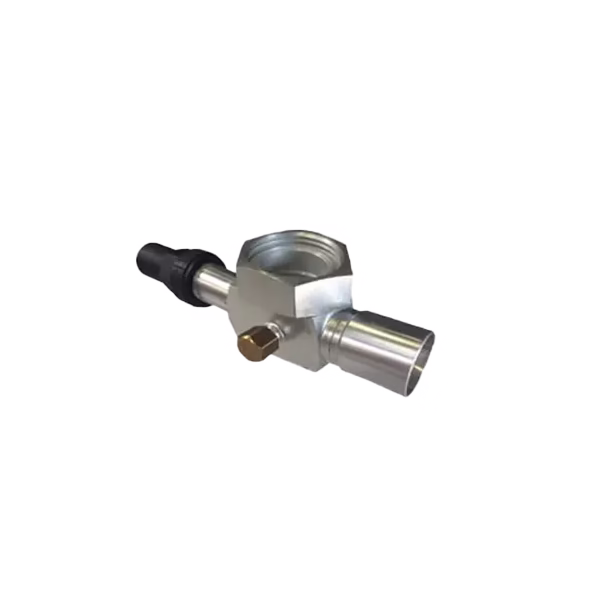

شیر روتولاک (Rotolock Valve) نوعی شیر سرویس و قطع‌کن در سیستم‌های تبرید است که از یک اتصال رزوه‌ای مخصوص برای نصب روی تجهیزات برودتی استفاده می‌کند. این اتصال معمولاً به کمک مهره روتولاک و واشر آب‌بندی به کمپرسور یا مخزن متصل می‌شود و امکان بازکردن و جداکردن شیر را بدون نیاز به برش‌دادن لوله یا انجام عملیات جوشکاری فراهم می‌کند.
یکی از ویژگی‌های مهم شیر روتولاک، سهولت دسترسی به مدار تبرید برای انجام عملیات سرویس و نگهداری است. تکنسین می‌تواند با استفاده از این شیر، بخش موردنظر را از مدار جدا کند یا از طریق پورت سرویس به سیستم دسترسی داشته باشد. به همین دلیل، این قطعه در بسیاری از کمپرسورهای برودتی و مخازن ذخیره مبرد مورد استفاده قرار می‌گیرد.
اتصال روتولاک معمولاً از نوع رزوه‌ای است و آب‌بندی آن به کمک واشر مخصوص انجام می‌شود. جنس واشر باید با نوع مبرد، روغن کمپرسور، فشار و دمای کاری سازگار باشد. در برخی طراحی‌ها، پورت سرویس نیز روی بدنه شیر تعبیه شده است تا عملیات شارژ، تخلیه و اندازه‌گیری فشار آسان‌تر انجام شود.
نکته مهم این است که شیر روتولاک با شیرهای معمولی رزوه‌ای تفاوت دارد. این شیر برای اتصال به تجهیزات دارای محل اتصال روتولاک طراحی شده و استفاده از آن نیازمند تطابق دقیق نوع رزوه، اندازه مهره و سطح آب‌بندی است.
کاربردهای شیر روتولاک
شیر روتولاک به دلیل قابلیت اتصال مطمئن و امکان جداسازی آسان تجهیزات، در بخش‌های مختلف سیستم‌های تبرید و تهویه مطبوع کاربرد دارد. مهم‌ترین موارد استفاده از این شیر عبارت‌اند از:
۱. کمپرسورهای تبرید: یکی از رایج‌ترین کاربردهای شیر روتولاک، نصب روی خطوط مکش و دهش کمپرسورهای برودتی است. این شیر امکان قطع ارتباط کمپرسور با مدار و انجام عملیات سرویس یا تعویض دستگاه را فراهم می‌کند.
۲. مخازن رسیور: در بسیاری از سیستم‌های تبرید، شیرهای روتولاک روی ورودی یا خروجی مخازن ذخیره مبرد نصب می‌شوند تا کنترل و جداسازی مخزن از مدار امکان‌پذیر باشد.
۳. آکومولاتور و سایر مخازن تحت فشار: در برخی طراحی‌ها، برای اتصال تجهیزات جانبی و فراهم‌کردن امکان سرویس، از اتصالات و شیرهای روتولاک استفاده می‌شود.
۴. سردخانه‌های صنعتی و تجاری: در سیستم‌های برودتی سردخانه‌ها، این شیرها به تکنسین کمک می‌کنند تا هنگام تعمیر یا تعویض کمپرسور و مخازن، عملیات جداسازی تجهیزات با سهولت بیشتری انجام شود.
۵. سیستم‌های تهویه مطبوع: در برخی تجهیزات تهویه مطبوع و چیلرها، شیرهای روتولاک برای اتصال کمپرسور و سایر قطعات دارای پورت مناسب مورد استفاده قرار می‌گیرند.
۶. عملیات شارژ و تخلیه مبرد: مدل‌هایی که دارای پورت سرویس هستند، امکان دسترسی به مدار برای شارژ مبرد، تخلیه و انجام تست‌های فشار را فراهم می‌کنند.
معرفی برندهای شیر روتولاک
شیرهای روتولاک توسط تولیدکنندگان مختلف تجهیزات تبرید و قطعات کمپرسور عرضه می‌شوند. هر برند با توجه به طراحی محصولات، نوع اتصال، متریال و محدوده فشار و دمای کاری، مدل‌های متفاوتی را ارائه می‌دهد. از برندهای شناخته‌شده در این زمینه می‌توان به موارد زیر اشاره کرد:
۱. دانفوس (Danfoss)
دانفوس یکی از برندهای مطرح در صنعت تبرید و تهویه مطبوع است که علاوه بر تولید کمپرسور و تجهیزات کنترلی، انواع قطعات و لوازم جانبی کمپرسور را نیز عرضه می‌کند. شیرهای سرویس روتولاک دانفوس در مدل‌ها و سایزهای مختلف تولید می‌شوند. برای نمونه، مدل‌های V01، V04، V05 و V07 با ترکیب‌های متفاوتی از سایز اتصال روتولاک و اتصال لحیمی ODF در کاتالوگ قطعات این شرکت معرفی شده‌اند.
۲. هنری (Henry Technologies)
هنری تکنولوژیز یکی از تولیدکنندگان تجهیزات و شیرآلات مورد استفاده در سیستم‌های تبرید و تهویه مطبوع است. شیرهای روتولاک این برند برای ایجاد نقطه اتصال قابل جداسازی و دسترسی سرویس در کمپرسورها و مخازن تحت فشار طراحی شده‌اند. این محصولات با اتصالات مختلف ODS و SAE و پورت سرویس عرضه می‌شوند و در طراحی آن‌ها به کاهش افت فشار و قابلیت سرویس‌پذیری توجه شده است.
۳. کوپلند (Copeland)
کوپلند از برندهای شناخته‌شده در زمینه تولید کمپرسور و تجهیزات تبرید است. در سبد قطعات و لوازم جانبی کمپرسور این برند، انواع شیرهای سرویس و مجموعه‌های اتصال روتولاک وجود دارد. این قطعات با توجه به مدل کمپرسور و نوع اتصال موردنیاز انتخاب می‌شوند؛ بنابراین هنگام خرید باید شماره فنی و سازگاری قطعه با کمپرسور بررسی شود.
۴. دنالاین (Denaline)
دنالاین نیز در بازار تجهیزات جانبی تبرید، شیرهای روتولاک را در سایزها و ترکیب‌های مختلف اتصال عرضه می‌کند. این محصولات برای اتصال و سرویس تجهیزات برودتی استفاده می‌شوند و هنگام انتخاب آن‌ها باید به اندازه رزوه، قطر اتصال ورودی و خروجی و شرایط کاری توجه کرد.
در انتخاب برند مناسب، علاوه بر شهرت تولیدکننده، بررسی کاتالوگ فنی، اصالت کالا، سازگاری با کمپرسور و دسترسی به واشر و قطعات یدکی اهمیت زیادی دارد.
اجزای شیر روتولاک
ساختار شیر روتولاک با توجه به نوع طراحی و کاربرد آن متفاوت است؛ اما بیشتر مدل‌ها از اجزای اصلی زیر تشکیل می‌شوند:
۱. بدنه (Body): بخش اصلی شیر است که مسیر عبور مبرد و سایر اجزای داخلی را در خود جای می‌دهد. بدنه معمولاً از فولاد یا آلیاژهای مناسب شرایط کاری ساخته می‌شود.
۲. اتصال روتولاک (Rotolock Connection): قسمت رزوه‌ای مخصوصی است که برای اتصال شیر به کمپرسور یا مخزن مورد استفاده قرار می‌گیرد. اندازه و نوع رزوه باید با محل اتصال تجهیز مطابقت داشته باشد.
۳. مهره روتولاک (Rotolock Nut): مهره مخصوصی است که برای محکم‌کردن اتصال شیر روی تجهیز استفاده می‌شود. این مهره با اعمال نیروی مناسب، اتصال مکانیکی را برقرار می‌کند.
۴. واشر آب‌بندی (Gasket): یکی از مهم‌ترین قطعات شیر روتولاک است که در محل اتصال قرار می‌گیرد و از نشت مبرد جلوگیری می‌کند. جنس واشر باید با مبرد و روغن سیستم سازگار باشد.
۵. ساقه یا محور شیر (Stem): در مدل‌های دارای مکانیزم قطع‌کن، ساقه حرکت مکانیزم داخلی را کنترل می‌کند و امکان باز و بسته‌کردن شیر را فراهم می‌سازد.
۶. دیسک یا قطعه آب‌بند (Disc/Sealing Element): در طراحی‌های دارای مکانیزم داخلی، این قطعه با قرارگرفتن در موقعیت بسته، مسیر عبور مبرد را مسدود می‌کند.
۷. فلکه یا دستگیره (Handwheel): در مدل‌های دستی برای باز و بسته‌کردن شیر و کنترل وضعیت آن استفاده می‌شود.
۸. درپوش محافظ (Cap): برای محافظت از بخش‌های حساس شیر و جلوگیری از ورود گردوغبار یا آلودگی به محل اتصال و پورت سرویس به کار می‌رود.
۹. پورت سرویس (Service Port): در برخی مدل‌ها روی بدنه شیر قرار دارد و امکان اتصال تجهیزات اندازه‌گیری فشار، شارژ یا تخلیه مبرد را فراهم می‌کند.
نحوه عملکرد شیر روتولاک
عملکرد شیر روتولاک به نوع طراحی آن بستگی دارد؛ اما در حالت کلی، این قطعه دو وظیفه مهم یعنی ایجاد اتصال قابل جداسازی و فراهم‌کردن امکان قطع جریان یا دسترسی به مدار تبرید را بر عهده دارد.
در مرحله نصب، اتصال رزوه‌ای شیر روی محل مخصوص کمپرسور یا مخزن قرار می‌گیرد. سپس مهره روتولاک با اعمال نیروی مناسب محکم می‌شود تا واشر آب‌بندی در محل خود قرار گیرد و اتصال بدون نشتی ایجاد شود.
در مدل‌های دارای مکانیزم قطع‌کن، با چرخاندن فلکه یا دستگیره، ساقه و قطعه آب‌بند داخلی حرکت می‌کنند. در وضعیت باز، مسیر عبور مبرد برقرار است و سیال می‌تواند از شیر عبور کند. با قرارگرفتن قطعه آب‌بند در وضعیت بسته، مسیر جریان مسدود می‌شود و امکان جداسازی تجهیز از مدار فراهم می‌گردد.
در مدل‌های دارای پورت سرویس، تکنسین می‌تواند با اتصال ابزار مناسب به این قسمت، عملیات اندازه‌گیری فشار، شارژ یا تخلیه مبرد را طبق دستورالعمل ایمنی انجام دهد.
یکی از مزایای این ساختار، امکان جداسازی تجهیزات بدون نیاز به برش‌دادن لوله‌های متصل به آن‌هاست. این ویژگی به‌ویژه هنگام تعویض کمپرسور یا تعمیر مخازن در سیستم‌های تبرید اهمیت دارد.
ویژگی‌ها، مزایا و معایب شیر روتولاک
شیر روتولاک به دلیل طراحی خاص اتصال و قابلیت سرویس‌پذیری، در بسیاری از سیستم‌های تبرید مورد استفاده قرار می‌گیرد. با این حال، مانند سایر قطعات مکانیکی، دارای مزایا و محدودیت‌هایی است.
مزایای شیر روتولاک
- نصب و جداسازی آسان: اتصال رزوه‌ای مخصوص، امکان جداکردن شیر یا تجهیز متصل به آن را بدون برش لوله فراهم می‌کند.
- کاهش نیاز به جوشکاری: در محل اتصال روتولاک نیازی به جوشکاری مستقیم وجود ندارد و در نتیجه بخشی از خطرات ناشی از حرارت و آسیب به قطعات کاهش می‌یابد.
- سهولت تعمیر و نگهداری: تکنسین می‌تواند با جداسازی بخش موردنظر، عملیات سرویس و تعمیر را ساده‌تر انجام دهد.
- قابلیت دسترسی به مدار: مدل‌های دارای پورت سرویس، امکان اندازه‌گیری فشار و انجام عملیات سرویس را فراهم می‌کنند.
- تنوع در سایز اتصال: این شیرها در اندازه‌های مختلف رزوه روتولاک و قطر اتصالات لوله عرضه می‌شوند.
- اتصال مطمئن: در صورت استفاده از واشر مناسب و نصب اصولی، اتصال می‌تواند آب‌بندی قابل اطمینانی داشته باشد.
- کاهش زمان تعمیرات: امکان جداسازی سریع‌تر تجهیزات می‌تواند زمان توقف سیستم را کاهش دهد.
معایب شیر روتولاک
- نیاز به تطابق دقیق رزوه: انتخاب اشتباه سایز یا نوع رزوه می‌تواند باعث نصب نامناسب و نشتی شود.
- حساسیت به واشر آب‌بندی: آسیب‌دیدگی، فرسودگی یا ناسازگاری واشر با مبرد و روغن ممکن است موجب نشت شود.
- نیاز به فضای نصب: مهره و بدنه شیر ممکن است به فضای کافی برای نصب، بازکردن و سرویس نیاز داشته باشند.
- احتمال آسیب در سفت‌کردن بیش از حد: اعمال گشتاور نامناسب می‌تواند به رزوه، واشر یا سطح اتصال آسیب وارد کند.
- نیاز به قطعات سازگار: در زمان تعمیر یا تعویض باید از واشر و قطعاتی استفاده شود که با مدل شیر و شرایط کاری آن مطابقت داشته باشند.
راهنمای انتخاب شیر روتولاک
انتخاب شیر روتولاک مناسب به بررسی چند مشخصه فنی وابسته است. خرید محصول صرفاً بر اساس ظاهر یا اندازه تقریبی اتصال ممکن است باعث ایجاد نشتی یا ناسازگاری با کمپرسور شود. مهم‌ترین معیارهای انتخاب عبارت‌اند از:
۱. سایز اتصال روتولاک: یکی از مهم‌ترین موارد در انتخاب این شیر، اندازه رزوه روتولاک است. سایزهایی مانند ۱ اینچ، ۱ و ۱/۴ اینچ، ۱ و ۳/۴ اینچ و ۲ و ۱/۴ اینچ در برخی سری‌های محصولات وجود دارند. اندازه اتصال باید دقیقاً با محل نصب روی کمپرسور یا مخزن مطابقت داشته باشد.
۲. سایز اتصال لوله: علاوه بر اندازه رزوه روتولاک، قطر اتصال ورودی یا خروجی شیر نیز اهمیت دارد. این اتصال ممکن است از نوع لحیمی ODF یا SAE باشد. برای مثال، در برخی مدل‌های دانفوس، اتصال روتولاک ۱ و ۱/۴ اینچ با اتصال لحیمی ۳/۴ یا ۷/۸ اینچ عرضه می‌شود.
۳. نوع و محل نصب: شیرهای روتولاک ممکن است با طراحی افقی یا عمودی تولید شوند. محل قرارگیری اتصال رزوه‌ای و جهت خروجی در این مدل‌ها متفاوت است. بنابراین باید با توجه به وضعیت نصب کمپرسور یا مخزن، مدل مناسب انتخاب شود.
۴. فشار کاری: حداکثر فشار کاری شیر باید با فشار طراحی سیستم و شرایط عملکرد آن مطابقت داشته باشد. استفاده از شیر با فشار مجاز پایین‌تر از نیاز سیستم می‌تواند خطرناک باشد.
۵. دمای کاری: محدوده دمای مجاز بدنه، واشر و قطعات آب‌بندی باید با دمای مبرد و شرایط محیطی سازگار باشد.
۶. نوع مبرد و روغن: سازگاری متریال بدنه و به‌ویژه واشر آب‌بندی با مبرد و روغن کمپرسور اهمیت زیادی دارد. نباید صرفاً بر اساس شباهت ظاهری، یک واشر را برای همه مبردها مناسب دانست.
۷. وجود پورت سرویس: اگر برای اندازه‌گیری فشار یا انجام عملیات شارژ و تخلیه به دسترسی سرویس نیاز باشد، باید مدلی انتخاب شود که پورت سرویس مناسب داشته باشد.
۸. برند و اصالت کالا: خرید از تأمین‌کننده معتبر و بررسی شماره فنی محصول، کاتالوگ و بسته‌بندی اصلی به کاهش احتمال تهیه کالای تقلبی یا نامتناسب کمک می‌کند.
۹. سازگاری با کمپرسور: پیش از خرید، مدل کمپرسور، نوع اتصال، فاصله و ابعاد محل نصب باید بررسی شود. در بسیاری از موارد، انتخاب شیر بر اساس شماره فنی قطعه اصلی مطمئن‌ترین روش است.
روش‌های نصب و راه‌اندازی
نصب شیر روتولاک باید توسط تکنسین متخصص تبرید و مطابق دستورالعمل سازنده انجام شود. از آنجا که این شیر در مدار مبرد و تجهیزات تحت فشار نصب می‌شود، رعایت نکات ایمنی ضروری است.
مراحل عمومی نصب عبارت‌اند از:
۱. بررسی مشخصات شیر: پیش از نصب، سایز رزوه، قطر اتصال لوله، نوع واشر، محدوده فشار و دمای کاری و سازگاری شیر با مبرد بررسی شود.
۲. آماده‌سازی محل اتصال: سطح اتصال کمپرسور یا مخزن باید تمیز، سالم و عاری از آلودگی، خراش و آسیب باشد. هرگونه آلودگی روی سطح آب‌بندی می‌تواند باعث نشتی شود.
۳. بررسی واشر: واشر مناسب باید از نظر اندازه، جنس و سلامت فیزیکی بررسی شود. استفاده مجدد از واشر آسیب‌دیده یا تغییرشکل‌یافته توصیه نمی‌شود.
۴. قرار دادن شیر در موقعیت مناسب: شیر باید به‌گونه‌ای قرار گیرد که اتصال رزوه‌ای و خروجی لوله بدون اعمال تنش اضافی به بدنه یا کمپرسور نصب شوند.
۵. سفت‌کردن مهره روتولاک: مهره باید با ابزار مناسب و طبق گشتاور توصیه‌شده سازنده محکم شود. سفت‌کردن بیش از حد می‌تواند به رزوه و واشر آسیب وارد کند.
۶. اتصال لوله: در مدل‌های دارای اتصال لحیمی، عملیات اتصال لوله باید با رعایت دستورالعمل سازنده و استفاده از روش مناسب انجام شود. لازم است از انتقال حرارت بیش از حد به قطعات آب‌بندی جلوگیری شود.
۷. تست نشتی: پس از تکمیل نصب، مدار باید مطابق دستورالعمل فنی و استانداردهای ایمنی با روش مناسب از نظر نشتی بررسی شود.
۸. راه‌اندازی سیستم: پس از اطمینان از صحت اتصال و آب‌بندی، سیستم طبق دستورالعمل سازنده کمپرسور و تجهیزات تبرید راه‌اندازی شود.
توجه داشته باشید که پیش از بازکردن یا جداسازی شیر، باید مدار به روش اصولی ایزوله و مبرد آن بازیابی شود. بازکردن اتصال روتولاک در حالی که مدار تحت فشار است، بسیار خطرناک خواهد بود.
گارانتی و خدمات پس از فروش
گارانتی و خدمات پس از فروش در خرید شیر روتولاک اهمیت زیادی دارد؛ زیرا کیفیت اتصال و عملکرد صحیح آن مستقیماً بر ایمنی و قابلیت اطمینان سیستم تبرید تأثیر می‌گذارد.
پیش از خرید، بهتر است موارد زیر بررسی شوند:
- اصالت برند و شماره فنی محصول
- مدت و شرایط ضمانت کالا
- سلامت بدنه، رزوه‌ها و محل آب‌بندی
- امکان تأمین واشر و قطعات یدکی
- دسترسی به کاتالوگ و اطلاعات فنی محصول
- شرایط تعویض یا تعمیر در صورت وجود ایراد ساخت
- پشتیبانی فنی برای انتخاب مدل متناسب با کمپرسور
شرایط گارانتی در برندها و فروشندگان مختلف یکسان نیست. همچنین آسیب ناشی از نصب غیراصولی، سفت‌کردن بیش از حد مهره یا استفاده از واشر نامناسب ممکن است تحت پوشش ضمانت قرار نگیرد. بنابراین بهتر است پیش از خرید، شرایط ضمانت و خدمات پس از فروش به‌صورت شفاف بررسی شود.
روش‌های عیب‌یابی، نگهداری و تعمیر
شیر روتولاک معمولاً ساختار مکانیکی ساده‌ای دارد؛ اما خرابی واشر، آسیب‌دیدگی رزوه یا مشکلات مکانیزم داخلی می‌توانند باعث اختلال در عملکرد آن شوند. بررسی دوره‌ای شیر و اتصالات آن به جلوگیری از نشتی و کاهش هزینه تعمیرات کمک می‌کند.
مشکلات رایج شیر روتولاک
۱. نشتی از محل اتصال روتولاک: یکی از مشکلات رایج، نشت مبرد از محل اتصال شیر به کمپرسور یا مخزن است. این مشکل ممکن است به دلیل فرسودگی واشر، نصب نادرست، آلودگی سطح آب‌بندی یا سفت‌کردن نامناسب مهره رخ دهد. در این شرایط، اتصال باید پس از ایمن‌سازی مدار بررسی و در صورت نیاز واشر تعویض شود.
۲. نشتی از بدنه یا محل اتصال لوله: ترک‌خوردگی، خوردگی یا آسیب مکانیکی می‌تواند موجب نشتی شود. در چنین شرایطی باید بدنه و اتصالات بررسی شوند و در صورت وجود آسیب جدی، شیر تعویض شود.
۳. سختی در باز و بسته‌شدن: رسوب، خوردگی یا آسیب‌دیدگی ساقه و مکانیزم داخلی می‌تواند باعث افزایش نیروی موردنیاز برای چرخاندن دستگیره شود. استفاده از نیروی بیش از حد برای بازکردن شیر توصیه نمی‌شود.
۴. افت فشار یا محدودیت جریان: گرفتگی مسیر عبور، آسیب‌دیدگی قطعات داخلی یا انتخاب نامناسب سایز شیر ممکن است باعث محدودشدن جریان مبرد شود. بررسی مسیر عبور و تطابق ظرفیت شیر با نیاز سیستم ضروری است.
۵. خرابی پورت سرویس: آسیب‌دیدگی رزوه پورت، درپوش یا آب‌بندی آن می‌تواند باعث نشت مبرد شود. در صورت مشاهده نشتی، قطعات معیوب باید با نمونه سازگار تعویض شوند.
نکات مهم نگهداری
- وضعیت ظاهری بدنه و اتصالات به‌صورت دوره‌ای بررسی شود.
- محل اتصال روتولاک و پورت سرویس از نظر نشتی کنترل شود.
- از واردکردن ضربه یا نیروی بیش از حد به مهره و دستگیره خودداری شود.
- در زمان جداسازی شیر، واشر آب‌بندی از نظر سلامت بررسی و در صورت نیاز تعویض شود.
- از قطعات یدکی و واشرهای سازگار با مبرد و روغن سیستم استفاده شود.
- در صورت مشاهده خوردگی یا آسیب رزوه، از نصب مجدد قطعه معیوب خودداری شود.
- عملیات تعمیر و تعویض تنها پس از ایزوله‌سازی و بازیابی ایمن مبرد انجام شود.
سوالات متداول
۱. شیر روتولاک چیست و چه کاربردی دارد؟
شیر روتولاک نوعی شیر سرویس و اتصال رزوه‌ای مخصوص سیستم‌های تبرید است که برای اتصال و جداسازی کمپرسورها و مخازن تحت فشار و در برخی مدل‌ها برای قطع جریان و دسترسی سرویس به مدار استفاده می‌شود.
۲. تفاوت شیر روتولاک با شیرهای معمولی چیست؟
مهم‌ترین تفاوت، نوع اتصال آن است. شیر روتولاک از اتصال رزوه‌ای مخصوص و واشر آب‌بندی استفاده می‌کند و برای نصب روی تجهیزات دارای محل اتصال روتولاک طراحی شده است. در نتیجه، امکان جداسازی تجهیزات بدون برش‌دادن لوله فراهم می‌شود.
۳. شیر روتولاک در کدام قسمت کمپرسور نصب می‌شود؟
این شیر معمولاً روی محل اتصال خطوط مکش و دهش کمپرسور نصب می‌شود. محل دقیق نصب و نوع شیر به طراحی کمپرسور و مشخصات فنی آن بستگی دارد.
۴. آیا شیر روتولاک فقط برای کمپرسورها استفاده می‌شود؟
خیر. علاوه بر کمپرسورها، در برخی مخازن رسیور، آکومولاتورها و سایر تجهیزات دارای اتصال مناسب نیز از شیرهای روتولاک استفاده می‌شود.
۵. شیر روتولاک در چه سایزهایی تولید می‌شود؟
این شیرها در اندازه‌های مختلف اتصال رزوه‌ای و قطرهای متفاوت ورودی و خروجی تولید می‌شوند. سایزهای قابل عرضه به برند و سری محصول بستگی دارند.
۶. واشر شیر روتولاک چه اهمیتی دارد؟
واشر وظیفه آب‌بندی محل اتصال را بر عهده دارد و از نشت مبرد جلوگیری می‌کند. انتخاب جنس و اندازه مناسب واشر برای عملکرد مطمئن شیر ضروری است.
۷. آیا شیر روتولاک نیاز به جوشکاری دارد؟
اتصال رزوه‌ای روتولاک به خود کمپرسور یا مخزن نیاز به جوشکاری ندارد؛ اما برخی مدل‌ها دارای خروجی لحیمی هستند که اتصال لوله به آن‌ها با روش لحیم‌کاری یا جوشکاری مناسب انجام می‌شود.
۸. چگونه سایز مناسب شیر روتولاک را انتخاب کنیم؟
برای انتخاب صحیح باید اندازه رزوه محل اتصال کمپرسور یا مخزن، قطر اتصال لوله، نوع اتصال، فشار و دمای کاری و نوع مبرد بررسی شود. تطبیق شماره فنی شیر با کاتالوگ تجهیز بهترین روش انتخاب است.
۹. علت نشتی شیر روتولاک چیست؟
فرسودگی یا خرابی واشر، آلودگی سطح آب‌بندی، نصب نادرست، آسیب‌دیدگی رزوه و سفت‌کردن نامناسب مهره از دلایل رایج نشتی هستند.
۱۰. آیا می‌توان شیر روتولاک را بدون تخلیه مبرد تعویض کرد؟
خیر. پیش از بازکردن اتصال باید بخش موردنظر به‌صورت اصولی ایزوله و مبرد آن مطابق الزامات ایمنی بازیابی شود. بازکردن اتصال تحت فشار می‌تواند خطرات جدی ایجاد کند.
۱۱. تفاوت روتولاک افقی و عمودی چیست؟
تفاوت اصلی در موقعیت قرارگیری اتصال رزوه‌ای و جهت نصب شیر است. انتخاب مدل مناسب باید با توجه به محل اتصال و وضعیت قرارگیری کمپرسور یا مخزن انجام شود.
۱۲. بهترین برند شیر روتولاک کدام است؟
برندهایی مانند دانفوس، هنری و کوپلند از تولیدکنندگان شناخته‌شده در این حوزه هستند. انتخاب بهترین گزینه به نوع کمپرسور، سایز اتصال، شرایط کاری، اصالت محصول و دسترسی به قطعات یدکی بستگی دارد.
جمع‌بندی
شیر روتولاک یکی از قطعات مهم در سیستم‌های تبرید است که با فراهم‌کردن اتصال رزوه‌ای قابل جداسازی، عملیات نصب، سرویس و تعمیر کمپرسورها و مخازن تحت فشار را آسان‌تر می‌کند. این شیرها در سایزها و طراحی‌های مختلف تولید می‌شوند و برای انتخاب آن‌ها باید به اندازه اتصال روتولاک، قطر خروجی، نوع مبرد، فشار و دمای کاری و سازگاری واشر آب‌بندی توجه کرد. خرید محصول اصل از برند معتبر و نصب اصولی آن، نقش مهمی در جلوگیری از نشتی و افزایش قابلیت اطمینان سیستم تبرید دارد.
