کندانسینگ یونیت دو مرحلهای بیتزر: قدرتی بینظیر برای سرمایش فوقالعاده پایین
در علم تبرید، هرچه دمای تبخیر پایینتر میرود، چالشهای مهندسی به صورت تصاعدی افزایش مییابند. زمانی که نیاز به دماهای بسیار پایین، مثلاً برای انجماد سریع مواد غذایی، نگهداری محصولات خاص دارویی یا فرآیندهای برودتی صنعتی دارید، یک کمپرسور تک مرحلهای دیگر پاسخگو نیست. اینجا دقیقاً همان نقطهای است که کندانسینگ یونیتهای دو مرحلهای (Two-Stage) بیتزر وارد میدان میشوند و قدرتی فراتر از تصور را به نمایش میگذارند. پرومارت، به عنوان واردکننده و فروشنده معتبر محصولات بیتزر در ایران، با افتخار این فناوری پیشرفته را به صنعت تبرید کشور عرضه میکند.
چرا به یک سیستم دو مرحلهای نیاز داریم؟
برای درک ارزش یک کندانسینگ یونیت دو مرحلهای، ابتدا باید محدودیتهای ذاتی کمپرسورهای تک مرحلهای را بشناسیم. در یک سیکل تبرید معمولی، زمانی که اختلاف فشار بین اواپراتور (سمت مکش) و کندانسور (سمت دهش) بسیار زیاد میشود (مثلاً در دماهای تبخیر ۳۵- درجه سانتیگراد و پایینتر)، چند اتفاق نامطلوب رخ میدهد:
افزایش شدید دمای تخلیه: دمای گاز خروجی از کمپرسور به قدری بالا میرود که میتواند باعث تجزیه روغن، تشکیل رسوبات کربنی و در نهایت آسیب جدی به کمپرسور شود.
کاهش شدید راندمان حجمی: با افزایش نسبت فشار، نشتی داخلی گاز از پیستونها بیشتر شده و ظرفیت مفید کمپرسور به شدت افت میکند.
افزایش فشار بر قطعات مکانیکی: فشار بیش از حد بر یاتاقانها، پیستونها و میللنگ میتواند به مرور زمان منجر به خرابیهای زودهنگام شود.
کندانسینگ یونیتهای دو مرحلهای بیتزر با تقسیم فرآیند تراکم به دو مرحله مجزا و خنککاری میانی گاز (Intercooling)، تمام این مشکلات را به شکلی هوشمندانه حل میکنند. در این سیستمها، گاز ابتدا از فشار تبخیر (فشار پایین) توسط کمپرسور مرحله اول (Low Stage) مکیده شده و تا یک فشار میانی متراکم میشود. سپس، قبل از ورود به کمپرسور مرحله دوم (High Stage)، گاز از یک مبدل خنککن میانی عبور کرده و دمای آن به شدت کاهش مییابد. در نهایت، کمپرسور مرحله دوم این گاز خنکشده را تا فشار تقطیر نهایی متراکم میکند. نتیجه نهایی این فرآیند پیچیده اما مهندسیشده، موارد زیر خواهد بود:
دستیابی ایمن به دماهای تبخیر بسیار پایین (تا ۴۵- درجه و فراتر)
دمای تخلیه کاملاً کنترلشده و ایمن
راندمان حجمی و انرژی به مراتب بالاتر نسبت به یک سیستم تک مرحلهای
افزایش طول عمر و قابلیت اطمینان کمپرسور
سریهای دو مرحلهای بیتزر: LHE و K Series
بیتزر این فناوری قدرتمند را در هر دو خانواده کندانسینگ یونیتهای هوا خنک (سری LHE) و آب خنک (سری K) ارائه میدهد تا برای هر نوع شرایط نصبی، یک پاسخ تخصصی وجود داشته باشد. پرومارت هر دو سری را برای کاربردهای برودتی خاص در ایران تامین میکند.

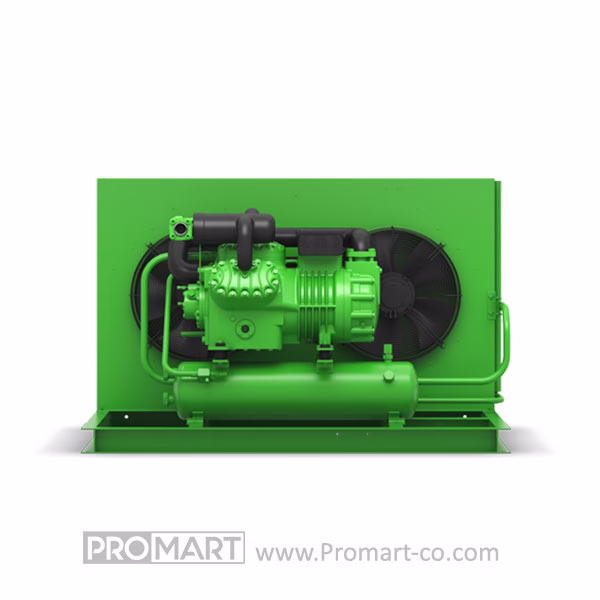

۱. کندانسینگ یونیتهای دو مرحلهای هوا خنک – سری LHE
این واحدها که در کاتالوگ تحت عنوان “LHE with 2-Stage Compressors” معرفی شدهاند، ترکیبی از کمپرسورهای تخصصی دو مرحلهای با کندانسورهای مینی چنل هوا خنک هستند. این سری برای مکانهایی که دسترسی به منبع آب خنککن وجود ندارد اما به دمای بسیار پایین نیاز است، گزینهای ایدهآل محسوب میشوند.
مشخصات کلیدی این سری:
دامنه جابجایی حجمی گسترده: از ۱۹.۷۰/۱۲.۶۰ مترمکعب بر ساعت (مرحله کم فشار/پر فشار) در مدل LH104E تا ۱۰۱.۱۰/۵۰.۵۰ مترمکعب بر ساعت در مدل قدرتمند LH265E.
هشت مدل استاندارد: برای پوشش دقیق هر نیاز ظرفیتی.
مبردهای پایدار و قدرتمند: این سری با مبردهای R404A (سنتی) و همچنین مبردهای جدیدتر و دوستدار محیط زیست مانند R448A و R449A عملکرد تأیید شده و بهینهای دارد. این یعنی حتی در پروژههای مدرن با الزامات زیستمحیطی سختگیرانه نیز میتوانید روی عملکرد بینقص آنها حساب کنید.
ظرفیتهای واقعی در شرایط سخت: به عنوان مثال، مدل LH265E/S6F-30.2Y در دمای تبخیر ۴۵- درجه و دمای محیط ۳۲+ درجه سانتیگراد، ظرفیتی معادل ۲۰.۸ کیلووات با R404A و ۱۷.۲۸ کیلووات با R448A ارائه میدهد. این ارقام، قدرت خیرهکننده این واحدها را در شرایطی که بسیاری از سیستمها از کار میافتند، نشان میدهد.
۲. کندانسینگ یونیتهای دو مرحلهای آب خنک – سری K
برای تأسیساتی که محدودیت فضا یا حساسیت به صدای کمپرسورهای بزرگ هوا خنک را دارند، نسخه آب خنک این کمپرسورهای قدرتمند در قالب سری K عرضه میشود. همانطور که در کاتالوگ ذکر شده، این سری با کندانسورهای پوسته و لوله (Shell & Tube) کمصدا و جمعوجور ارائه میشود.
مشخصات کلیدی این سری:
هفت مدل تأیید شده: با پسوند “K” (استاندارد) “KB” (مقاوم به آب شور).
عملکرد درخشان با R448A: در کاتالوگ اصلی، عملکرد این واحدها با مبرد R448A به عنوان یک شاخص کلیدی اعلام شده است. برای مثال:
مدل K373H/S4T-5.2Y با ظرفیت ۵.۲۷ کیلووات
مدل K573H/S6G-25.2Y با ظرفیت ۲۲.۶۰ کیلووات
مدل K813H/S6F-30.2Y با ظرفیت ۲۷.۰۰ کیلووات
مقاومت در شرایط سخت (سری KB): گزینه “B” در نامگذاری این مدلها به معنای مقاومت در برابر آب شور است. این قابلیت، کندانسینگ یونیتهای دو مرحلهای آب خنک را برای نصب در شناورها، کشتیهای صیادی صنعتی و مناطق ساحلی که دسترسی به آب شیرین محدود است، به یک راهکار بیبدیل تبدیل میکند. پرومارت با توجه به نیاز بنادر و صنایع دریایی کشور، آماده تأمین این مدلهای خاص است.
کاربردها: کجا به یک واحد دو مرحلهای نیاز داریم؟
سرمایهگذاری بر روی یک کندانسینگ یونیت دو مرحلهای، یک تصمیم کاملاً تخصصی است که با نیاز به دماهای بسیار پایین گره خورده است. مشتریان پرومارت معمولاً این واحدها را برای کاربردهای زیر جستجو میکنند:
تونلهای انجماد سریع (IQF): در صنایع غذایی، برای منجمد کردن سریع محصولاتی مانند میگو، فیله مرغ، سبزیجات و بستنی، نیاز به دماهای ۴۰- درجه و پایینتر با حجم سرمایش بالا وجود دارد. واحدهای دو مرحلهای بیتزر، ستون فقرات این خطوط تولید هستند.
سردخانههای نگهداری محصولات خاص: برخی واکسنها، پلاسمای خون و محصولات بیولوژیکی برای حفظ خواص خود، نیازمند دمای نگهداری ۴۵- درجه یا حتی ۶۰- درجه هستند. یک کندانسینگ یونیت دو مرحلهای با پایداری دمایی بالا، امنیت این محصولات حیاتی را تضمین میکند.
اتاقهای تست و شوک حرارتی: در صنایع هوافضا، خودروسازی و الکترونیک، قطعات باید در دماهای بسیار پایین تست شوند. واحدهای بیتزر با تنظیم ظرفیت VARISTEP (از ۱۰٪ تا ۱۰۰٪) میتوانند شرایط دمایی دقیق و متغیر این تستها را فراهم کنند.
فرآیندهای شیمیایی و پتروشیمی: برخی واکنشهای شیمیایی نیازمند کنترل دما در محدودههای برودتی هستند که این واحدها با قابلیت اطمینان بالا این نیاز را برآورده میسازند.
مشخصات فنی پیشرفته و تجهیزات جانبی
کندانسینگ یونیتهای دو مرحلهای بیتزر تنها یک کمپرسور قوی نیستند؛ آنها یک پکیج کامل و هوشمند هستند. بر اساس اطلاعات کاتالوگ، این واحدها شامل تجهیزات پیشرفتهای هستند که عملکرد ایمن و بهینه را تضمین میکنند:
کمپرسورهای نیمه هرمتیک دو مرحلهای: طراحی ویژه برای تحمل نسبت فشار بالا و دماهای پایین.
خنککن میانی (Intercooler): یکی از اجزای کلیدی در سیکل دو مرحلهای که دمای گاز ورودی به مرحله دوم را کاهش داده و راندمان کل سیستم را افزایش میدهد.
IQ MODULE CM-RC-02: این ماژول حفاظتی هوشمند که از سایز کمپرسور CE3 به بالا استاندارد است، به طور مداوم پارامترهای حیاتی را پایش کرده و در صورت بروز خطا، از کمپرسور محافظت میکند.
کندانسورهای بهینه: چه از نوع مینی چنل (هوا خنک) و چه پوسته و لوله (آب خنک)، این کندانسورها برای کمترین شارژ مبرد و بالاترین راندمان تبادل حرارتی طراحی شدهاند.
امکان تنظیم ظرفیت VARISTEP: برای تطبیق پیوسته و بدون پله ظرفیت با نیاز واقعی سیستم، که هم باعث صرفهجویی در مصرف انرژی میشود و هم پایداری دما را افزایش میدهد.
شارژ روغن استاندارد BSE32: روغن پلیاولاستر با کارایی بالا که سازگاری کامل با مبردهای HFC و HFO را تضمین میکند.
چرا پرومارت تأمینکننده قابل اعتماد شماست؟
خرید و راهاندازی یک کندانسینگ یونیت دو مرحلهای، یک پروژه فوقتخصصی است که نیاز به دقت و دانش فنی بالایی دارد. اشتباه در انتخاب مدل، مبرد یا تنظیمات کنترلی میتواند به قیمت یک خرابی فاجعهبار تمام شود. تیم فنی پرومارت با تکیه بر سالها تجربه در واردات تجهیزات برودتی و دسترسی به نرمافزارهای محاسباتی پیشرفته بیتزر، این اطمینان را به شما میدهد که بهترین انتخاب برای پروژهتان صورت گرفته است. ما فراتر از فروش، خدمات زیر را ارائه میدهیم:
محاسبات فنی دقیق: با دریافت پارامترهای پروژه شما (دمای تبخیر مورد نیاز، بار حرارتی، دمای محیط، نوع کاربرد)، مهندسان ما با نرمافزار BITZER SOFTWARE مدل دقیق را انتخاب میکنند.
تأمین روغن و قطعات یدکی: روغنهای اصلی BSE32/BSE55 و قطعات یدکی کمپرسورهای دو مرحلهای را از ما بخواهید.
مشاوره در انتخاب مبرد راهبردی: با توجه به قوانین جدید، ما به شما کمک میکنیم سیستمی با مبرد پایدار مانند R448A طراحی کنید که سالها بدون نگرانی از تغییرات قانونی کار کند.
جمعبندی
کندانسینگ یونیتهای دو مرحلهای بیتزر، اوج مهندسی در تبرید صنعتی برای دستیابی به دماهای بسیار پایین هستند. چه به یک واحد هوا خنک قدرتمند برای تونل انجماد نیاز داشته باشید و چه یک واحد آب خنک کمصدا و مقاوم برای یک شناور، سریهای LHE و K بیتزر با پشتیبانی پرومارت، پاسخی مطمئن برای شما دارند. این یک هزینه نیست، بلکه یک سرمایهگذاری استراتژیک بر روی پایداری، قدرت و امنیت فرآیند تولید یا نگهداری شماست.
برای دریافت مشاوره فنی اختصاصی و استعلام قیمت کندانسینگ یونیتهای دو مرحلهای بیتزر، همین اکنون با کارشناسان فروش پرومارت تماس بگیرید و پروژه خود را در مسیر موفقیت قرار دهید.
