راهنمای خرید گیج فشار گرین

گیج فشار گرین یکی از تجهیزات اندازه‌گیری فشار در سیستم‌های تبرید، تهویه مطبوع و کاربردهای صنعتی است که برای نمایش و کنترل فشار سیالات مورد استفاده قرار می‌گیرد. انتخاب صحیح این ابزار به تکنسین‌ها و اپراتورها کمک می‌کند تا فشار سیستم را به‌صورت دقیق بررسی کنند، از عملکرد نامناسب تجهیزات جلوگیری کنند و احتمال بروز آسیب به کمپرسور، لوله‌ها و سایر اجزای مدار را کاهش دهند.

در زمان خرید گیج فشار گرین، باید عواملی مانند محدوده اندازه‌گیری، نوع سیال، دقت نمایش، قطر صفحه، نوع اتصال و شرایط محیطی را در نظر گرفت. در ادامه با کاربردها، اجزا، نحوه عملکرد و نکات مهم انتخاب و نگهداری این گیج فشار آشنا می‌شویم.

گیج فشار گرین چیست؟

گیج فشار گرین (Green Pressure Gauge) ابزاری برای اندازه‌گیری و نمایش فشار گازها و مایعات در یک سیستم است. این تجهیز با اتصال به خط لوله، مخزن یا بخش موردنظر، فشار سیال را اندازه‌گیری کرده و مقدار آن را روی صفحه مدرج نمایش می‌دهد.

در سیستم‌های برودتی و تهویه مطبوع، اندازه‌گیری فشار اهمیت زیادی دارد؛ زیرا فشار کاری مبرد با شرایط عملکرد کمپرسور، کندانسور و اواپراتور ارتباط مستقیم دارد. تکنسین با استفاده از گیج فشار می‌تواند وضعیت فشار مکش و دهش را بررسی کرده و عملکرد مدار تبرید را ارزیابی کند.

نکته مهم این است که مشخصات فنی و مدل‌های موجود گیج فشار گرین باید بر اساس کد محصول و کاتالوگ همان سری بررسی شوند؛ زیرا صرف نام برند برای تعیین محدوده فشار، کلاس دقت یا سازگاری با مبردهای مختلف کافی نیست.

کاربردهای گیج فشار گرین

گیج فشار گرین در سیستم‌هایی استفاده می‌شود که اندازه‌گیری و پایش فشار سیال در آن‌ها اهمیت دارد. مهم‌ترین کاربردهای این تجهیز عبارت‌اند از:

۱. سیستم‌های برودتی و سردخانه‌ای: برای بررسی فشار مکش و دهش کمپرسور، کنترل شرایط کاری مدار تبرید و کمک به عیب‌یابی سیستم‌های سردخانه‌ای استفاده می‌شود.

۲. چیلرها و تجهیزات تهویه مطبوع: در چیلرها و سیستم‌های سرمایشی و گرمایشی، اندازه‌گیری فشار بخش‌های مختلف مدار به ارزیابی عملکرد تجهیزات کمک می‌کند.

۳. کمپرسورهای برودتی و صنعتی: گیج فشار برای مشاهده فشار خروجی کمپرسور و بررسی فشار خطوط مختلف کاربرد دارد.

۴. خطوط انتقال سیالات: در برخی کاربردهای صنعتی، برای نمایش فشار گازها و مایعات در خطوط لوله و مخازن به کار می‌رود؛ البته سازگاری متریال گیج با سیال باید بررسی شود.

۵. تعمیر و نگهداری تجهیزات: تکنسین‌ها هنگام سرویس دوره‌ای و عیب‌یابی از گیج فشار برای بررسی تغییرات فشار و تشخیص شرایط غیرعادی سیستم استفاده می‌کنند.

معرفی مدل‌های گیج فشار گرین

مدل‌های گیج فشار را می‌توان بر اساس نوع ساختار، کاربرد و محدوده اندازه‌گیری دسته‌بندی کرد. با این حال، برای معرفی دقیق مدل‌های اختصاصی برند گرین باید شماره مدل یا کاتالوگ رسمی محصول در دسترس باشد.

به‌طور کلی، گیج‌های فشار مورد استفاده در تجهیزات تبرید و تهویه مطبوع در گروه‌های زیر قرار می‌گیرند:

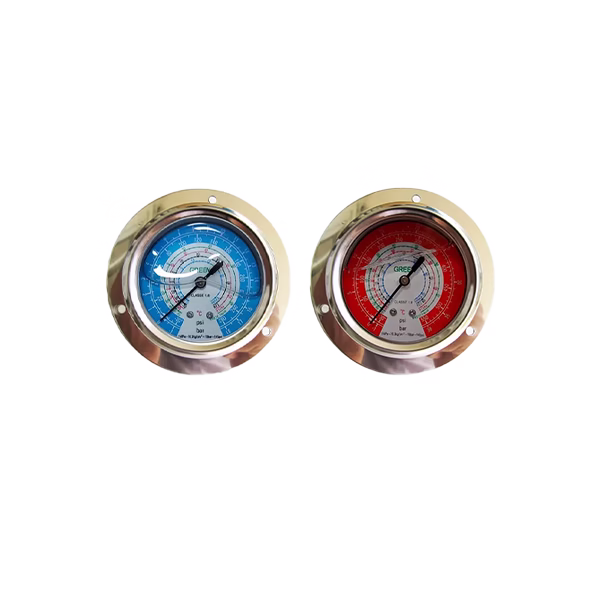

• گیج فشار پایین: برای اندازه‌گیری فشارهای پایین‌تر، از جمله فشار مکش کمپرسور در مدارهای تبرید، استفاده می‌شود.

• گیج فشار بالا: برای اندازه‌گیری فشار بخش پرفشار مدار، مانند خط دهش کمپرسور یا بخش کندانسور، کاربرد دارد.

• گیج فشار روغنی: در این نوع گیج، محفظه با مایع مخصوص پر می‌شود تا ارتعاش و لرزش عقربه کاهش یابد. این ویژگی در محیط‌های دارای لرزش، مانند اطراف کمپرسورها، مفید است.

• گیج فشار خشک: فاقد مایع پرکننده است و در شرایطی که لرزش شدید وجود ندارد، می‌تواند گزینه مناسبی باشد.

در زمان انتخاب مدل، باید محدوده فشار، واحد اندازه‌گیری، نوع اتصال و سازگاری با سیال به‌دقت بررسی شود.

اجزای گیج فشار گرین

ساختار گیج فشار بسته به نوع و مدل آن ممکن است متفاوت باشد؛ اما اغلب گیج‌های مکانیکی از اجزای اصلی زیر تشکیل شده‌اند:

1. صفحه مدرج: صفحه‌ای است که اعداد و واحدهای اندازه‌گیری روی آن درج شده‌اند و مقدار فشار از طریق موقعیت عقربه خوانده می‌شود.

2. عقربه نمایشگر: با حرکت مکانیزم داخلی، روی صفحه جابه‌جا شده و مقدار فشار را نشان می‌دهد.

3. لوله بوردون: یکی از اجزای اصلی در بسیاری از گیج‌های مکانیکی است. این لوله با افزایش فشار تغییر شکل جزئی می‌دهد و حرکت آن به عقربه منتقل می‌شود.

4. مکانیزم انتقال حرکت: مجموعه‌ای از قطعات مکانیکی مانند چرخ‌دنده‌ها و اهرم‌هاست که تغییر شکل لوله بوردون را به حرکت عقربه تبدیل می‌کند.

5. بدنه و قاب: از اجزای داخلی محافظت می‌کند و معمولاً از فلز یا مواد مقاوم ساخته می‌شود.

6. اتصال ورودی: بخشی است که گیج از طریق آن به خط لوله یا محل اندازه‌گیری متصل می‌شود. نوع و اندازه رزوه باید با محل نصب مطابقت داشته باشد.

7. شیشه محافظ: از صفحه مدرج و عقربه در برابر گردوغبار، رطوبت و ضربه‌های معمول محافظت می‌کند.

در برخی مدل‌ها، محفظه با مایع مخصوص پر می‌شود تا نوسان عقربه کاهش پیدا کند و خواندن فشار آسان‌تر شود.

نحوه عملکرد گیج فشار گرین

بسیاری از گیج‌های مکانیکی فشار از مکانیزم لوله بوردون برای اندازه‌گیری فشار استفاده می‌کنند. در این ساختار، سیال وارد لوله‌ای خمیده و انعطاف‌پذیر می‌شود. با افزایش فشار داخلی، لوله تمایل پیدا می‌کند که از حالت خمیده خارج شود و تغییر شکل جزئی داشته باشد.

این تغییر شکل از طریق یک مکانیزم مکانیکی به عقربه منتقل می‌شود. در نتیجه، عقربه روی صفحه مدرج حرکت می‌کند و مقدار فشار را نمایش می‌دهد. با کاهش فشار نیز لوله بوردون به وضعیت اولیه خود نزدیک می‌شود و عقربه به سمت مقدار پایین‌تر بازمی‌گردد.

برای مثال، در یک سیستم تبرید، با اتصال گیج مناسب به خط مکش می‌توان فشار سمت کم‌فشار را بررسی کرد. همچنین با استفاده از گیج متناسب با محدوده فشار بالا، امکان پایش فشار بخش پرفشار مدار وجود دارد. البته برای کار با مبردها باید از ابزار و اتصالاتی استفاده شود که برای نوع مبرد و فشار کاری سیستم تأیید شده باشند.

ویژگی‌ها، مزایا و معایب گیج فشار گرین

عملکرد و کیفیت یک گیج فشار به طراحی، متریال، دقت ساخت و شرایط استفاده بستگی دارد. هنگام ارزیابی گیج فشار گرین نیز باید مشخصات فنی همان مدل بررسی شود.

مزایای گیج فشار:

• نمایش مستقیم فشار و امکان بررسی سریع وضعیت سیستم

• عدم نیاز به منبع تغذیه در گیج‌های مکانیکی

• امکان استفاده در سیستم‌های برودتی و صنعتی متناسب با مشخصات مدل

• کمک به تشخیص افزایش یا کاهش غیرعادی فشار

• نصب نسبتاً ساده در صورت انتخاب اتصال مناسب

• امکان استفاده در سرویس و نگهداری دوره‌ای تجهیزات

محدودیت‌ها و معایب احتمالی:

• دقت اندازه‌گیری ممکن است تحت تأثیر ضربه، لرزش و فرسودگی قطعات داخلی کاهش پیدا کند.

• در فشارهای ضربانی، عقربه ممکن است نوسان زیادی داشته باشد.

• انتخاب محدوده نامناسب می‌تواند باعث کاهش خوانایی یا آسیب به گیج شود.

• گیج‌های مکانیکی معمولاً امکان ارسال سیگنال الکتریکی و ثبت دیجیتال اطلاعات را ندارند.

• تماس با سیال ناسازگار می‌تواند به قطعات داخلی و آب‌بندی آسیب برساند.

راهنمای انتخاب گیج فشار گرین

برای خرید گیج فشار گرین، تنها توجه به قیمت یا ظاهر محصول کافی نیست. انتخاب صحیح باید بر اساس شرایط واقعی سیستم انجام شود.

۱. محدوده اندازه‌گیری فشار: محدوده فشار گیج باید با فشار کاری سیستم تناسب داشته باشد. بهتر است فشار عادی سیستم در بخش مناسبی از مقیاس گیج قرار بگیرد تا هم خوانایی مناسب باشد و هم از وارد شدن فشار بیش از ظرفیت به ابزار جلوگیری شود.

۲. نوع سیال: در سیستم‌های تبرید، سازگاری گیج و اتصالات آن با نوع مبرد اهمیت دارد. همچنین در کاربردهای صنعتی باید مقاومت قطعات در برابر سیال مورد اندازه‌گیری بررسی شود.

۳. قطر صفحه: قطر صفحه باید به‌گونه‌ای باشد که اعداد از فاصله نصب به‌راحتی قابل مشاهده باشند. در فضاهای محدود ممکن است گیج کوچک‌تر مناسب باشد؛ اما در تابلوها و تجهیزات بزرگ، صفحه بزرگ‌تر خوانایی بیشتری فراهم می‌کند.

۴. دقت اندازه‌گیری: کلاس دقت گیج نشان می‌دهد مقدار نمایش داده‌شده تا چه اندازه به مقدار واقعی فشار نزدیک است. برای کاربردهای حساس، باید کلاس دقت مناسب انتخاب شود.

۵. نوع اتصال: اتصال گیج ممکن است از پشت یا زیر باشد و نوع رزوه آن نیز باید با محل نصب هماهنگ باشد. پیش از خرید، اندازه و استاندارد رزوه را بررسی کنید.

۶. خشک یا روغنی بودن: اگر گیج در محیطی با لرزش و ضربان فشار نصب می‌شود، مدل روغنی می‌تواند به کاهش نوسان عقربه کمک کند. در محیط‌های آرام، مدل خشک نیز ممکن است پاسخ‌گوی نیاز باشد.

۷. شرایط محیطی: دما، رطوبت، احتمال خوردگی و میزان ارتعاش محیط از عواملی هستند که در انتخاب بدنه و ساختار گیج تأثیر دارند.

روش‌های نصب و راه‌اندازی

نصب اصولی گیج فشار گرین برای دستیابی به اندازه‌گیری صحیح و جلوگیری از آسیب به تجهیز اهمیت زیادی دارد. برای نصب، مراحل زیر را در نظر بگیرید:

1. بررسی مشخصات گیج: پیش از نصب، محدوده فشار، نوع سیال مجاز، دمای کاری و مشخصات اتصال را بررسی کنید.

2. انتخاب محل مناسب: گیج را در محلی نصب کنید که صفحه آن به‌راحتی قابل مشاهده باشد و تا حد امکان در معرض ضربه و لرزش شدید قرار نگیرد.

3. آماده‌سازی اتصال: رزوه و محل اتصال باید تمیز و سالم باشند. در صورت نیاز از آب‌بند مناسب و سازگار با سیال استفاده کنید.

4. اتصال گیج: گیج را با ابزار مناسب و از قسمت اتصال محکم کنید. از وارد کردن نیروی اضافی به بدنه خودداری کنید.

5. راه‌اندازی تدریجی: پس از اطمینان از نصب صحیح، فشار را به‌آرامی وارد کنید و محل اتصال را از نظر نشتی بررسی کنید.

6. کنترل عملکرد: مقدار نمایش‌داده‌شده را با شرایط کاری سیستم مقایسه کنید و از حرکت طبیعی عقربه مطمئن شوید.

در سیستم‌های برودتی، نصب و سرویس باید توسط تکنسین آشنا با الزامات ایمنی مبرد و فشار انجام شود. پیش از باز کردن اتصال یا تعویض گیج نیز باید سیستم به روش ایمن از فشار خارج شود.

گارانتی و خدمات پس از فروش

هنگام خرید گیج فشار گرین، علاوه بر مشخصات فنی، شرایط گارانتی و خدمات پس از فروش را نیز بررسی کنید. مدت و شرایط ضمانت ممکن است بر اساس فروشنده، واردکننده یا سری محصول متفاوت باشد؛ بنابراین نمی‌توان بدون اطلاعات رسمی، مدت گارانتی مشخصی را برای تمام مدل‌ها اعلام کرد.

برای خرید مطمئن بهتر است محصول را از فروشنده معتبر تهیه کنید و درباره اصالت کالا، فاکتور خرید، شرایط تعویض و خدمات تعمیر یا کالیبراسیون سؤال کنید. همچنین بسته‌بندی، سلامت ظاهری، شفافیت صفحه و وضعیت اتصال گیج را هنگام تحویل بررسی کنید.

روش‌های عیب‌یابی، نگهداری و تعمیر

گیج فشار نیز مانند سایر تجهیزات اندازه‌گیری، در اثر استفاده طولانی‌مدت، ضربه، لرزش یا قرار گرفتن در شرایط نامناسب ممکن است دچار اختلال شود. برخی مشکلات رایج و روش بررسی آن‌ها عبارت‌اند از:

• ثابت ماندن عقربه: ممکن است مسیر ورود فشار مسدود شده باشد یا مکانیزم داخلی آسیب دیده باشد. ابتدا شرایط خط و اتصال بررسی شود.

• نوسان شدید عقربه: ضربان فشار، لرزش تجهیزات یا جریان ناپایدار می‌تواند علت این مشکل باشد. استفاده از ابزار مناسب برای کاهش ضربان یا تغییر محل نصب ممکن است کمک‌کننده باشد.

• عدم بازگشت عقربه به صفر: این وضعیت می‌تواند ناشی از فرسودگی، اضافه‌فشار یا آسیب مکانیکی باشد. در چنین شرایطی باید دقت گیج بررسی و در صورت نیاز تعویض یا کالیبره شود.

• نشتی از محل اتصال: رزوه، آب‌بندی یا اتصال ممکن است آسیب دیده باشد. سیستم باید به شکل ایمن از فشار خارج شود و سپس اتصال بررسی یا تعویض شود.

• بخارگرفتگی یا آسیب صفحه: نفوذ رطوبت یا آسیب به آب‌بندی می‌تواند خواندن مقدار فشار را دشوار کند. گیج باید توسط تعمیرکار بررسی شود.

نکات نگهداری:

• از وارد شدن ضربه به بدنه و صفحه گیج جلوگیری کنید.

• گیج را در محدوده فشار و دمای مجاز آن به کار ببرید.

• از نصب گیج در معرض لرزش شدید، در صورت نامناسب بودن طراحی آن، خودداری کنید.

• وضعیت عقربه و صفر بودن آن را به‌صورت دوره‌ای بررسی کنید.

• در کاربردهای حساس، کالیبراسیون را طبق برنامه نگهداری و الزامات فنی انجام دهید.

• در صورت مشاهده نشتی، شکستگی شیشه یا رفتار غیرعادی عقربه، استفاده از گیج را متوقف کنید.

تعمیر مکانیزم داخلی و کالیبراسیون باید توسط افراد متخصص انجام شود. در بسیاری از موارد، تعویض گیج معیوب از تعمیر آن مطمئن‌تر و اقتصادی‌تر است.

سوالات متداول

۱. گیج فشار گرین چه کاربردی دارد؟

این تجهیز برای اندازه‌گیری و نمایش فشار سیالات در سیستم‌های برودتی، تهویه مطبوع و برخی کاربردهای صنعتی استفاده می‌شود.

۲. تفاوت گیج فشار خشک و روغنی چیست؟

گیج خشک فاقد مایع پرکننده در محفظه است؛ اما گیج روغنی با مایع مخصوص پر می‌شود تا لرزش عقربه کاهش یابد و خواندن فشار در محیط‌های دارای ارتعاش آسان‌تر شود.

۳. چگونه محدوده مناسب گیج فشار گرین را انتخاب کنیم؟

باید فشار کاری سیستم، فشارهای احتمالی لحظه‌ای، محدوده اندازه‌گیری و دقت موردنیاز را در نظر بگیرید. محدوده گیج نباید کمتر از فشار قابل انتظار سیستم باشد.

۴. آیا می‌توان از یک گیج برای اندازه‌گیری فشار بالا و پایین سیستم تبرید استفاده کرد؟

خیر، هر بخش از مدار به گیجی با محدوده اندازه‌گیری مناسب نیاز دارد. استفاده از گیج نامتناسب با فشار سیستم می‌تواند باعث خطای خواندن یا آسیب به ابزار شود.

۵. علت نوسان عقربه گیج فشار چیست؟

ضربان فشار، لرزش کمپرسور، جریان ناپایدار سیال یا وجود مشکل در مکانیزم داخلی می‌تواند باعث نوسان عقربه شود.

۶. هر چند وقت یک‌بار باید گیج فشار کالیبره شود؟

فاصله زمانی کالیبراسیون به حساسیت کاربرد، شرایط کاری، میزان استفاده و الزامات مجموعه بستگی دارد. برای کاربردهای حساس باید برنامه کالیبراسیون دوره‌ای در نظر گرفته شود.

۷. هنگام خرید گیج فشار گرین به چه نکاتی توجه کنیم؟

محدوده فشار، کلاس دقت، قطر صفحه، نوع اتصال، سازگاری با سیال، شرایط محیطی و اعتبار فروشنده از مهم‌ترین عوامل انتخاب هستند.
