محصولات شیر دستی کستل
| تصویر | مدل | کد سازنده | کشور سازنده | برند | نوع اتصال | سایز | قیمت (تومان) | استعلام |
|---|---|---|---|---|---|---|---|---|
| شیر دستی 1/2 جوشی کستل کد 6220/4 | 6220/4 | ایتالیا | کستل | جوشی | 1/2 اینچ | ۰ تومان | ||
| شیر دستی 1/2 مهره ای کستل کد 6210/4 | 6210/4 | ایتالیا | کستل | مهره ایی | 1/2 اینچ | ۰ تومان | ||
| شیر دستی 1/4 جوشی کستل کد 6220/2 | 6220/2 | ایتالیا | کستل | جوشی | 1/4 اینچ | ۰ تومان | ||
| شیر دستی 1/4 مهره ای کستل کد 6210/2 | 6210/2 | ایتالیا | کستل | مهره ایی | 1/4 اینچ | ۰ تومان | ||
| شیر دستی 3/4 جوشی کستل کد 6220/6 | — | — | — | — | — | ۰ تومان | ||
| شیر دستی 3/8 جوشی کستل کد 6220/3 | 6220/3 | ایتالیا | کستل | جوشی | 3/8 اینچ | ۰ تومان | ||
| شیر دستی 3/8 مهره ای کستل کد 6210/3 | 6210/3 | ایتالیا | کستل | مهره ایی | 3/8 اینچ | ۰ تومان | ||
| شیر دستی 5/8 جوشی کستل کد 6220/5 | 6220/5 | ایتالیا | کستل | جوشی | 5/8 اینچ | ۰ تومان | ||
| شیر دستی 5/8 مهره ای کستل کد 6210/5 | 6210/5 | ایتالیا | کستل | مهره ایی | 5/8 اینچ | ۰ تومان | ||
| شیر دستی 7/8 جوشی کستل کد 6220/7 | 6220/7 | ایتالیا | کستل | جوشی | 7/8 اینچ | ۰ تومان |
راهنمای خرید و معرفی شیر دستی کستل
راهنمای خرید شیر دستی کستل

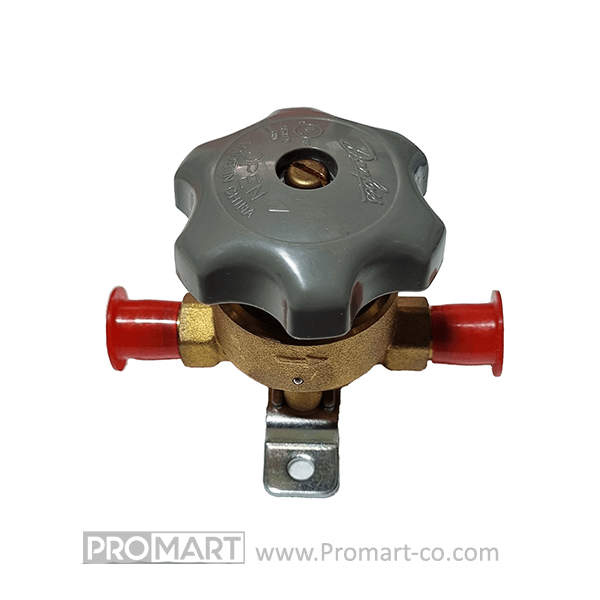

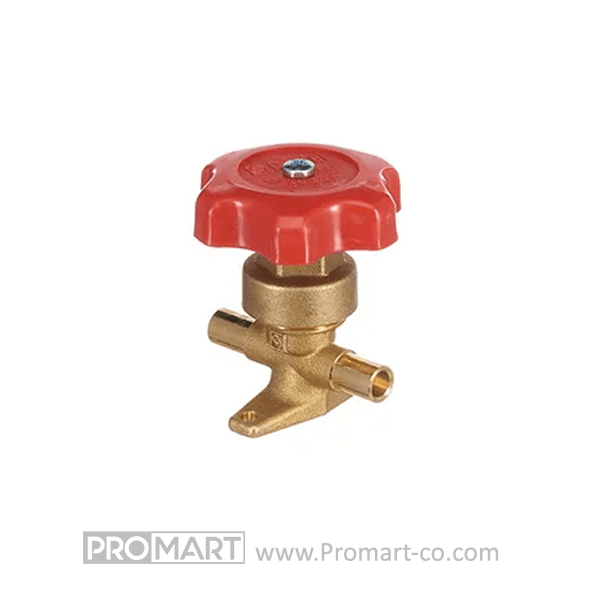

1. شیر دستی کستل (Castel Hand Valve) چیست؟
شیر دستی کستل، که به عنوان شیر دیافراگمی نیز شناخته می‌شود، برای قطع و وصل جریان مبرد در سیستم‌های برودتی استفاده می‌شود. این شیرها با بدنه‌ای از جنس برنج و اتصالات مسی تولید می‌شوند و در برابر فشار و دمای بالا مقاوم هستند.
2. کاربردهای شیر دستی کستل
- کنترل جریان مبرد: تنظیم دقیق میزان مبرد عبوری در سیستم‌های سردخانه و چیلر.
- قطع و وصل دستی: امکان قطع جریان در مواقع تعمیر یا نگهداری سیستم.
- استفاده در خطوط مختلف: قابل نصب در خطوط مایع، مکش و دیس‌شارژ سیستم‌های تبرید.

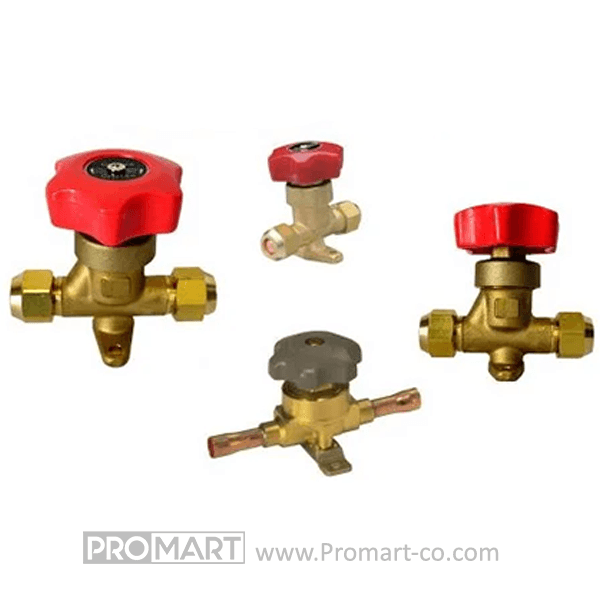

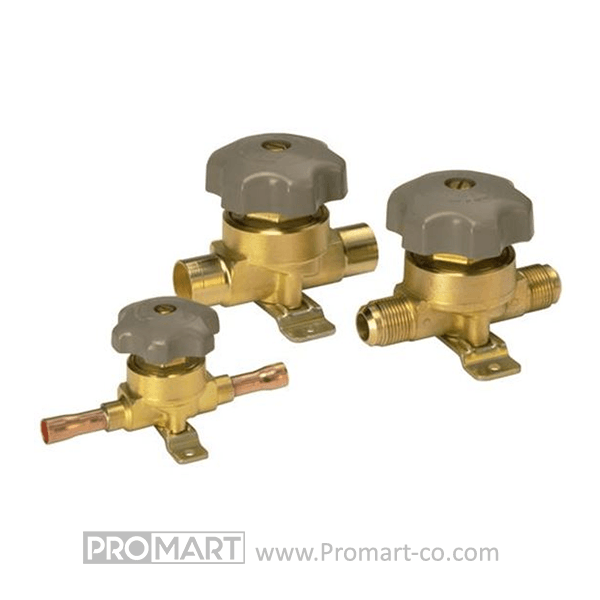

3. انواع شیر دستی کستل
شیرهای دستی کستل در دو نوع اتصال عرضه می‌شوند:
- مهره‌ای (Threaded): برای اتصال آسان و قابل باز و بسته شدن.
- جوشی (Welded): برای اتصال دائمی و مقاوم در برابر نشتی.
4. جدول مدل‌های مختلف شیر دستی کستل
| نوع اتصال | سایز (اینچ) | کد قطعه |
|---|---|---|
| مهره‌ای | 1/4 | 6210/2 |
| جوشی | 1/4 | 6220/2 |
| مهره‌ای | 3/8 | 6210/3 |
| جوشی | 3/8 | 6220/3 |
| مهره‌ای | 1/2 | 6210/4 |
| جوشی | 1/2 | 6220/4 |
| مهره‌ای | 5/8 | 6210/5 |
| جوشی | 5/8 | 6220/5 |
| جوشی | 3/4 | 6220/6 |
| جوشی | 7/8 | 6220/7 |
5. معرفی برندهای تولیدکننده شیر دستی
- Castel (ایتالیا): برند معتبر با کیفیت ساخت بالا و تنوع مدل‌ها.
- Danfoss (دانمارک): معروف به محصولات با دوام و فناوری پیشرفته.
- Alco (آمریکا): تولیدکننده شیرهای با کارایی بالا در صنایع مختلف.
6.اجزاء شیر دستی کستل
- بدنه: ساخته شده از برنج گرم برای مقاومت در برابر خوردگی و فشار.
- فنر: از جنس فولاد هارمونیک با انعطاف‌پذیری بالا.
- سیت: از نایلون مقاوم برای آب‌بندی مؤثر.
- دیسک یا سوزن: برای کنترل دقیق جریان مبرد.
7. نحوه عملکرد شیر دستی کستل
با چرخاندن دسته شیر، دیسک یا سوزن داخل شیر حرکت کرده و مسیر جریان مبرد را باز یا بسته می‌کند. این مکانیزم ساده امکان کنترل دقیق جریان را فراهم می‌سازد.
8. ویژگی‌ها، مزایا و معایب شیر دستی کستل
ویژگی‌ها و مزایا:
- مقاومت بالا در برابر فشار و دما.
- قابلیت نصب در موقعیت‌های مختلف سیستم تبرید.
- تنوع در مدل‌ها و سایزها برای تطابق با نیازهای مختلف.
معایب:
- نیاز به کنترل و نگهداری منظم برای عملکرد بهینه.
9. روش پلاک‌خوانی / نام‌گذاری شیر دستی کستل
| کد شیر | نوع اتصال | سایز اسمی (اینچ) | کاربرد متداول | سری ساخت | توضیحات تکمیلی |
|---|---|---|---|---|---|
| 6210/2 | مهره‌ای | 1/4 | لوله‌کشی سیستم‌های کوچک تبرید | 6210 | قابل باز و بسته کردن برای تعمیرات دوره‌ای |
| 6220/2 | جوشی | 1/4 | سیستم‌های دائمی و صنعتی کوچک | 6220 | اتصال دائم و مقاوم در برابر نشتی |
| 6210/3 | مهره‌ای | 3/8 | چیلرهای کوچک، یخچال‌های صنعتی | 6210 | مناسب خطوط مایع و مکش |
| 6220/3 | جوشی | 3/8 | سردخانه‌های فریونی با بار متوسط | 6220 | اتصال جوشی برای کاهش افت فشار |
| 6210/4 | مهره‌ای | 1/2 | خطوط سرویس سردخانه‌ها | 6210 | قابلیت باز و بسته شدن آسان |
| 6220/4 | جوشی | 1/2 | چیلرها و یونیت‌های صنعتی | 6220 | کیفیت جوش بالا، مناسب مبردهای مختلف |
| 6210/5 | مهره‌ای | 5/8 | سیستم‌های تبرید فروشگاهی | 6210 | نصب آسان با آچار تخت |
| 6220/5 | جوشی | 5/8 | سردخانه‌های صنعتی بزرگ‌تر | 6220 | تحمل دمای بالا، مناسب خطوط دیس‌شارژ |
| 6220/6 | جوشی | 3/4 | خطوط فشار بالا و دیس‌شارژ کمپرسور | 6220 | تنها به صورت جوشی موجود، دارای آب‌بندی دقیق |
| 6220/7 | جوشی | 7/8 | سیستم‌های تهویه مرکزی و VRF | 6220 | تحمل فشار بالا و مناسب نصب دائم |
نکات تکمیلی:
- عدد سری (6210 / 6220):
- 6210: نوع مهره‌ای (Threaded)
- 6220: نوع جوشی (Welded)
- عدد بعد از اسلش (/2, /3, …):
نشان‌دهنده سایز ورودی و خروجی شیر به اینچ است. - نحوه تشخیص شیر:
اگر روی پلاک شیر کد “6220/4” درج شده باشد، به معنی شیر دستی جوشی با سایز 1/2 اینچ است.
10. راهنمای انتخاب شیر دستی کستل
- نوع اتصال: بر اساس نیاز به اتصال موقت (مهره‌ای) یا دائمی (جوشی).
- سایز: مطابق با قطر لوله‌های سیستم تبرید.
- فشار و دمای کاری: بررسی مشخصات فنی برای تطابق با شرایط سیستم.
11. روش‌های نصب و راه‌اندازی شیر دستی کستل
- موقعیت نصب: معمولاً در خط مایع، بین رسیور و مایع‌شکن.
- نکات نصب:
- اطمینان از تمیزی لوله‌ها قبل از نصب.
- استفاده از ابزار مناسب برای جلوگیری از آسیب به شیر.
- بررسی نشتی پس از نصب.
12. گارانتی و خدمات پس از فروش
محصولات کستل دارای گارانتی معتبر هستند. برای اطلاعات بیشتر درباره شرایط گارانتی و خدمات پس از فروش، با نمایندگی‌های رسمی تماس حاصل فرمایید.
13. نمایندگی شیر دستی کستل در ایران
در ایران، شرکت پرومارت به عنوان توزیع‌کننده رسمی محصولات کستل فعالیت می‌کند و انواع تجهیزات برودتی این برند را عرضه می‌نماید.
14. قیمت شیر دستی کستل
قیمت شیرهای دستی کستل بسته به مدل و سایز متفاوت است و ممکن است با نوسانات بازار تغییر کند. برای اطلاع از قیمت‌های به‌روز و خرید آنلاین، می‌توانید به فروشگاه‌های معتبر مانند پرومارت مراجعه کنید.
15. کاتالوگ شیر دستی کستل
16. روش‌های عیب‌یابی، نگهداری و تعمیر شیر دستی کستل
- عیب‌یابی: بررسی نشتی، عملکرد نامناسب یا سختی در چرخش دسته.
- نگهداری:
- بازدید منظم و روغن‌کاری قطعات متحرک.
- تمیز نگه‌داشتن شیر و اطراف آن.
- تعمیر: در صورت خرابی، تعویض قطعات معیوب یا کل شیر با مدل مشابه.
17. مواد مصرفی / محصولات سازگار با شیر دستی کستل
شیرهای دستی کستل با مبردهای مختلفی مانند R134a، R404A، R407C، R410A، R507 و R22 سازگار هستند. همچنین، استفاده از لوله‌ها و اتصالات مسی با کیفیت برای عملکرد بهتر توصیه می‌شود.
18. سوالات متداول شیر دستی کستل
سوال: آیا می‌توان شیر دستی کستل را در خطوط مکش استفاده کرد؟
پاسخ: بله، این شیرها قابلیت نصب در خطوط مکش را دارند، اما باید به فشار و دمای کاری توجه شود.
سوال: چگونه می‌توان از نشتی شیر جلوگیری کرد؟
پاسخ: با نصب صحیح، استفاده از ابزار مناسب و نگهداری منظم می‌توان از نشتی جلوگیری کرد.
سوال: آیا شیرهای دستی کستل دارای گارانتی هستند؟
پاسخ: بله، این محصولات دارای گارانتی معتبر از سوی نمایندگی‌های رسمی هستند.
